Маршрутизатор. Как правило, в средней по размерам сети используют один или два маршрутизатора. Если сеть насчитывает всего несколько компьютеров, то использовать маршрутизатор необязательно. Если планируется создавать "домашнюю" сеть, состоящую как минимум из 20–30 компьютеров и территориально разбросанную по разным домам, то маршрутизатор будет крайне нелишним и даже необходимым.
Мост. Наличие моста определяется присутствием разнородных сегментов сети или требованием увеличить длину сети. Если таковых нет, то использовать мост бессмысленно.
Модем. Количество модемов может быть разное, в зависимости от потребностей сети. В сети могут использоваться и локальные, и выделенные модемы. Тем не менее следует стараться ограничить их количество, увеличив, соответственно, защищенность сети от атак извне.
Сервер. Количество серверов зависит от потребностей сети. Если используют сеть на основе выделенного сервера, то должен присутствовать хотя бы один сервер, содержащий учетные записи пользователей. Кроме того, отдельно могут использоваться и другие серверы, например сервер баз данных или файловый сервер. Если будет использоваться одноранговая сеть, то роль серверов будут выполнять клиентские компьютеры, что, в свою очередь, накладывает дополнительные требования к их мощности.
Расходные материалы. Количество расходных материалов зависит от количества используемых компьютеров, топологии и класса сети, количества подключенных активных устройств и т. д. При использовании топологии "общая шина" для подключения одного компьютера требуется два коннектора, один Т-коннектор и соответствующее количество кабеля. При использовании топологии "звезда" потребуется лишь два коннектора (плюс два защитных колпачка) и количество кабеля, необходимое для соединения компьютера с коммутатором или другим компьютером (при соединении только двух компьютеров). Сюда же необходимо (или желательно) добавить короба, скобы, дюбеля и т. д.
Даже если вы не обнаружили в этом списке нужного устройства, то смело добавляйте его туда: в любом случае данный список предварителен и требует более детального анализа с использованием нарисованного проекта сети. В противном случае можно очень легко просчитаться и приобрести лишнее оборудование.
Требования к конфигурации компьютеров
Компьютеры – главная составляющая часть сети, то есть ее костяк. Их количество и тем более конфигурация могут быть разными. Тем не менее именно конфигурация компьютеров играет достаточно важную роль в том, как пользователь этого компьютера будет ощущать себя в сети.
Как вы уже знаете, сеть бывает одноранговая и с выделенным сервером. Рассматривая одноранговую сеть, стоит помнить главный ее факт: в такой сети роль серверов играют клиентские компьютеры, соответственно, эффективная скорость получения данных из сети напрямую зависит от мощности клиентских компьютеров, по крайней мере тех, которые раздают общий доступ к ресурсам.
Что касается сети с выделенным сервером, главная нагрузка ложится на серверы сети, именно поэтому требования к мощности серверов очень высоки. Клиентские компьютеры в зависимости от выполняемых ими задач могут иметь разную мощность, тем не менее каких-то особых требований к ним не предъявляется.
Таким образом, исходя из вышеизложенного и проанализировав составленный пользователем проект будущей сети, можно предложить приблизительные конфигурации компьютеров для разных случаев и вариантов сети. Познакомиться с ними можно в табл. 7.6–7.11, приведенных ниже.

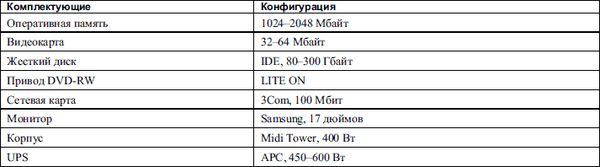

Таблица 7.6. Пример конфигурации принт-сервера

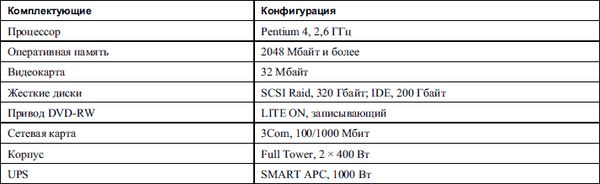

Таблица 7.7. Пример конфигурации сервера базы данных

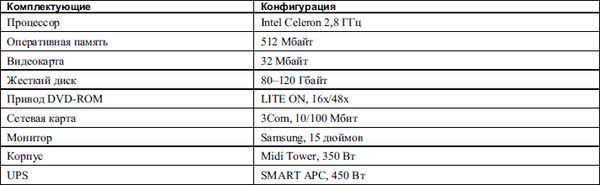

Таблица 7.8. Пример конфигурации сервера приложений
Таблица 7.9. Пример конфигурации файл-сервера
Таблица 7.10. Пример конфигурации почтового сервера, интернет-шлюза

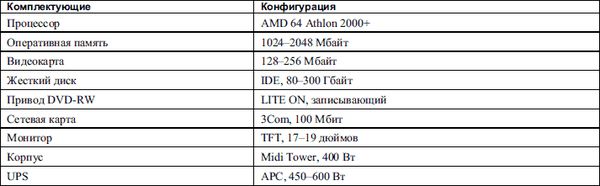

Таблица 7.11. Пример конфигурации клиентского компьютера
Конечно, вполне можно отступать от приведенных в таблицах конфигураций. Прежде всего, естественно, следует ориентироваться на денежные затраты, однако не забывать и о сети, ведь в ней предстоит провести не одну сотню часов за работой или развлечениями.
Глава 8
Сеть на основе коаксиального кабеля
Сеть, построенная с применением коаксиального кабеля, является одним из самых первых типов сети. Для ее построения используют специальный коаксиальный кабель, имеющий волновое сопротивление 50 Ом.
Как вы уже знаете, коаксиальный кабель бывает разный, хотя и используется для одной цели. Главное отличие между ними – диаметр. Чем тоньше кабель, тем легче его проводить, однако и максимальная длина сегмента меньше. У толстого кабеля все наоборот: прокладывать тяжелее, однако можно добиться максимально возможной длины сегмента.
Коаксиальный кабель подразумевает использование топологии "общая шина", что, в свою очередь, определяет правила подключения компьютеров: каждый компьютер подключается с помощью Т-коннектора, и крайние концы кабеля глушатся терминаторами.
"Свежие" сети на основе коаксиального кабеля встречаются с каждым днем все реже. Основные причины: устаревшая технология, низкая скорость сети и малое количество сетевых адаптеров с соответствующим коннектором. Тем не менее, если в наличии есть парочка таких адаптеров и нужно создать сеть, сеть на основе коаксиального кабеля подойдет в самый раз.
Как всегда, прежде всего необходимо познакомиться с теорией этого вопроса.
Правила прокладки кабеля
Вспомним основные ограничения сети, построенной с применением коаксиального кабеля (стандарт Ethernet 10Base-2):
• длина сегмента не должна превышать 185 м;
• не более пяти сегментов;
• не более четырех репитеров между любыми двумя точками;
• не более трех используемых сегментов;
• не более 30 подключений на сегменте без репитера;
• не менее 50 см между двумя подключениями.
Кроме того, при прокладке кабеля также необходимо придерживаться следующих правил, ведь именно кабель является главной составной частью сети.
• Обдуманно выбирайте место прокладки кабеля. Не забывайте, что при обрыве центрального кабеля вся сеть перестанет функционировать. Поэтому кабель должен быть проложен в месте, гарантирующем его максимальную защиту от действий пользователя и стихии.
• Не допускайте натяжения кабеля. Сеть не является цельной структурой, а представляет собой цепь соединенных кабельных отрезков, поэтому любое натяжение может негативно сказаться на одном из соединений. Наиболее критичные участки – места соединения кабеля с коннекторами.
Внимание!
Нарушение целостности контактов или обрыв кабеля приводит к нестабильной работе П2 сети или ее полному выходу из строя. В этом случае придется заменить оборванный ~Т сегмент, временно установив терминатор на компьютер, предшествующий разрыву, таким образом, чтобы другой терминатор оказался на конце рабочего сегмента.
• Не допускайте образования петель кабеля. Каждая лишняя петля не только уменьшает полезную длину сегмента, но и создает электромагнитные наводки, особенно если лишний кабель хаотично организован или сложен петлями. Если экранированному кабелю проще "пережить" такую ситуацию, то кабель без экрана сразу отреагирует на такую ситуацию и создаст лишние коллизии в сети.
Чтобы избавиться от образовавшихся петель, следует обрезать кабель и соединить его с помощью I-коннектора (барел-коннектора) или Т-коннектора. Однако не стоит слишком увлекаться таким методом – чем реже встречаются места соединения, тем меньше потеря сигнала на всем сегменте сети, надежней работа всей сети и крепче вся магистраль.
• Следите за изгибами кабеля. Если нужно придать изгиб, например необходимо обогнуть стену и прибить кабель с помощью скобок к плинтусу, то следует стараться делать изгиб не менее 50 мм. Если не придерживаться этого правила, то в процессе создания изгиба может лопнуть внешняя оболочка кабеля и повредиться медная изоляция (экран). Казалось бы, это не критично, однако со временем агрессивная внешняя среда сделает свое черное дело: экран потемнеет, начнет окисляться и портить внутреннюю защитную оболочку, а там уже недалеко и до самого сердечника.
