Предположим, в сети установлен сервер базы данных, в которой хранят результаты деятельности крупного предприятия за несколько лет работы. Большое количество экономистов, бухгалтеров, менеджеров и разного рода специалистов целый день работают с сервером, на котором находится эта база. Сервер, как ему и положено, добросовестно трудится, пересылая нужную информацию пользователям. Теперь представьте, что к этим работникам присоединились еще пять, которые осваивают известную "рабочую" программу – игру Quake. В результате количество сетевых запросов настолько возрастает, что сеть не успевает обслуживать их все вместе, и начинают возникать разного рода задержки. Вот здесь и встает вопрос о пропускной способности: 10, 100 Мбит/с или более. Чем больше число, тем больше пропускная способность сети. Соответственно от этого показателя, то есть требований пользователей сети, зависит выбор ее класса.
Финансовые затраты. В зависимости от объема денежной наличности планируется и выбирается класс сети. Если ограничения в капиталовложениях нет, то стоит серьезно подумать об использовании стандарта lOOOBase, обеспечивающего максимальную сегодня производительность и отличную расширяемость, чего с лихвой хватит на десяток лет.
Выбор конфигурации сети
Предугадать, какого плана и масштаба сеть вы задумали, невозможно. Тем не менее рассмотрим реальные примеры сетей и выбор соответствующего класса для их построения (табл. 7.1–7.5).
Таблица 7.1. Пример выбора класса сети
Как видно из данных табл. 7.1, сеть совсем небольшая, компьютеры расположены в одном помещении.
Если используются старые компьютеры с комбинированными сетевыми картами, то можно рекомендовать топологию "общая шина" и стандарт 10Base-2 или 10Base-T. При этом вы не только сэкономите деньги, но и обеспечите достаточно приемлемую скорость передачи данных в 10 Мбит/с.
Если используются современные компьютеры и не хочется портить внешний вид комнаты, то можно рекомендовать функционирование беспроводной сети в инфраструктурном режиме. При этом точку доступа можно установить на подоконник и даже прикрыть ее каким-либо предметом, например вазоном.
Таблица 7.2. Пример выбора класса сети
В табл. 7.2 приведен пример небольшой офисной сети, характерной для большинства малых и средних частных предприятий, занимающихся неопределенного рода бизнесом: от продажи книг до реализации продуктов питания. Судя по количеству оборудования, офис состоит из 2–4 комнат.
В этом случае рекомендуется использовать топологию "звезда", что позволит обмениваться данными на скорости до 100 Мбит/с. При этом, если планируется разрастание парка компьютерной техники, то лучше сразу же запланировать использование компьютерной стойки или монтажного шкафа для размещения активного сетевого оборудования.
Таблица 7.3. Пример выбора класса сети
Данные табл. 7.3 – яркий пример малой домашней сети, имеющей все шансы на дальнейшее развитие. В этом случае можно использовать любую топологию, однако предпочтение стоит отдать топологии "звезда". Если нужно организовать связь между отдельно стоящими зданиями, то можно использовать беспроводное оборудование или проложить оптоволокно, так как оно более защищенное и устойчивое к воздействию атмосферных явлений.

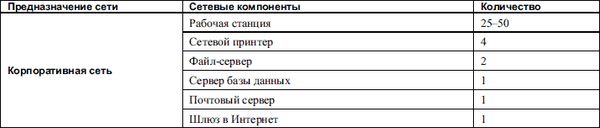

Таблица 7.4. Пример выбора класса сети
В табл. 7.4 описан начинающий представитель корпоративной сети со всеми вытекающими особенностями. Данный тип характеризуется постоянным развитием, что предъявляет свои требования к классу сети.
В этом случае рекомендуется использовать топологию "звезда" в паре со стандартом 100Base-TX. Хороший запас как по скорости, так и по расширяемости сети обеспечивает ее спокойное существование на протяжении нескольких лет. В случае, если каким-то из кабинетов необходимо оставить их первозданный вид, можно использовать беспроводную точку и беспроводные адаптеры одного из последних беспроводных стандартов, к примеру IEEE 802.11n. При этом точка доступа имеет разъем RJ-45, который используется для подключения ее к существующему проводному сегменту.

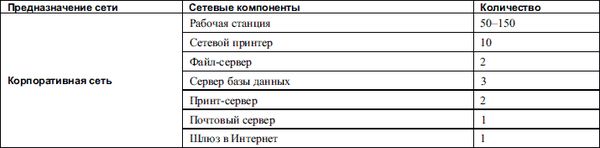

Таблица 7.5. Пример выбора класса сети
В табл. 7.5 представлена большая развитая сеть с множеством сетевых устройств. Большое количество компьютерной техники и серверов приводит к большому сетевому трафику, поэтому обязательно требуется запас по скорости. В этом случае в качестве стартовой площадки может служить топология "звезда" со стандартом 100Base-TX (обязательно использование кабеля не ниже пятой категории, что обеспечит безболезненный переход к более производительному стандарту), однако стоит задуматься о скором переходе на lOOOBase.
Если компания создается "с нуля", то стоит также задуматься об использовании оптоволокна, особенно если организация имеет удаленные филиалы, между которыми должна быть установлена постоянная связь.
Определившись с будущим масштабом сети и выбрав подходящую ее конфигурацию (топологию и сетевой стандарт), можно смело переходить к проектированию сети.
Проектирование сети
Проектирование сети – важнейший этап в ее создании, который ни в коем случае нельзя пропускать, иначе можно ошибиться в расчетах, что повлечет лишние денежные затраты. Если на фоне крупного предприятия это не так критично (лишние запчасти никогда лишними не бывают), то для небольшой офисной или домашней сети это достаточно сильно ощутимо.
Что представляет собой проект сети? Это не что иное, как чертеж на листе бумаги подходящего формата. Создавая такой чертеж, обязательно следует указать на нем все компьютеры и устройства, которые будут подключены к сети. При этом нужно стараться разместить их так, как они располагаются в "жизни".
Подобрав подходящую конфигурацию сети, необходимо добавить в проект данные о прокладке кабеля. При этом нельзя забывать, что кабель должен быть защищен от случайного обрыва, то есть прокладывать его нужно подальше от рук и ног пользователей. Сделав это, вы тем самым получите приблизительную длину всех кабельных сегментов.
В проекте также следует определиться, где можно или нужно устанавливать активное сетевое оборудование, такое как коммутаторы, маршрутизаторы и т. д. Сделать это необходимо независимо от того, будет создаваться одноранговая сеть или сеть с выделенным сервером. Во втором случае, если планируется подключить более 30 компьютеров, наиболее оптимальным будет использовать монтажный шкаф, в котором можно будет установить не только необходимое сетевое оборудование, но и блоки бесперебойного питания.
Также в проекте, насколько это возможно, стоит предусмотреть дополнительные рабочие места, тем самым обеспечив безболезненную расширяемость сети.
Создав проект, нужно сделать несколько его копий и поделиться ими с кем-то из своих "соображающих" друзей: возможно, они подскажут способы минимизации расходов на сеть или повышения ее производительности путем обхода узких мест.
Как бы там ни было, после создания и анализа проекта можно приступать к определению необходимого сетевого оборудования: сколько и чего нужно, чтобы создать сеть и подключить к ней все устройства.
Необходимое сетевое оборудование
Имея на руках проект будущей сети, следует приступать к составлению списка оборудования, необходимого для создания сети. Ниже приведены позиции, которые, скорее всего, понадобятся.
Сетевая плата. Количество сетевых плат зависит от количества компьютеров, подключенных к сети (следует учитывать и клиентские компьютеры, и серверы). Если к сети подключены сетевые принтеры без сетевых плат, то это также стоит учесть. Кроме того, в компьютер могут устанавливаться и дополнительные сетевые платы, что зависит от того, чем этот компьютер занимается в сети (например, выполняет роль интернет-шлюза). Обязательно необходимо учесть, что современные компьютеры уже имеют интегрированный сетевой контроллер, поэтому итоговое количество таковых необходимо скорректировать.
• Концентратор (точка доступа), коммутатор. Количество концентраторов зависит от топологии сети. Если используют сеть с топологией "общая шина" или "кольцо", то концентратор может служить только в качестве связующего звена между подсетями. Если сеть состоит всего из одного сегмента, то концентратор не нужен вообще. Если используют топологию "звезда", то все зависит от количества подключаемых сетевых устройств и количества портов на концентраторе. Что касается использования коммутатора, то в последнее время он полностью вытеснил концентраторы, так как выполняет гораздо больше функций и делает это более качественно за те же деньги. Особенно критичен этот факт при создании "домашней" сети, поскольку она и так далека от совершенства. В этом случае обязательно следует использовать коммутаторы вместо концентраторов, иначе есть риск понизить эффективную пропускную способность сети.
