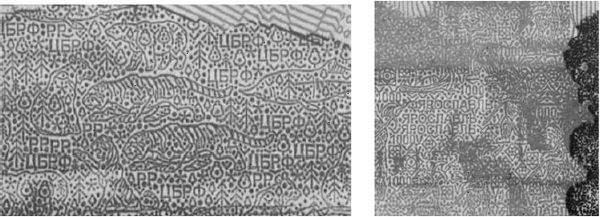

Рис. 1.2.51. Специальные растры на банкнотах Банка России
Изображение дальнего берега р. Амур в центре лицевой стороны банкноты сформировано из мелких графических элементов: аббревиатур "ЦБРФ" и "РР", а также силуэтов тигров, медведей, рыб, деревьев. Подобный элемент применен на банкноте 1000 руб. модификации 2010 г. Фоновое изображение здания, расположенное справа от часовни, состоит из отдельных мелких графических элементов, повторяющегося числа 1000 и текста "ЯРОСЛАВЛЬ" (рис. 1.2.51, справа).
Уже перечисленные нами средства полиграфической защиты дополняются совмещающимися изображениями (рисунки лицевой и оборотной стороны банкноты должны точно совпадать на просвет или дополнять друг друга) и кипп-эффект.
На российских рублях до их модификации в 2004 г. неокрашенные элементы вертикально расположенного многоцветного орнамента на просвет заполняются цветом фрагментов противоположной стороны (рис. 1.2.52, а).

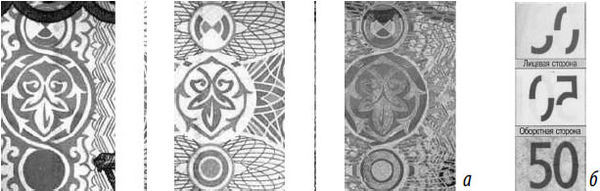

Рис. 1.2.52. Совмещающиеся изображения на банкноте 500 руб. и 50 евро
Гораздо более понятный вариант совмещающихся изображений применен на евробанкнотах. Фрагменты цифр номинала, напечатанные в левом верхнем углу банкноты (рис. 1.2.52, б, вверху), дополняются фрагментами с оборотной стороны (рис. 1.2.52, б, ниже). Таким образом, на просвет получаем цельное изображение цифр (рис. 1.2.52, б, внизу) – без разрывов и смещений (что часто присутствует на подделках).
При рассмотрении в косопадающем свете под острым углом фрагмента орнаментальной ленты, расположенной в нижней части лицевой стороны, проявляется скрытое изображение (кипп-эффект): видны буквы РР, которые в зависимости от ориентации банкноты становятся то темными, то светлыми (рис. 1.2.53).

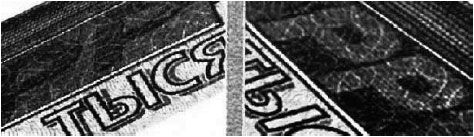

Рис. 1.2.53. Кипп-эффект на банкноте 1000 руб.
Следует отметить, что увидеть данный эффект достаточно непросто. При этом иногда встречаются подделки, на которых вышеупомянутые буквы видны хорошо, причем под любым углом. В связи с этим представляется интересным защитный элемент MVC (Moire Variable Colour), дословно – муаровый изменяющийся цвет (еще его называют скрытым муаровым узором или скрытыми радужными полосами). Он разработан ФГУП "Гознак" и успешно применяется для защиты всех номиналов рублей Банка России модификации 2004 г. (рис. 1.2.54, а) банкноте номиналом 5000 руб.

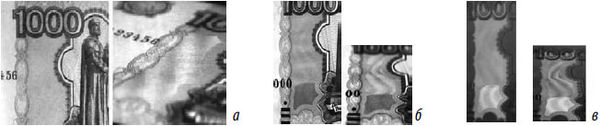

Рис. 1.2.54. Проявление муарового эффекта на рублях Банка России
При рассматривании банкноты перпендикулярно направлению взгляда поле MVC выглядит однотонным, тогда как при рассматривании под острым углом на нем возникают многоцветные радужные полосы. При необходимости на этом поле могут быть сформированы и символы или буквы. В 1000-рублевой банкноте модификации 2010 г. применен усовершенствованный защитный признак – MVC+ (рис. 1.2.54, б и в).
Он отличается тем, что в нижней части поля MVC + присутствует "ярлычок" с цветными полосами, видимыми постоянно. При рассматривании банкноты под прямым углом верхняя часть поля MVC+ выглядит однотонной, как ранее. А при наклоне банкноты в верхней части поля появляются волнообразные муаровые полосы желтого и голубого цветов, которые выглядят продолжением полос на "ярлычке" в нижней части поля (рис. 1.2.54, б). В УФ-лучах при рассматривании банкноты под прямым углом зрения верхняя часть поля MVC+ выглядит однотонной желтой, а "ярлычок" обладает люминесценцией зеленого цвета. При наклоне банкноты в верхней части поля MVC+ появляются люминесцирующие волнообразные полосы зеленого и красного цветов (рис. 1.2.54, в).
Достоинством любого скрытого изображения является то, что при обычном рассмотрении оно незаметно, и лишь при определенных условиях скрытая информация становится видимой – в этом-то и заключается их особая привлекательность для дизайнера и заказчика.
Другие способы полиграфической защиты мы представим несколько позже, а пока перейдем к рассмотрению основных способов физико-химической защиты банкнот.
Физико-химическая защита
Этот вид защиты печатной продукции является одним из основных способов борьбы с фальшивомонетничеством. Физико-химическая защита банкнот основывается на использовании в составах материалов различных добавок. При изготовлении банкнот применяются особо стойкие печатные краски, для каждого вида печати свои (для высокой печати, офсетные, для глубокой печати, для трафаретной печати и др.).
Для физико-химической защиты банкнот обычно применяются специальные краски, обеспечивающие создание как открытых (оптически-переменные краски – OVI, иридисцентные и металлизированные краски), так и скрытых защитных признаков (ферромагнитные, флуоресцентные, фосфоресцентные, краски, поглощающие или отражающие инфракрасное излучение).
Ультрафиолетовая защита обеспечивается введением в состав красок веществ, обладающих свойствами люминесценции. Так, при рассмотрении российских рублей в УФ-лучах в нижней части купонного поля на лицевой стороне банкнот всех номиналов наблюдается слабовыраженное свечение боковых фрагментов розетки серого цвета, на которых выполнено цифровое обозначение номинала, на оборотной стороне банкнот хорошо видны фрагменты вертикального орнамента и некоторые детали в зависимости от достоинства.
УФ-образ банкноты номиналом 5000 руб. отличается тем, что узор на обороте банкноты светится двумя цветами – красным и зеленым (рис. 1.2.55, справа).

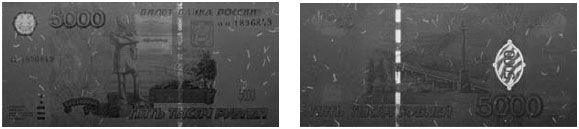

Рис. 1.2.55. УФ-люминесценция на банкноте 5000 руб. Банка России
Магнитную защиту обеспечивают краски, содержащие ферромагнитный пигмент. На российских рублях (за исключением модификации 2010 г.), например, ферромагнитными свойствами обладает темно-зеленая краска, которой отпечатаны серийные номера в правой верхней части лицевой стороны банкнот, на долларах США – портрет президента и целый ряд других фрагментов изображений (рис. 1.2.56, слева). Участки, запечатанные магнитной краской, при рассматривании с помощью магнитного визуализатора выглядят рельефными.

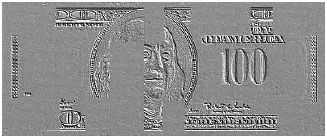

Рис. 1.2.56. Элементы магнитной защиты на банкноте 100 долларов США (серия 1996 г.)
Элементы магнитной защиты существенно изменились и на банкноте 1000 российских рублей модификации 2010 г., причем на обеих ее сторонах.
В банкнотах разных стран, включая Россию, широко применяются ИК-метамерные краски , когда часть изображения, выглядящего как единое в видимом спектре, пропадает при наблюдении в инфракрасном (ИК) диапазоне (рис. 1.2.57). Инфракрасная защита – один из наиболее надежных и широко распространенных способов защиты банкнот и ценных бумаг от подделки. Это связано с тем, что нанесение специальной краски с метамерными свойствами является достаточно сложным и дорогостоящим процессом. Кроме того, сложной операцией является и приводка – совмещение части изображения, нанесенного обычной краской, с изображением, нанесенным специальной краской.

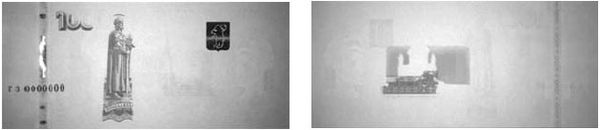

Рис. 1.2.57. Элементы ИК-защиты на банкноте 1000 российских рублей модификации 2010 г.
Особенностью ИК-защиты 1000-рублевой банкноты модификации 2010 г. является то, что благодаря применению специальной краски изображение храма на оборотной стороне банкноты выглядит светлым на фоне темного неба (рис. 1.2.57, справа).
Достаточно надежным и удобным для определения защитным признаком является спецэлемент "М" ("мерцающий ИК") (рис. 1.2.58), отсутствующий, к сожалению, на рублях Банка России модификации 2004 г. и более поздних.
