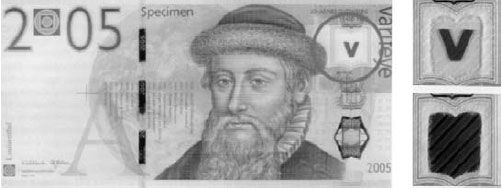

Рис. 1.2.44. Защитный признак varifeye®
Казалось бы, до внедрения такого сложного элемента защиты должно пройти много времени. Однако уже в октябре того же на конференции в Монреале была представлена выпущенная в обращение с 15 сентября 2005 г. памятная банкнота Национального банка Болгарии достоинством 20 левов (рис. 1.2.45) с внедренным признаком varifeye® (на светлом фоне видны цифры номинала – 20 в левом верхнем углу).

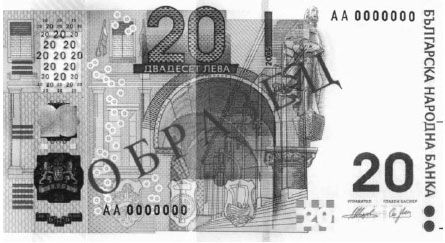

Рис. 1.2.45. Защитный признак varifeye® в болгарской банкноте 20 левов
К числу защитных признаков этого класса можно отнести и уже упомянутую нами разработку компании De La Rue – новое поколение защитных полосок Optics® шириной до 18 мм, содержащих комплекс защитных элементов, которые можно просматривать с обеих сторон. Такая защита была применена в серии банкнот Национального банка Казахстана, выпущенной в обращение 15 ноября 2006 г. Банкнота этой серии достоинством 10 000 тенге завоевала 1-е место в конкурсе Международной ассоциации IACA 2007 г. на лучшую банкноту.
Наряду с традиционными средствами защиты и нитью Optks™ шириной 18 мм (рис. 1.2.46) в банкноту также внедрена дополнительная магнитная защитная нить для машинного распознавания.

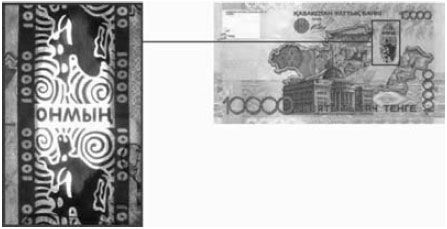

Рис. 1.2.46. Технологическая защита в новой серии банкнот НБ Казахстана
Итак, мы рассмотрели средства технологической защиты банкнот и ценных бумаг, обеспечивающие широкие возможности борьбы с подделками, предоставляя возможность идентификации даже без применения каких-либо приборов. Полиграфическая защита
Признаки полиграфической защиты характеризуются видами и способами печати. При изготовлении банкнот используются разные виды печати: высокая, плоская, глубокая и их комбинации.
Для высокой печати характерны наличие деформации бумаги в местах красочных изображений и следы выдавливания краски с образованием краевого красочного бортика, что дает четкость изображения. Способом высокой печати на деньгах, документах и ценных бумагах обычно печатаются их серия и номер. Нужно обращать внимание на шрифт, которым напечатан серийный номер: по цвету, интенсивности и ровности цифры должны быть одинаковыми и расположенными на одном уровне.
Оттиски офсетной печати отличаются отсутствием деформации бумаги, тонким красочным слоем, под которым просматриваются волокна.
Например, на банкнотах Банка России фоновые изображения отпечатаны офсетным способом (высокий типоофсет) с применением ирисового раската, создающего плавный переход цвета. В нижней части узкого купонного поля на лицевой стороне расположено цифровое обозначение номинала, отпечатанное типоофсетом серебристой краской, поверх которой металлографским способом частично нанесен текст "ПОДДЕЛКА БИЛЕТОВ БАНКА РОССИИ ПРЕСЛЕДУЕТСЯ ПО ЗАКОНУ".
Для глубокой металлографской печати характерны наличие рельефа за счет толщины красочного слоя (он в 30–40 раз толще, чем при офсете), незначительная вдавленность с оборотной стороны изображений, а также вытеки краски ("усики", наиболее характерные для долларов США) на краях штрихов графических элементов. Этим способом также отпечатаны основные изображения лицевой и оборотной сторон, эмблема Банка России, цифровое обозначение номинала в левой верхней части, изображение орнаментальной ленты в нижней части и словесное обозначение номинала, цифровое обозначение номиналов в правой и левой верхних частях, цифровое и словесное обозначение номинала на оборотной стороне банкнот, а также текст "БИЛЕТ БАНКА РОССИИ" и метки для людей с ослабленным зрением в левой нижней части, которые имеют увеличенную толщину красочного слоя, что хорошо чувствуется на ощупь.
Не будем подробно рассматривать особенности различных видов и способов печати – для этого есть специализированные пособия – и перейдем к способам защиты банкнот элементами дизайна.
В полиграфическом оформлении банкнот используется широкий набор графических элементов: гильоширные (состоящие из тонких сложнопереплетающихся по определенной закономерности линий) наборные рамки и орнаменты, ассюре (многократно повторяющиеся волнистые или прямые тонкие параллельные линии), корро (решетки из пересекающихся под прямым углом линий ассюре), виньетки и другие средства декора, из которых путем монтажа создаются графические оригиналы.
Одним из самых слабых мест всех подделок является невозможность точного воспроизведения мельчайших деталей рисунка, микроузора ("графических ловушек") и микротекста (надписей с высотой букв 0,25 мм и менее). В последнее время в отдельную категорию выделяется нанотекст, различимый только под микроскопом. Штриховой микроузор расположен на купонных полях оборотной стороны российских рублей: на широком – в виде сплошного поля с плавным переходом цвета справа налево, на узком – без цветового перехода. При попытке воспроизведения микроузора на копировальной технике на копии образуются темные и светлые геометрические узоры.
Микротекст расположен на оборотной стороне российских банкнот всех номиналов в виде многократно повторяющегося светлого (негативного), темного (позитивного) текста (см. рис. 1.2.47, слева) или текста с переходом из негативного в позитивное написание, образованного буквами ЦБР и цифровым обозначением номинала банкноты (рис. 1.2.47, справа).

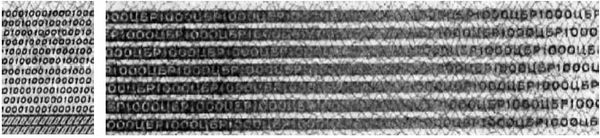

Рис. 1.2.47. Образцы микротекста (увеличение в 12 раз)
При попытке подделки с помощью струйной печати или цветного копирования как графические элементы и микроузор, так и микротекст заметно искажаются (рис. 1.2.48).

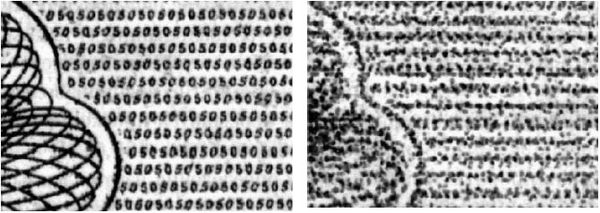

Рис. 1.2.48. Искажение микротекста при копировании
Чаще всего микротекстом изображаются прямые линии (например, на банкнотах, или на ценных бумагах – как бы воспроизводя линии заполняемых граф). Вместе с тем с помощью микротекста можно создавать и кривые линии.
Примером более сложных вариантов микротекста, их сочетания и применения уже на обеих сторонах банкноты служит купюра достоинством 5000 руб. На ней не только негативный микротекст плавно переходит в позитивный в нижней части оборотной стороны, но широко использованы и другие виды микротекста (рис. 1.2.49).

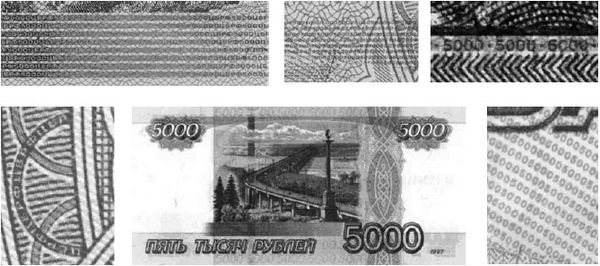

Рис. 1.2.49. Различные виды микротекста на банкноте 5000 руб.
Это и позитивный микротекст в верхней части банкноты, сформированный из многократно повторяющегося числа 5000, и позитивный микротекст, сформированный из многократно повторяющихся элементов (числа 5000 и точки) в верхней части орнаментальной полосы, которая содержит кипп-эффект (о нем будет сказано ниже) – см. верхнюю часть рис. 1.2.49. В нижней части рисунка показаны: негативный микротекст, сформированный повторяющейся аббревиатурой "ЦБРФ" на элементах посередине вертикальной орнаментальной полосы справа банкноты, а также фоновые поля в виде полос из многократно повторяющегося числа 5000 в верхней и нижней частях лицевой стороны банкноты.
Кстати, на этих полях за счет переменной толщины цифр формируется новая разновидность объемного изображения цифр номинала, имевшегося ранее на 1000-рублевой банкноте (и примененного на пятитысячной и модифицированной в 2010 г. тысячной банкноте).
Объемное изображение, как правило, крайне сложно воспроизвести. Этот эффект основан на особенностях человеческого зрения и создается как путем изменения ширины, плотности и направления линий, так и применением специальных видов печати. Применяется он в основном для защиты ценных бумаг, хотя можно такое изображение увидеть и на российских банкнотах (рис. 1.2.50).

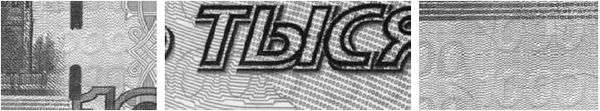

Рис. 1.2.50. Различные способы создания объемных изображений на банкнотах Банка России
Своеобразным защитным признаком является и такой элемент дизайна, как специальные растры. Этим термином принято обозначать изображения, образованные мелкими графическими элементами.
Вообще говоря, существуют самые разнообразные виды растров. Могут применяться стандартные виды растровой точки в виде круга, эллипса и ромба или стохастическое растрирование (где растровой ячейки как бы нет). Специальные растры отличаются от вышеупомянутых необычными формами точек растра (концентрические квадраты и пр.). Их суть заключается в использовании сетки, состоящей, например, из концентрических окружностей, и в формировании элементов изображения за счет изменения ширины образующих линий или поворота ячейки относительно оси. Помимо этого растрирование может осуществляться с использованием различных символов, букв или их сочетанием (так выполнен дальний берег реки Амур на банкноте 5000 руб., рис. 1.2.51, слева). Воспроизведение таких растров является крайне сложной задачей, а попытка скопировать их легко выявляется.
