На верхней палубе, во всю ее ширину, устроен бруствер с закругленными оконечностями, который имеет 184 фута длины по средине, 144 фута по борту, а высота его 7 ф 6 дм от палубы и почти 11 ф 6 дм от ватерлинии. Бруствер этот, как и на Devastation, защищает установленные внутри него: дымовые и вентиляторные трубы, основания двух башен с механизмами для их вращения, боевой штурвал, выходные и светлые люки из нижней палубы, и прочее. В носовой и кормовой оконечностях бруствера установлено по одной башне системы Кольза, из которых каждая имеет внутренний диаметр 27 ф 4 дм и наружный 32 ф 3 дм. Высота их над бруствером 7 ф 6 дм.
На палубе бруствера, между башнями, сделана узкая надстройка из листового железа, которая, расширяясь кверху, образует просторный командный мостик, простирающийся над обоими башнями и обнесенный кругом коечными сетками. Эта надстройка заключает внутри себя части дымовых и вентиляторных труб между бруствером и мостиком, а также трапы с железными люками, идущими с мостика в бруствер.

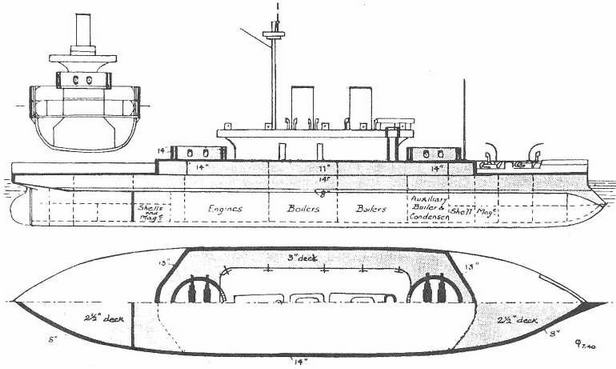

Двухбашенный брустверный монитор Dreadnought". 1877 г. (Наружный вид и вид сверху с указанием бронирования) Из книги О. Parkes British Battleships. London. 1966.
На мостик поднимаются шлюпки и выведена боевая рубка со штурвалом и с переговорными трубами в машину, в обе башни и к боевому штурвалу в бруствер. Позади обоих дымовых труб установлена железная мачта, с короткой стеньгой, для сигналов и для содействия подъему шлюпок на мостик.
На верхней палубе, к передней и задней оконечностям бруствера, приделаны почти вровень с ним надстройки из легкого железа. Носовая надстройка не доходит до форштевня на 20 фут, а кормовая не доходит до самой кормы на 33 фута, что сделано для того, чтобы дать башенным орудиям, при стрельбе прямо на нос или на корму, наибольший угол понижения в 5°. В тоже время эти надстройки, имея закругленные оконечности, могут при переднем или заднем ходе разрезать волны, которые будут попадать на бак или на корму, возвышающуюся от ватерлинией всего на 4 фута.
Носовая подводная часть судна оканчивается прямым форштевнем, а подводная часть носа вооружена сильным шпироном, острие которого углубляется на 11 фут ниже ватерлинии и выдается вперед на 10 фут от носового перпендикуляра. Кормовая часть судна образуется круглым и широким свесом, хорошо прикрывающим руль и оба винта. Помещение для офицеров и команды устроено для большей части в бруствере и в жилой палубе и частью в носовой и кормовой надстройках. Вес пустого корпуса, без брони и подкладки 3740 тонн.
Броня положена кругом борта этого броненосца поясом, толщина которого по средине борта
у ватерлинии 14 дюймов, постепенно утоняясь до 8 дюймов к носовой и кормовой оконечностям и к своему нижнему краю ниже ватерлинии. Этот броневой пояс возвышается на 4 фута над грузовой ватерлинией, т.е. до высоты верхней палубы судна, и опускается ниже ватерлинии по средине борта на 5 ф 7 дм, в корме несколько меньше, а в носу ниже шпирона, служа последнему прочной опорой на случай таранения.
Нижний край броневого пояса совпадает по своей длине с нижней палубой и в тоже время образует, как на Devastation, свес или выступ на 3 ф 6 дм от корпуса судна. Свес этот заделан листовым железом, как показано на рисунке. Бортовая броня положена на тиковую подкладку толщиною 15 дюймов, с продольными стрингерами и внутренней рубашкой из двух рядов железных листов, толщиною 1 и 1/2 дюйма.
Бруствер покрыт в средней части 11-дюймовой броней, толщина которой на оконечностях бруствера и против башен увеличена до 14 дюймов, чтобы лучше защитить основания башен, механизм для их вращения и гидравлические приспособления для заряжания орудий. Толщина тиковой подкладки на бруствере тоже 15 дюймов, с внутренней железной рубашкой толщиною 1 и 1/2 дюйма.

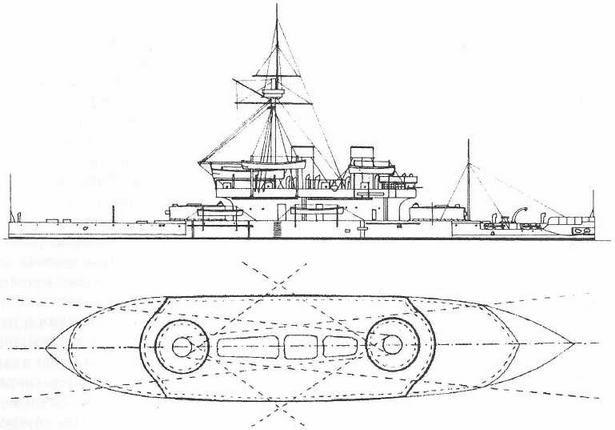

Двухбашенный брустверный монитор Dreadnought". 1877 г. (Наружный вид и вид сверху с указанием секторов обстрела) Из книги О. Parkes British Battleships. London. 1966.
Башни защищены 14-дюймовой броней, состоящей из двух рядов плит, расположенных следующим образом: набор башни покрыт двумя рядами железных листов, толщиною 3/4 дюйма каждый. К этим листам, составляющим стену башни и образующим внутреннюю рубашку, прикреплена тиковая подкладка толщиной 6 дюймов. С этой подкладкой скреплены сквозными болтами броневые плиты толщиной 7 дюймов, затем положена опять тиковая подкладка толщиной 9 дюймов, и наконец, идет ряд наружных плит толщиной 7 дюймов, скрепленных болтами с подкладкой.
Все палубы: верхняя, на бруствере и на башнях, покрыты двумя рядами железных листов, толщиной каждый 1 и 1 и 1/2 дюйма.
Чтобы защитить кормовые угольные ямы и крюйт-камеру от продольных неприятельских выстрелов на волнении, устроена позади кормовой крюйт- камеры поперечная переборка, покрытая 5-дюймовой броней на 10-дюймовой тиковой подкладке. На Devastation устроены две таких переборки, одна в носу и другая в корме, но на Dreadnought не сделали носовой бронированной переборки в виду того, что нижний край броневого пояса опускается в носу достаточно, чтобы защитить носовую подводную часть его корпуса на волнении от продольного огня с носа.
