78. Для выверки прицела по выверочной мишени (рис. 42) необходимо:
установить гранатомет на ровной площадке и отгоризонтировать его;
установить щит с выверочной мишенью вертикально по отвесу впереди гранатомета на удалении 2030 м от дульного среза ствола;
вставить в ствол гранатомета с дульной части трубку холодной пристрелки и поднять флажок трубки вверх;
пользуясь механизмами наводки гранатомета, навести перекрестие трубки холодной пристрелки в правое перекрестил мишени;
наблюдая
в окуляр прицела, вращением барабанчиков угломера и прицела совместить верхний угольник сетки прицела с левым перекрестием мишени; при этом шкала угломера должна быть установлена на 3000, а шкала прицела на 0-00;

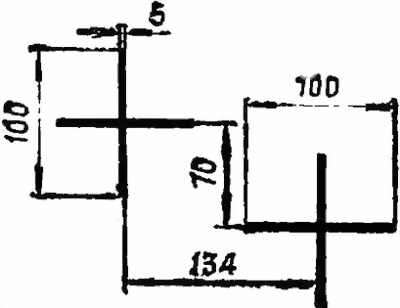

Рис. 42. Выверочная мишень
если на шкалах барабанчиков угломера и прицела будут другие значения, то внести соответствующие исправления, как и при выверке прицела по удаленной точке.
79. При отсутствии трубки холодной пристрелки для выверки прицела гранатомета необходимо крестообразно натянуть нити в прорезях на дульном срезе ствола; открыть затыльник и отделить затвор с возвратными пружинами; вставить в патронник гильзу с отверстием (диаметром 24 мм), просверленным в центре ее дна; наблюдая через отверстие в гильзе, навести перекрестие на дульном срезе ствола в удаленную точку или в правое перекрестие выверочной мишени и затем действовать так же, как и при выверке прицела гранатомета с использованием трубки холодной пристрелки.
ЧАСТЬ ВТОРАЯ ПРИЕМЫ И ПРАВИЛА СТРЕЛЬБЫ ИЗ 30-мм АВТОМАТИЧЕСКОГО ГРАНАТОМЕТА НА СТАНКЕ (АГС-17)
Глава VIII ПРИЕМЫ СТРЕЛЬБЫ ИЗ ГРАНАТОМЕТА
81. В боевой обстановке и на тактических учениях гранатометы и выстрелы к ним обычно перевозятся на бронетранспортере (БТР) или на автомобиле, как правило, в разобранном виде (тело гранатомета отделено от станка) и подготовленными к переноске силами расчетов. Прицел должен находиться у наводчика. При наличии на бронетранспортере специального оборудования для стрельбы из гранатомета он в зависимости от обстановки может перевозиться установленным на БТР и подготовленным к быстрому открытию огня.
При невозможности использовать средства транспортировки и при выдвижении на огневую позицию и ее смене гранатометы с выстрелами переносятся силами расчетов в собранном или разобранном виде.
82. Для переноски гранатомета в собранном виде (рис. 43):
наводчик придает телу гранатомета горизонтальное положение, поворачивает ствол влево (вправо) до отказа и закрепляет механизмы наводки, после чего берется за задние ноги станка у сошников;
помощник наводчика левой (правой) рукой берется за переднюю ногу у сошника, а другой рукой переносит коробку с выстрелами;
подносчик (если он имеется) переносит две коробки с выстрелами
Гранатомет может переноситься наводчиком, помощником наводчика и подносчиком, каждый из которых берется одной рукой за ногу у сошника, а другой рукой переносит коробку с выстрелами, Гранатомет переносится стволом вперед.
83. Для переноски гранатомета в разобранном виде (рис. 44):
наводчик отделяет прицел и укладывает его в футляр, отделяет тело гранатомета и укладывает его в чехол, переносит тело гранатомета, прицел и одну коробку с выстрелами (если ее не переносит подносчик).
Рис. 43. Переноска гранатомета в собранном виде
помощник наводчика переводит станок в походное положение, для чего поднимает рукоятки зажимов вверх и складывает ноги, закрепляет ноги зажимами, прижимая их рукоятки к ногам; переносит на лямках станок и в руках одну-две коробки с выстрелами;
а
б
в

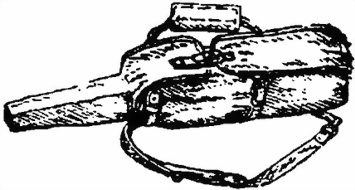

Рис. 44. Переноска гранатомета в разобранном виде:
а и б подготовленные к переноске тело гранатомета (в чехле) и станок (с лямками); в переноска гранатомета
подносчик (если он имеется) переносит две коробки с выстрелами, взяв их у наводчика и помощника наводчика.
84. Стрельба
из гранатометов, как правило, ведется с открытой огневой позиции, откуда наводчику видна цель или участок местности, на которой ожидается появление противника. Отдельные огневые задачи могут выполняться стрельбой с закрытой или с полузакрытой огневой позиции, как правило, навесной траекторией.
85. Огневая позиция для гранатомета выбирается и указывается командиром отделения. В некоторых случаях она может выбираться наводчиком гранатомета самостоятельно.
86. Для стрельбы из гранатометов необходимо выбирать такую огневую позицию, которая обеспечивает наилучший обзор и обстрел, безопасность производства выстрела из гранатомета, укрывает расчеты гранатометов от огня и наблюдения противника, а также позволяет удобно выполнять приемы стрельбы и располагать гранатометы на допустимых для ведения огня интервалах (не менее 5 м). Для маскировки и защиты от огня противника используются различные укрытия и местные предметы.
При выборе огневой позиции необходимо учитывать, что взрыватель гранаты взводится при выстреле на удалении 1030 м от дульного среза ствола гранатомета, поэтому в направлении (секторе) стрельбы не должно быть местных предметов, за которые могла бы задеть граната на полете.
