Сломанную пружину или пружину с трещинами следует заменить запасной.
Колесо
Для модернизированного хода используются колеса от автомобиля М-20 «Победа» с покрышками, заполненными губчатым каучуком, и несколько измененной конструкцией ступиц.
Ступицы колес хода отличаются одна от другой только тем, что на правой ступице поставлены шпильки 13 (см. рис. 46) и гайки с конусом 10 с правой резьбой, а на левой ступице такие же шпильки и конусные гайки с левой резьбой. Колесо состоит из следующих основных частей: резиновой покрышки 1, диска 4, обода 3 и ступицы 14.
Резиновая покрышка 1 удерживается бортами обода 3, который надет на диск 4 колеса и закреплен на нем заклепками.
Диск колеса скреплен со ступицей пятью запрессованными во фланец ступицы шпильками 13 и гайками с конусами 10. Шпильки 13 дополнительно крепятся в ступице гайками 12 с пружинными шайбами 11. Гайки 12 взаимозаменяемы для обеих ступиц.
В ступицу вставлены до упора в кольцевые уступы два роликоподшипника 15 и 9.
Колесо в собранном виде надето на полуось кривошипа и закреплено гайкой 5 с буртиком; от самоотвинчивания гайка удерживается шплинтом 6.
Закрепленное колесо должно свободно вращаться на полуоси кривошипа.
С внутренней стороны в ступицу ввинчена круглая гайка 16, застопоренная разрезным проволочным кольцом 17. Гайка 16, тарелка 19 и втулка 18 предохраняют внутреннюю часть ступицы от попадания пыли и влаги. С внешней стороны в ступицу ввинчен колпак 7, застопоренный разрезным кольцом 8.
На ступицах колес черной краской нанесена маркировка «П. С.» (правая ступица) и «Л. С.» (левая ступица) по направлению движения.
Перед надеванием колеса на полуось внутреннюю полость ступицы заполнить солидолом.
Разборка и сборка колеса
Разборка
Разборка колеса производится в следующих случаях:
с целью замены неисправного колеса без разборки ступицы (например, разбиты резиновая покрышка или диск);
с целью замены смазки при разборке ступицы.
При разборке и сборке необходимо пользоваться ключами Сб4-1 и Сб4-2, находящимися в ящике орудийного ЗИП.
Для замены колеса необходимо:
поднять ход на подставки так, чтобы колесо можно было вращать (можно использовать домкрат автотягача);
свинтить гайки с конусом 10, крепящие диск 4 колеса к фланцу ступицы 14 (см. рис. 46);
снять колесо, не повредив резьбу на шпильках 13;
поставить и закрепить на шпильках новое колесо.
При навинчивании конусные гайки своей конической частью обращены к диску колеса и должны входить в соответствующие конические выточки на диске. В противном случае гайки будут ослабевать и свинчиваться, а шпильки в результате этого будут срезаться.
Свинчивать и завинчивать конусные гайки необходимо последовательно через одну.
Чтобы разобрать ступицу, следует:
снять стопорное кольцо 8 и вывинтить колпак 7 ключом Сб4-1 из ступицы;
расшплинтовать и свинтить ключом Сб4-2 гайку 5 с буртиком
с полуоси 24;
осторожно снять ступицы 14, чтобы не повредить роликоподшипники 9 и 15 и не уронить их на землю;
вынуть из ступицы внутреннюю обойму малого роликоподшипника 9;
снять стопорное кольцо 17, вывинтить из ступицы ключом Сб4-1 круглую гайку 16 и вынуть внутреннюю обойму большого роликоподшипника 15;
очистить полуось и детали ступицы от солидола, протереть их насухо и заполнить ступицы свежим солидолом.
Сборка
Сборку ступицы колеса производить в следующем порядке:
вставить в ступицу колеса внутреннюю обойму большого роликоподшипника 15;
ввинтить в ступицу круглую гайку 16 ключом Сб4-1 и застопорить ее стопорным кольцом 17;
вставить в ступицу внутреннюю обойму малого роликоподшипника 9;
осторожно, чтобы не повредить роликоподшипники, надеть ступицу на полуось 24;
завинтить на нарезном конце полуоси 24 гайку 5 с буртиком так, чтобы ступица легко вращалась от руки на полуоси и не имела качки;

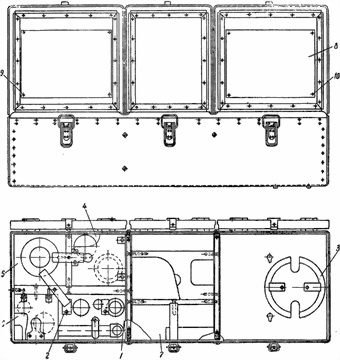

Рис. 47. Унифицированный ящик орудийного ЗИП:
1 колодка под стойку прицела (3-42); 2 крышка (3-41); 3 колодка обтюрационного кольца (3-40); 4 колодка ударного механизма (3-38); 5 колодка под протирку (3-32); 6 колодка под банку жидкой смазки (3-29); 7 колодка под фонарь (3-24); 8 схема укладки ЗИП (3-17); 9, 10 заклепки (А510071-7)
ввинтить ключом Сб4-1 в ступицу колпак 7 и застопорить его стопорным кольцом 8.
При сборке ступицы, а также в процессе эксплуатации следить за тем, чтобы подшипники были правильно отрегулированы.
При правильной регулировке подшипников приподнятое колесо должно свободно вращаться от руки и не должно иметь осевого люфта.
Тугое вращение колеса указывает на чрезмерную затяжку подшипников, что недопустимо, так как при этом происходит сильный нагрев подшипников; вследствие чрезмерной затяжки из ступицы вытекает нагретая смазка, заедает ролики, изнашиваются и разрушаются подшипники.
Осевой люфт ступицы указывает на износ подшипников или недостаточную их затяжку.
При чрезмерной затяжке подшипников необходимо гайку с буртиком несколько отвинтить, а при недостаточной затяжке довинтить, чтобы колесо вращалось совершенно свободно и не имело осевого люфта.
Унифицированный ящик орудийного 3ИП
В унифицированный ящик орудийного ЗИП (рис. 47) укладывается ЗИП к миномету. Ящик сварен из листового железа; внутри ящика имеются три секции. В каждой секции имеется внутренняя арматура для укладки орудийного ЗИП.
