Разрезное кольцо имеет фаску, поверхность которой в собранном на стволе предохранителе соприкасается с конической поверхностью бурта ствола.
В момент заряжания мина под действием собственного веса опускается в канал ствола, задевает поверхностью оживальной части за конец рычага и отводит его вместе с осью влево до тех пор, пока он не сойдет с опорной площадки левого ушка корпуса. При этом пружина сжимается.
Рис. 28. Предохранитель в положении «Открыто»
Под действием раскручивающейся пружины вместе с осью повернутся рычаг и лопатка, вследствие чего предохраняющий механизм займет положение «Закрыто» (рис. 29), при котором лопатка частично перекроет канал ствола и воспрепятствует заряжанию миномета второй миной.
а
б
Рис. 29. Предохранитель в положении «Закрыто»:
а вид сзади; б вид сверху
Когда предохраняющий механизм занимает положение «Закрыто», детали его находятся в крайнем левом положении.
При выстреле пороховые газы прорываются через кольцевой зазор между поверхностью канала ствола и центрующим утолщением мины, опережают мину и, действуя на лопатку, поворачивают ее. Вместе с лопаткой поворачиваются ось и рычаг. Рычаг до момента прекращения действия пороховых газов на лопатку находится в крайнем левом положении и перемещается по наружной поверхности дугового выступа на левом ушке корпуса.
После того как рычаг сойдет с дугового выступа г (см. рис. 25), лопатка начнет скользить скосом по наклонной поверхности в левого ушка корпуса и перемещаться вправо вместе с шайбой, осью и рычагом. После прекращения действия пороховых газов на лопатку пружина, раскручиваясь, возвращает предохраняющий механизм в положение «Открыто». При этом весь перекрывающий механизм предохранителя будет находиться в крайнем правом положении.
При разборке и сборке предохранителя необходимо применять инструмент (отвертку и молоток), находящийся в орудийном ЗИП миномета, и специальный комбинированный ключ 12 (Сб51-1, рис. 30), имеющийся в ЗИП предохранителя.

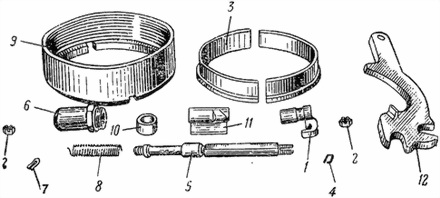

Рис. 30. Детали предохранителя:
1 рычаг (15); 2 гайки (7); 3 разрезное кольцо (12); 4 пружинный шплинт (13), 5 ось (3); 6 колпачок (10); 7 шплинт (ГОСТ 397-41); 8 пружина (6); 9 втулка (7); 10 шайба (4); 11 лопатка (5); 12 комбинированный ключ (Сб51-1)
Разборка
Разборку предохраняющего механизма производить в следующем порядке:
вставить лезвие отвертки между пружинным шплинтом 3 (см. рис. 2б) и торцом оси 5, затем, поворачивая лезвие отвертки, разжать на 23 мм концы шплинта и вынуть его из отверстия в оси;
свинтить комбинированным ключом (Сб51-1) с оси 5 гайку 2 и рукой снять рычаг 1; если рычаг усилием руки снять нельзя, необходимо комбинированным ключом вывинтить из корпуса колпачок 6, положить деревянную прокладку на выступающий из рычага конец оси 5 и, слегка ударяя ключом по прокладке, сдвинуть ось с места; после этого рычаг 1 можно свободно снять с оси;
вывинтить комбинированным ключом колпачок 6 и, удерживая лопатку 11 рукой, чтобы она не упала в канал ствола, вынуть из корпуса ось 5 с пружиной 8 и лопатку 11;
вставить конец оси в отверстие правого ушка корпуса и вытолкнуть шайбу 10 в подставленную руку.
Если необходимо снять с оси пружину 8, то для этого:
а) отогнуть отверткой шплинт 7 и вынуть его из отверстия в оси;
б) надеть на ось лопатку 11 и комбинированным ключом свинтить гайку 2, после чего снять пружину 8 и лопатку 11.
При полной разборке предохранителя необходимо:
разобрать предохраняющий механизм, как указано выше;
вставить комбинированный ключ выступом в шлиц гайки 2 (см. рис. 27) и свинтить гайку с корпуса; если гайка не свинчивается, то разрешается стронуть ее с места, ударяя молотком по рукоятке ключа;
снять корпус со ствола; если разрезное кольцо 3 осталось в корпусе, то надо выбить. его, ударив по корпусу рукояткой молотка;
снять гайку 2 со ствола.
Сборка
Сборку предохраняющего механизма производить в следующем порядке:
надеть на ось 5 (см. рис. 26 и 30) пружину 8 (если она была снята) так, чтобы конец пружины вошел в шлиц оси;
надеть на ось лопатку 11 и комбинированным ключом навинтить гайку 2, проследив за тем, чтобы конец пружины входил в шлиц оси на всю глубину, а крайний виток пружины не имел большой эксцентричности по отношению к оси; снять лопатку 11 с оси;
вставить шплинт 7 и отогнуть концы шплинта так, чтобы они не выступали за грани гайки;
вставить шайбу 10 в гнездо правого ушка корпуса;
взять левой рукой лопатку 11 и поместить ее между ушками корпуса лопастью вниз (скосом влево); правой рукой вставить ось с пружиной так, чтобы ось прошла через отверстия в ушках корпуса, шайбы и лопатки, а отогнутый конец пружины вошел в паз втулки 9;
ввинтить комбинированным ключом до отказа в корпус колпачок 6;
завести пружину 8 на пол-оборота, вращая лопатку 11 до положения предохраняющего механизма «Открыто» (см. рис. 28);
придерживая лопатку правой рукой, левой надеть рычаг 1 на ось 5 (см. рис. 26 и 30);
навинтить гайку 2 до отказа; шайба 10 должна находиться в своем гнезде и упираться в буртик оси;
