цилиндры в обойме закрепляются гайками 3 и предохранительными шайбами 2;
штоки 4 на заднем конце имеют выступы а с канавкой, в которую вставляется уменьшенным витком б малая пружина 5 амортизатора; для отделения малой пружины от
штока необходимо с силой потянуть за малую пружину, одновременно поворачивая ее по направлению движения часовой стрелки; при надевании пружины на шток необходимо с силой нажать на пружину, поворачивая ее также по направлению движения часовой стрелки; не следует пытаться вывинтить выступ а.
Разборка и сборка вариантного амортизатора производится в таком же порядке, как указано выше.
2. Часть минометов имеет амортизаторы, которые состоят из штатных и вариантных деталей.
3. Часть минометов имеет амортизаторы с удлиненными штоками и латунными втулками, нумерация этих деталей полностью совпадает с нумерацией деталей коротких штоков с чугунными втулками.

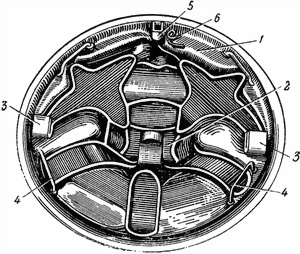

Рис. 23. Опорная плита:
1 основание опорной плиты (51); 2 опорная чашка (52); 3 крюки (5-13); 4 ручки (5-11); 5 скоба (5-12); 6 ушко (5-14)
Опорная плита представляет собой сварную конструкцию и состоит из основания опорной плиты 1 (рис. 23) с приваренными сверху накладками, а снизу ребрами жесткости (сошниками). В середине основания опорной плиты находится опорная чашка 2, в которую вставляется шаровая пята казенника.
К краям опорной плиты приварены два крюка 3, скоба 5, четыре ручки 4 и ушко 6. За крюки плиту подвешивают в походном положении к раме колесного хода. Скоба предназначена для притягивания плиты стяжкой хода к раме. Ручки служат для переноски и перестановки плиты орудийным расчетом. Через ушко 6 пропускается спусковой шнур, когда стреляющий находится сбоку миномета.
ГЛАВА III. ПРЕДОХРАНИТЕЛЬ ОТ ДВОЙНОГО ЗАРЯЖАНИЯ
Однако следует помнить, что если заряжающий в момент выстрела поднесет к дульному срезу очередную мину, то может произойти столкновение двух мин (вылетающей и подносимой заряжающим) и разрыв их у дульной части ствола.

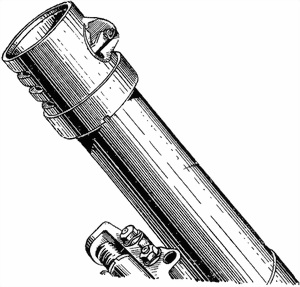

Рис. 24. Общий вид предохранителя, установленного на стволе миномета
Общий вид предохранителя, установленного на стволе миномета, показан на рис. 24.
Предохранитель состоит из корпуса 4 (рис. 25) и предохраняющего механизма (рис. 26). На ось 5, проходящую через отверстия в ушках корпуса, надеты следующие детали предохраняющего механизма: шайба 10, лопатка 11, пружина 8 и рычаг 1.
Лопатка и рычаг соединяются с осью при помощи лысок и могут вращаться только вместе с ней. На концы оси навинчены гайки 2, удерживающие детали в собранном виде.
Гайки от самоотвинчивания удерживаются шплинтами 3 и 7.
Конец оси с пружиной закрыт колпачком 6.
Корпус предохранителя надевается на дульную часть ствола миномета и закрепляется гайкой 2 (рис. 27) и разрезным кольцом 3.
Корпус 4 (см. рис. 25) представляет собой полый цилиндр с ушками. В правое ушко корпуса запрессована шайба 10 (см. рис. 26). Между ушками имеется окно для лопатки. На левом ушке находится опорная площадка а (см. рис. 25), дуговой паз б для конца рычага, наклонная поверхность в и дуговой выступ г; на правом ушке резьба под колпачок.
Рис. 25. Общий вид корпуса предохранителя:
а опорная площадка; б дуговой паз; в наклонная поверхность; г дуговой выступ
Против окна для лопатки находятся щели для выхода части пороховых газов. В верхней части корпуса с внутренней стороны имеются фаски, а в нижней части наружная резьба для завинчивания гайки 2 (см. рис. 27) и внутренний кольцевой выступ, которым корпус при надевании упирается в дульный срез ствола миномета.

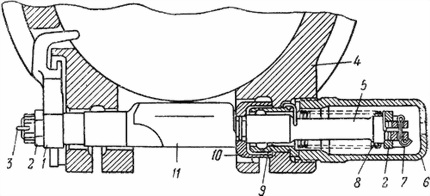

Рис. 26. Предохраняющий механизм (разрез):
1 рычаг (15); 2 гайка (7); 3 пружинный шплинт (13); 4 корпус предохранителя (14); 5 ось (3); 6 колпачок (10); 7 шплинт (ГОСТ 397-41); 8 пружина (6); 9 втулка (2); 10 шайба (4); 11 лопатка (5)
Внутренний диаметр корпуса предохранителя равен калибру ствола миномета (см. рис. 25).
Втулка 9 (см. рис. 26) вместе с шайбой 10 предохраняют пружину 8 от действия пороховых газов. На буртике втулки 9 имеется паз, в который входит конец пружины.

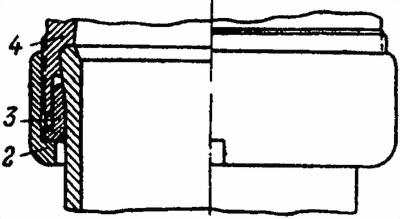

Рис. 27. Крепление предохранителя на стволе:
2 гайка (11); 3 разрезное кольцо (12); 4 корпус предохранителя (14)
Ось 5 представляет собой цилиндрический валик с лысками. Концы оси имеют резьбу для гаек 2 и отверстия для шплинтов 3 и 7. На правом конце оси имеется шлиц для конца пружины 8.
Лопатка 11 частично перекрывает канал ствола при положении предохраняющего механизма на «Закрыто». При выстреле лопатка под действием опережающих мину газов поворачивается и своим скосом скользит по наклонной поверхности левого ушка корпуса предохранителя.
Пружина 8 поджимает детали предохраняющего механизма в крайнее правое положение и возвращает предохраняющий механизм после выстрела в положение «Открыто».
Рычаг 1 предназначен для придания предохраняющему механизму положения «Закрыто» при заряжании миномета.
Колпачок 6 прижимает конец пружины к буртику втулки и предохраняет пружину от загрязнения и механических повреждений.
Гайка 2 (см. рис. 27) и разрезное кольцо 3 служат для закрепления предохранителя на стволе. Гайка имеет внутреннюю резьбу и шлицы для ключа.
