В средней части ствольной коробки находятся выем для приемника, окно для прохода патронов, направляющий штифт приемника для ограничения бокового смещения приемника на ствольной коробке и основание прицела.

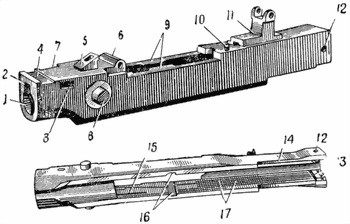

Рис. 18. Ствольная коробка:
1 сквозной канал для ствола; 2 продольный паз для прохода выступа ствола; 3 сквозное поперечное окно; 4 поперечный паз для крепления зенитного прицела; 5 задержки приемника; 6 проушина; 7 паз для шайбы клина; 8 цапфы; 9 выем для приемника; 10 направляющий штифт для приемника; 11 основание прицела; 12 отверстие для чеки; 13 вертикальные пазы для соединения с затыльником; 14 продольные пазы для выступов спусковой коробки; 15 продольные пазы для направления движения затворной рамы; 16 боевые уступы; 17 желобки
Задняя стенка окна имеет скос для упора отражателя при отходе затвора назад.
В задней части ствольная коробка имеет сквозное отверстие чеки затыльника, вертикальные пазы для соединения с затыльником и продольные пазы для выступов спусковой коробки.
Нижняя часть ствольной коробки открытая; в ней размещается подвижная система, спусковая коробка и затыльник.
Внутри ствольная коробка имеет: продольные пазы для направления движения затворной рамы; наклонные выемы, образующие боевые уступы для входа боевых упоров затвора при запирании канала ствола, и желобки для сбора излишней смазки и попавшей в ствольную коробку грязи, что уменьшает трение затвора при его движении.
Основание прицела (рис. 19) нижней частью вдвинуто в продольный паз верхней стенки ствольной коробки и закреплено двумя заклепками. Основание прицела имеет проушины для шарнирного соединения с прицельной рамкой, гнездо для пружины и толкателя прицельной рамки и паз для зуба защелки приемника.

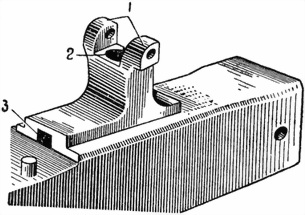

Рис. 19. Основание прицела:
1 проушины; 2 гнездо для пружины и толкателя; 3 паз для зуба защелки приемника

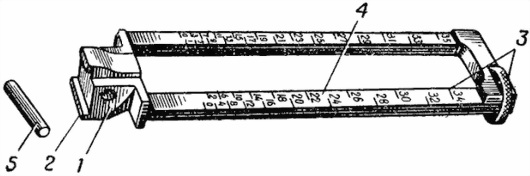

Рис. 20. Прицельная рамка:
1 ушко; 2 ограничительный выступ; 3 ходовой винт с маховичком; 4 деления с цифрами; 5 ось
Прицельная рамка (рис. 20) имеет:
ушко со сквозным отверстием для соединения с основанием прицела при помощи оси; нижняя стенка ушка является пяткой для упора толкателя прицельной рамки;
ограничительный выступ для установки прицельной рамки в вертикальном положении;
паз для ходового винта прицельной рамки;
ходовой винт с маховичком для точной установки хомутика на нужное деление рамки;
деления с цифрами (на правой стойке четные от 0 до 32, на левой стойке нечетные от 0 до 33); деления и цифры означают расстояния в сотнях метров.
Пружина прицельной рамки (рис. 21) цилиндрическая. Она удерживает прицельную рамку в вертикальном и горизонтальном положениях.
Нижним концом пружина упирается в дно гнезда основания прицела, верхним в дно толкатель.
Толкатель (рис. 22) представляет собой полый цилиндр с дном. Он устанавливается так, чтобы пружина прицельной рамки сжималась между дном толкателя и дном гнезда основания прицела.
Рис. 21. Пружина прицельной рамки
Рис. 22. Толкатель

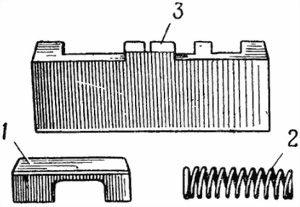

Рис. 23. Хомутик:
1 защелка; 2 пружина; 3 неподвижный целик
Хомутик (рис. 23) имеет защелку с пружиной для удержания его на прицельной рамке в приданном ему положении и неподвижный целик с прорезью для прицеливания.
в передней части сухарь для соединения с муфтой и продольное окно для прохода гильз;
в средней части поперечное отверстие для рукоятки рамы;
в задней части сверху плоскость, на которую ложится затвор своей нижней поверхностью, и стойку с вырезом для соединения с головкой ударника; плоскость имеет фигурный выем для нижнего выступа затвора и нижних выступов боевых упоров и паз для переднего выступа затвора;
в задней части снизу скошенную выемку по которой скользит шептало; в выемку вклепан вкладыш, передний край которого образует боевой взвод;
по бокам продольные выступы для движения по продольным пазам ствольной коробки.

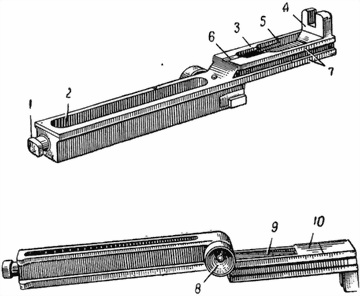

Рис. 24. Затворная рама:
1 сухарь; 2 продольное окно; 3 плоскость; 4 стойка с вырезом; 5 фигурный выем; 6 паз для переднего выступа затвора; 7 продольные выступы; 8 рукоятка рамы; 9 скошенная выемка; 10 вкладыш
63. Шток с газовым поршнем (рис. 25) предназначается для передачи действия части пороховых газов на затворную раму. Шток имеет:
на переднем конце два направляющих кольцевых выступа и газовый поршень, на торце которого сделана выемка;
в средней части четыре выема (долы) для облегчения;
на заднем конце два поперечных выема под ключ и ленточную резьбу для соединения с муфтой;

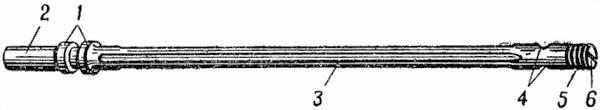

Рис. 25. Шток с газовым поршнем:
1 направляющие кольцевые выступы; 2 газовый поршень; 3 долы; 4 два поперечных выема под ключ; 5 ленточная резьба; 6 лыска для шпильки поршня
на заднем обрезе лыску для шпильки поршня.
На шток надевается возвратно-боевая пружина.
64. Направляющая трубка поршня (рис. 26) служит для помещения в ней возвратно-боевой пружины, для направления движения штока с газовым поршнем и для предохранения их от повреждения и засорения. Направляющая трубка поршня имеет кольцевой поясок для упора в стенку заднего цилиндрического выступа газовой каморы, накатку, упор для соединения со стволом, кольцевое дно для упора заднего конца возвратно-боевой пружины.
