На затыльнике собраны буфер затворной рамы и спусковой рычаг.
Остов затыльника (рис. 40) служит для соединения со ствольной коробкой и является основанием для сборки всех деталей затыльника. Остов затыльника имеет:
спереди гнездо для помещения головки ударника при отходе подвижной системы в крайнее заднее положение и отверстие для буфера затворной рамы;
на боковых плоскостях по два выступа для соединения затыльника со ствольной коробкой, пазы для скоб затыльника и сквозное поперечное отверстие для чеки затыльника;
на нижней плоскости прямоугольный паз для помещения спускового рычага и проушину для крепления рычага к затыльнику;
на задней стенке четыре навинтованных отверстия для винтов скоб затыльника и навинтованное отверстие для ввинчивания трубки буфера.

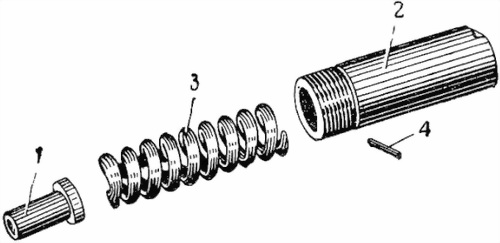

Рис. 41. Буфер затворной рамы:
1 буфер затворной рамы; 2 трубка пружины буфера; 3 пружина буфера; 4 шпилька трубки буфера
Рукоятки затыльника служат для управления пулеметом во время стрельбы. Каждая рукоятка состоит из деревянной ручки, двух колец и сердечника ручки.
Буфер затворной рамы (рис. 41) служит для амортизации удара затворной рамы при откате. Он состоит из буфера, трубки пружины буфера, пружины буфера и шпильки трубки буфера.
Спусковой рычаг предназначен для поворота рычага шептала. Он помещается в прямоугольном пазу остова затыльника и имеет отверстие для крепления его с остовом затыльника при помощи оси и два крючка для наложения на них пальцев рук наводчика при стрельбе.

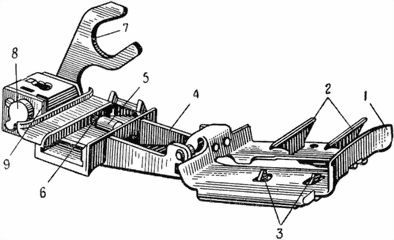

Рис. 42. Приемник:
1 основание; 2 звеньесъемник; 3 нижние пальцы; 4 крышка; 5 ползун с верхними пальцами подачи; 6 рычаг ползуна; 7 рычаг затворной рамы; 8 ось рычага затворной рамы; 9 фиксирующий механизм
Основание приемника (рис. 43) имеет:
проушины для соединения со ствольной коробкой;
вырез для помещения снижателя патрона и два отверстия для заклепок, крепящих его на основании приемника;
приемное окно, в которое подается очередной патрон перед подачей его непосредственно в патронник;
шесть симметрично расположенных отверстий для винтов звеньесъемника;
четыре симметричных выреза с проушинами для оси нижних пальцев; на ось надета пружина, удерживающая нижние пальцы в верхнем положении.

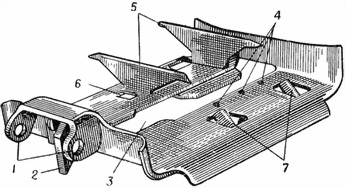

Рис. 43. Основание приемника:
1 проушины; 2 снижатель патрона; 3 приемное окно; 4 отверстия для звеньесъемника; 5 звеньесъемник; 6 вырезы с проушинами для оси нижних пальцев; 7 нижние пальцы
Крышка приемника (рис. 44) имеет:
проушины для соединения со ствольной коробкой;
вырез для пружинной защелки, удерживающей приемник в вертикальном положении, и три отверстия для заклепок защелки;
вырез для помещения колодки;
сверху в средней части два отверстия для прохода винтов колодки и сзади отверстие для хвоста оси рычага ползуна;
на боковых стенках в задней части прямоугольные окна для головки рычага ползуна и по три отверстия для винта колодки, оси рычага рамы и фиксирующего механизма.

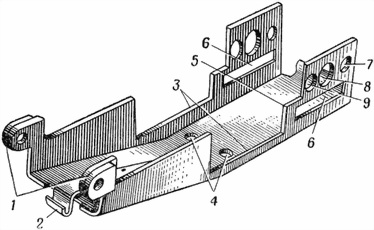

Рис. 44. Крышка приемника:
1 проушины; 2 пружинная защелка; 3 вырез для помещения колодки; 4 отверстия для винтов колодки; 5 отверстие для хвоста оси ползуна; 6 прямоугольные окна для головки рычага ползуна; 7 отверстие для винта колодки; 8 отверстие для оси рычага рамы; 9 отверстие для фиксирующего механизма
Колодка крышки приемника (рис. 45) служит основанием для сборки ползуна, рычага ползуна, фиксирующего механизма и оси рычага затворной рамы. Она имеет:
на верхней плоскости два навинтованных отверстия для винтов колодки, гнездо для головки оси рычага ползуна и продольный паз для рычагов ползуна приемника;
на боковых стенках навинтованные отверстия для винтов колодки, два сквозных отверстия для оси рычага затворной рамы и для помещения фиксирующего механизма;
на задней стенке защелку с зубом и пружиной;

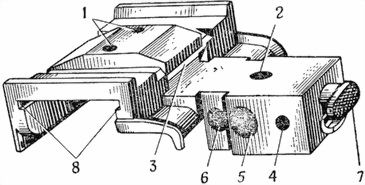

Рис. 45. Колодка крышки приемника:
1 отверстия для винтов; 2 гнездо для головки оси рычага ползуна; 3 продольный паз; 4 отверстие для винта колодки; 5 отверстие для оси рычага затворной рамы; 6 отверстие для фиксирующего механизма; 7 защелка с зубом; 8 поперечные пазы для ползуна
на нижней плоскости овальный выем для направляющего штифта приемника;
внутри поперечные пазы для ползуна приемника.
Ползун с верхними пальцами (рис. 46) подает ленту с патронами в приемное окно основания приемника. Ползун имеет изгиб для хвоста рычага приемника и стойку с проушинами для крепления при помощи оси верхних пальцев и пружины, которая обеспечивает заскакивание верхних пальцев за очередной патрон.
Рис. 46. Ползун с верхними пальцами:
1 изгиб; 2 проушина; 3 ось; 4 верхние пальцы; 5 пружина
Рычаг ползуна приемника с осью (рис. 47) имеет головку с вилкой для соединения с выступом рычага затворной рамы или ее оси при левой подаче приемника, отверстие для оси рычага, хвост для захода в изгиб ползуна приемника.

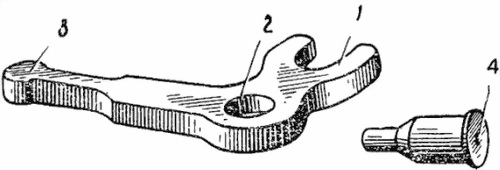

Рис. 47. Рычаг ползуна приемника с осью:
1 головка с вилкой; 2 отверстие для оси; 3 хвост; 4 ось
Рычаг затворной рамы с осью (рис. 48) имеет вилку для рукоятки затворной рамы, прямоугольное отверстие для оси, отверстие для захода стопора фиксирующего механизма рычага рамы, выступ для соединения с вилкой рычага ползуна, ось с двумя шайбами, гайкой и шплинтом для соединения рычага с крышкой приемника.
