88. Проверка боя пулемета и приведение его к нормальному бою производятся сначала стрельбой одиночными выстрелами (4 патрона), а затем автоматическим огнем (8 патронов в 34 очереди) с присоединенной к пулемету
коробкой с лентой.
90. Кучность боя признается нормальной, если все четыре пробоины (или три при одной оторвавшейся) вмещаются в круг (габарит) диаметром 15 см.
Если кучность расположения пробоин ненормальная, то стрельба повторяется. При повторном неудовлетворительном результате стрельбы пулемет отправить в мастерскую для устранения причин разброса пуль.
Если кучность расположения пробоин будет признана нормальной, то командир определяет среднюю точку попадания и ее положение относительно контрольной точки.
91. Для определения средней точки попадания по четырем пробоинам нужно:
а) соединить прямой линией две какие-либо пробоины и расстояние между ними разделить пополам;
б) полученную точку соединить с третьей пробоиной и расстояние между ними разделить на три равные части;
в) точку деления, ближайшую к двум первым пробоинам, соединить с четвертой пробоиной и расстояние между ними разделить на четыре равные части.
Точка, отстоящая на три деления от четвертой пробоины, и будет средней точкой попадания четырех пробоин (рис. 37, а).
Среднюю точку попадания можно определить также следующим способом: соединить пробоины попарно, затем соединить середины обеих прямых и полученную линию разделить пополам точка деления и будет средней точкой попадания (рис. 37, б).

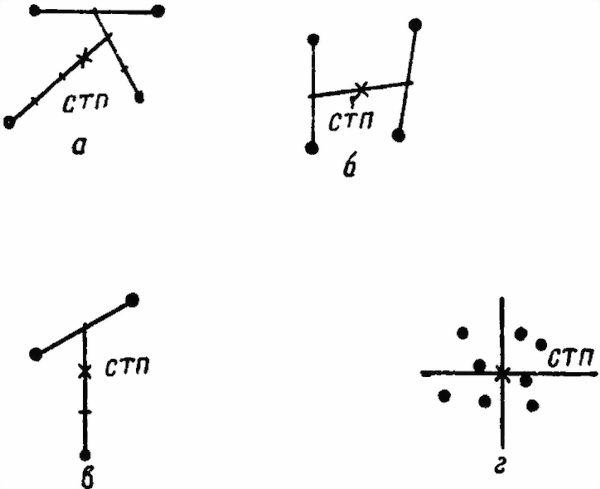

Рис. 37. Определение средней точки попадания:
а, б по четырем пробоинам; в по трем пробоинам; г при стрельбе автоматическим огнем
Если одна из пробоин значительно удалена от. остальных и четыре пробоины не вмещаются в круг диаметром 15 см, то ее следует отбросить и: определить среднюю точку попадания по трем пробоинам. Отбрасывается та пробоина, которая удалена от средней точки попадания, найденной по трем пробоинам, больше чем на 2,5 радиуса круга, в который вместились эти три пробоины.
Средняя точка попадания по трем пробоинам определяется так же, как и по четырем пробоинам, но за среднюю точку попадания принимается точка, отстоящая на два деления от третьей пробоины (рис. 37, в).
92. При нормальном бое средняя точка попадания должна совпадать с контрольной точкой или отклоняться от нее в любом направлении не более чем на 5 см. Пулемет, бой которого при проверке окажется ненормальным, приводится к нормальному бою (согласно ст. 95).
93. После проверки боя пулемета одиночными выстрелами производится проверка боя автоматическим огнем. Для этого пулеметчик производит автоматическим огнем 34 очереди, расходуя 8 патронов, тщательно прицеливаясь под середину нижнего края черного прямоугольника и поправляя наводку после каждой очереди.
Бой пулемета признается нормальным, если не менее шести пробоин из восьми вмещается в круг (габарит) диаметром 20 см и средняя точка попадания при этом отклоняется от контрольной не более чем на 5 см в любую сторону.
Средняя точка попадания
при стрельбе автоматическим огнем определяется следующим способом:
а) сверху или снизу отсчитывается половина пробоин и отделяется (мелом, цветным карандашом) горизонтальной линией;
б) таким же порядком отсчитывается половина пробоин справа или слева и отделяется вертикальной линией.
Точка пересечения горизонтальной и вертикальной линий определит положение средней точки попадания (рис. 37, г).
94. Кучность боя при автоматической стрельбе зависит не только от состояния пулемета, но и от пулеметчика. Поэтому в сомнительных случаях при неудовлетворительной кучности боя стрельбу следует повторить.
Пулемет, бой которого при проверке окажется ненормальным, приводится к нормальному бою автоматическим огнем (согласно ст. 96).
Примечания: 1. Перед тем как передвинуть предохранитель мушки в ту или другую сторону, нужно свинтить гайку на 34 оборота и вывинтить болт на 34 оборота; после окончания передвижения предохранителя ввинтить болт и закрепить его гайкой.
2. Перемещение вершины мушки по высоте на 1 мм (один полный оборот) и перемещение предохранителя мушки на одно деление его шкалы (1 мм) изменяет положение средней точки попадания при стрельбе ни 100 м на 17 см.
96. Если при автоматической стрельбе средняя точка попадания отклонилась от контрольной более чем на 5 см, то после осмотра пулемета и проверки его установки стрельбу следует повторить. Если в результате повторной стрельбы средняя точка попадания все же отклоняется более чем на 5 см, то надо изменить положение мушки. После изменения положения мушки стрельба повторяется.
Если пулемет не удастся привести к нормальному бою автоматическим огнем, то он направляется в артиллерийскую ремонтную мастерскую для осмотра и исправления.
97. По окончании проверки боя пулемета положение предохранителя мушки замечается по делениям его шкалы. Конечный результат проверки боя заносится в формуляр.
а) мушка сбита или погнута, сместилась в сторону, вверх или вниз пули будут отклоняться в сторону, противоположную перемещению вершины мушки;
