31/30. Митрополичьи покои
31/31. Митрополичьи покои. План верхнего этажа
31/32. Митрополичьи покои. Фрагмент интерьера Царской палаты
Митрополичьи покои известны с XVI в. как кельи архимандрита; в конце XVII в. сооружены заново. Верхний этаж и главный северный фасад капитально переделаны в 1778 г. в стиле барокко иждивением митрополита Платона. Здание частично реставрировано в 19381939 и в 1945 гг. И.Трофимовым.
Кирпичный оштукатуренный корпус вследствие рельефа участка имеет с одной стороны два, с другой три этажа. На тыльном и боковых фасадах сохранились фрагменты обработки XVII в.: рамочные обрамления окон и фриз из рельефных полихромных изразцов. Барочное убранство лицевого фасада включает фигурные наличники, обильную лепнину с картушами и портик с колоннами, поддерживающий балкон с кованой изящной решеткой.
Свободная планировка здания и сводчатые помещения нижних этажей сохраняют свой изначальный характер. Парадные верхние комнаты нарядно убраны лепниной и росписью, преимущественно помещенной на сводах. Особенно пышной отделкой отличаются Царская и переделанная в церковь Патриаршая палаты с большими кафельными печами из расписных сюжетных изразцов. При поновлении интерьеров в XIX в. в ряде комнат штофные обои и лепка на панелях и оконных откосах заменены штукатуркой под мрамор.
Царские чертоги построены в конце XVII в.; в 1814 г. здание передано Московской духовной академии, начавшей его переделку. Два широких открытых крыльца-всхода сменили внутренние лестницы, в восточной части корпуса устроен актовый зал, позднее превращенный в домовую церковь, оштукатуренные фасады окрашены охрой. Частичное восстановление наружной отделки памятника начато в 1949 г. И.Трофимовым, продолжено В.Балдиным в 1960-х гг.
Большое двухэтажное здание из кирпича, с нарядным декором из белого камня и полихромных изразцов, принадлежит к лучшим дворцовым сооружениям московского барокко. Его сильно вытянутый прямоугольный объем имеет в обоих этажах парные окна в пышных наличниках, объединенных общим тимпаном. В первом этаже наличники белокаменные, во втором из майолики. Изразцы образуют междуэтажный пояс, венчающий фриз и отдельные вставки на верхних плоскостях стен, расписанных под бриллиантовый руст.
31/33. Чертоги

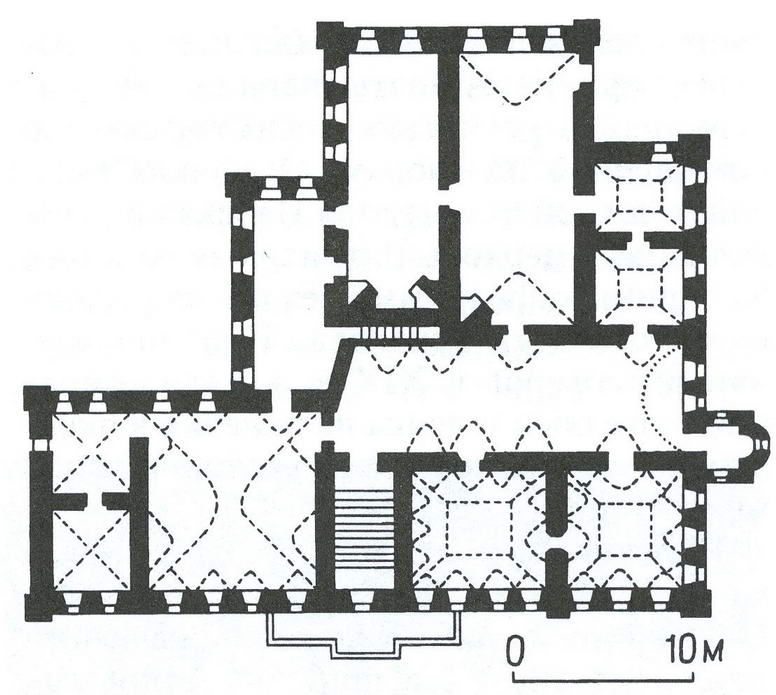

31/34. Чертоги. План второго этажа

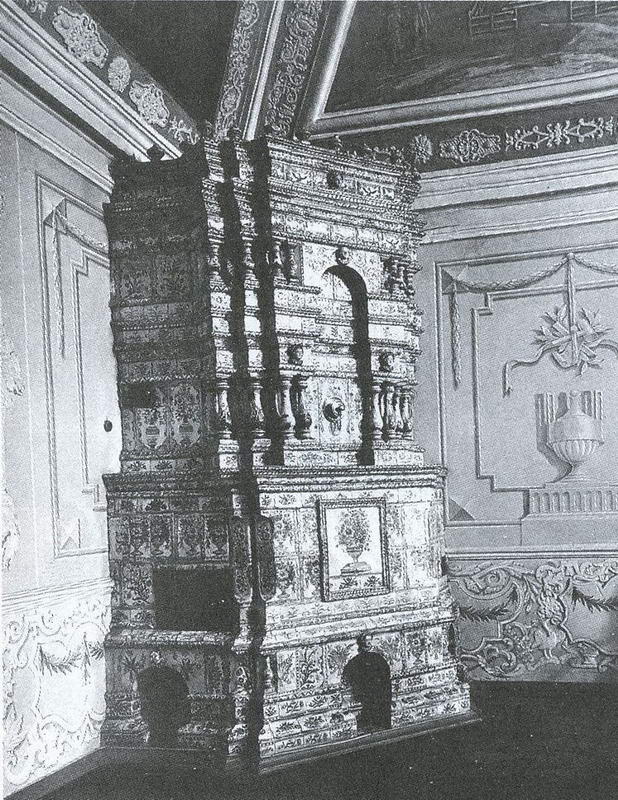

31/35. Чертоги. Изразцовая печь
Сводчатые помещения в каждом этаже образуют две параллельные анфилады. Богатая лепная отделка парадных верхних комнат в стиле барокко, выполненная мастерами Ильей Саевичем в 1745 и Михаилом Зиминым в 1748 гг. по рисункам Н.С.Каменского, сохранилась в западной части корпуса. Особенно нарядна лепнина потолков и стен в спальне и столовой, работы М.Зимина, с изображением баталий Петра I, аллегорических сюжетов и эмблем, сопровождаемых девизами и надписями. Великолепие этих покоев довершают две большие кафельные печи середины XVIII в. из расписных полихромных и синих изразцов с сюжетами и цветочными рисунками. Отделка большинства помещений XIX в.
При духовной академии в XIX в. образовался учебный центр с комплексом построек, занявших территорию монастырского Житного двора. Кирпичные оштукатуренные здания созданы преимущественно в формах позднего классицизма. В художественном отношении более значителен Классный корпус в три этажа, сооруженный в 1839 и надстроенный в 1884 г. Б а н я, 1847 г., и Больничный корпус, 1835 г., увеличенный в 1884 г. надстройкой второго этажа, при сохранении стилевых черт более ординарны. На их фоне выделяется своими размерами и обработкой длинный Библиотечный корпус, 1877 г., в два этажа, характерный для периода эклектики.

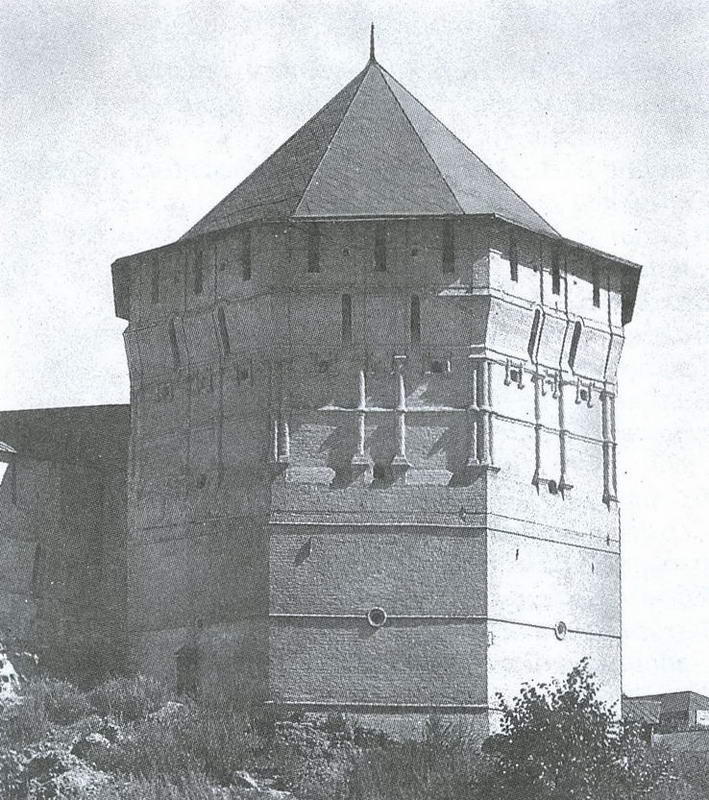

31/36. Пятницкая башня

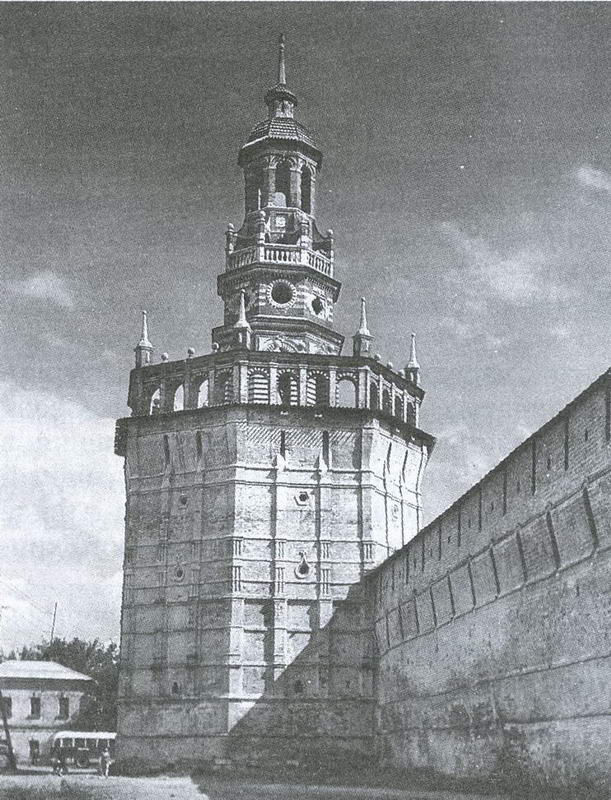

31/37. Уточья башня
31 /38. Сводчатые переходы у Келарской башни
Стены и башни монастыря, замечательный памятник военно-оборонительного зодчества XVIXVII вв., сооружены в 15401550 гг., в середине XVII в. увеличены в высоту и ширину, частично возведены вновь. Изменявшиеся в XVIIIXIX вв., они с 1938 г. находятся в процессе реставрации, начатой И.Трофимовым, продолженной В.Балдиным.
Высокие кирпичные стены с белокаменным цоколем опоясывают два ряда машикулей, отмечающих этапы их строительства. Стены имеют три боевых яруса: с казематами подошвенного боя, с открытой сводчатой аркадой и верхний с галереей, покрытой тесовой кровлей на столбах. По углам крепости поставлены мощные восьмигранные башни Пятницкая, Водяная, Плотничья и Уточья, а по периметру стен прямоугольные Красная, Луковая, Пивная, Келарская, Каличья, Звонковая и Сушильная; две из них Красная и Каличья проездные. Внутри башни многоярусные, с подвалами и сводчатыми перекрытиями, которые заменили прежние деревянные настилы, причем Пятницкая и Пивная с опорными столбами внутри. Завершают башни деревянные шатровые кровли со смотрильнями, некоторые из них сохраняют фигурные купольные покрытия XVIII в. со шпилями. Скупой декор в основном состоит из поясков-валиков, лопаток, изредка полу колонок и аркатурно- колончатых поясов в завершении. Своей нарядностью выделяется Уточья башня, в конце XVII в. получившая декоративный верх стиля московского барокко в виде ажурной ярусной вышки из красного кирпича и белого камня.
