Кирпичная на белокаменных подвалах постройка отличается сложной живописной композицией. Два двухэтажных корпуса палат объединяет стройный шатровый храм на подклете, окруженный крытой папертью и площадками гульбищ. На одной из них стояла двухъярусная звонница на пять колоколов. Ранняя часть палат и особенно церковь имеют нарядный декор, во многом следующий формам XVXVI вв. Рамочные наличники с дыньками и треугольным фронтончиком, лопатки и вертикальные тяги с гирляндами, как у Духовской церкви, сочетаются с кокошниками в завершении стен и в основании шатра. В убранстве верха храма впервые
в московском зодчестве широко использованы зеленые поливные изразцы.
Церковь перекрыта сомкнутым сводом, отделяющим ее помещение от верхнего восьмерика с шатром. В палатах своды сомкнутые, коробовые и лотковые с распалубками.

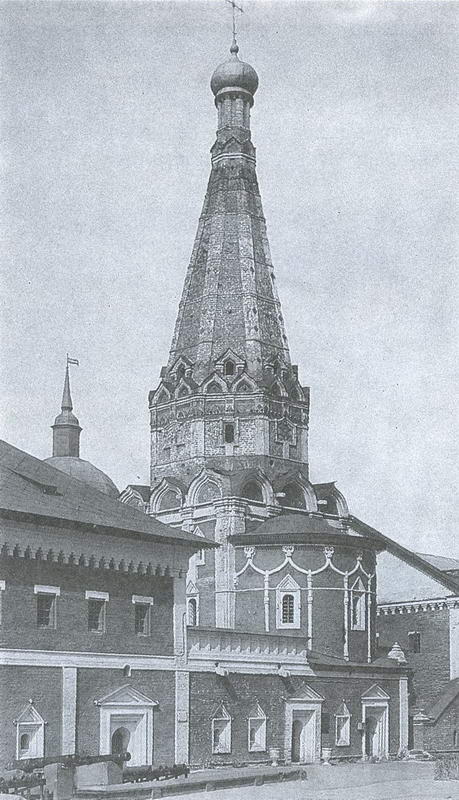

31/20. Больничные палаты с церковью Зосимы и Савватия

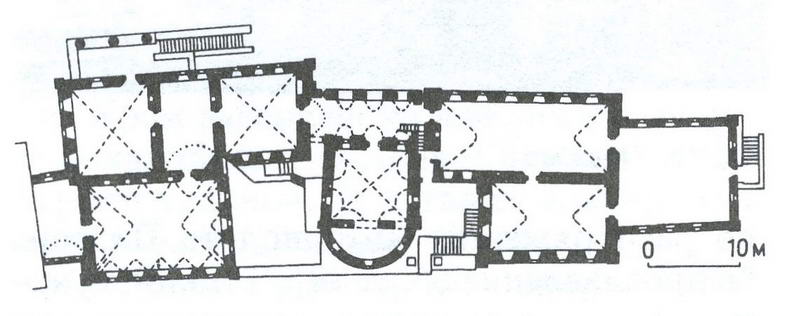

31/21. Комплекс больничных палат. План второго этажа

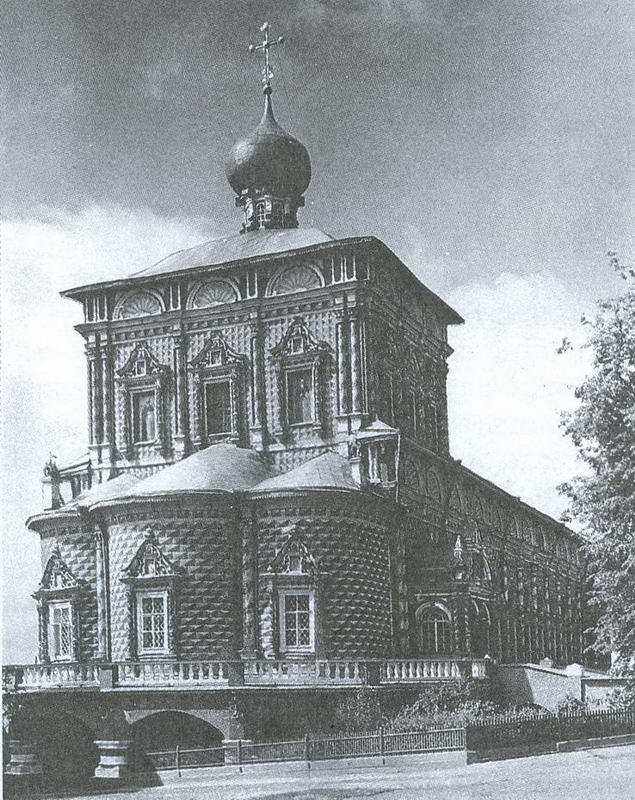

31/22. Трапезная с церковью Сергия Радонежского
Трапезная палата с церковью Сергия Радонежского построена в 16861692 гг. по повелению царей Ивана и Петра. Кирпичное оштукатуренное здание с резным белокаменным убором поставлено на подклет, окруженный открытым гульбищем на аркадах. Часть гульбища восстановлена И. В. Трофимовым в 1940-х гг.
Памятник в формах московского барокко отличается исключительным богатством декоративной отделки и смелостью конструктивных решений, что позволяет причислить его к лучшим образцам аналогичных построек конца XVII в. Украшающие фасады крупные полуколонны, наличники с колонками, увитыми виноградной лозой, с фигурным резным очельем, раковины в завершении стен воспринимаются на фоне дробной многоцветной росписи в шахмат.
В здании
доминирует огромный трапезный зал, 34x15 м, для парадных обедов и приемов. Перекрытый полу лотковым сводом, он образует одно из крупнейших помещений своего времени без промежуточных опор. Для повседневного пользования предназначена малая трапезная в юго-западной части здания. Небольшая, смежная с главным залом бесстолпная трапезная церковь с лотковым сводом на распалубках занимает нижний ярус четверика, увенчанного маленькой главкой; в верхнем размещались монастырский архив и библиотека.

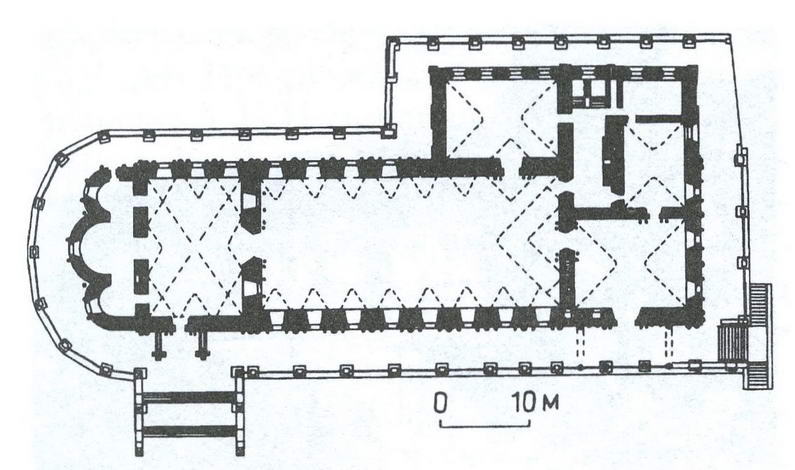

31/23. План трапезной

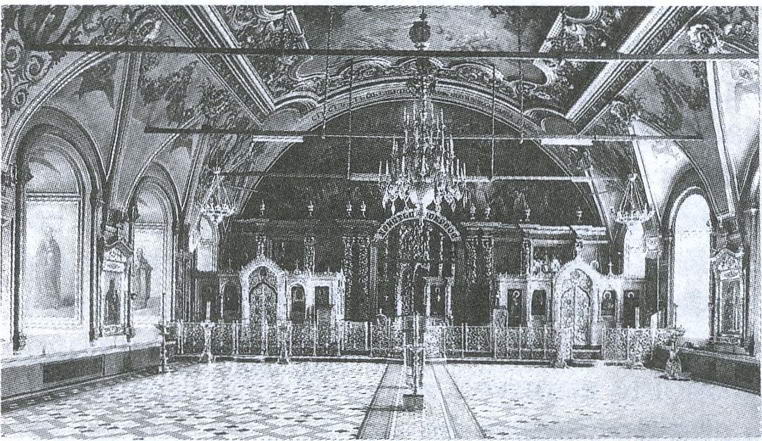

31/24. Интерьер трапезной

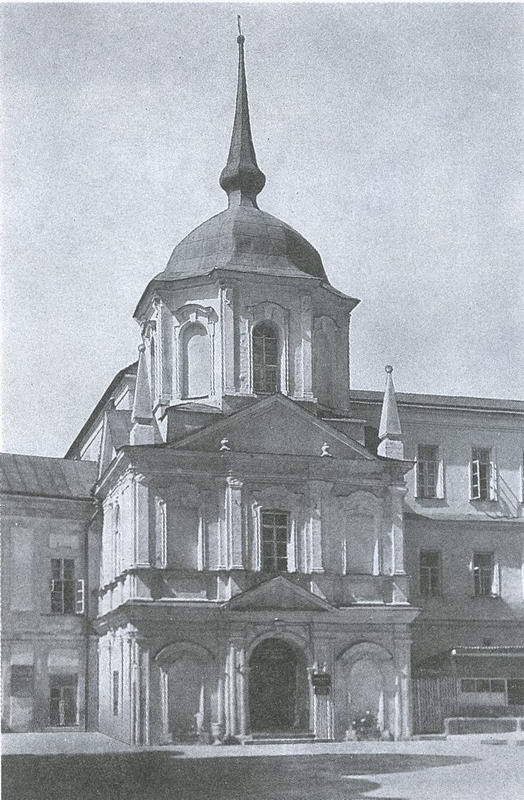

31/25. Крыльцо Казначейского корпуса
Стены и своды основных помещений украшены обильной лепниной, вызолоченной и посеребренной в 1780 г., позднее частично раскрашенной. Внутренние двери, в том числе в церковь, оформлены пышными порталами с резными колоннами. Первоначальная стенопись, выполненная в 17781780 гг. А.Н.Янковским с группой мастеров, скрыта неоднократно обновленной, последний раз в 1911 г., масляной живописью. В церкви живопись реставрирована в 1974 г. под руководством М.Н.Соколовой. Прежний иконостас заменен в 1948 г. великолепным произведением белорусских
резчиков, нарядным иконостасом 1688 г. в формах московского барокко из разобранной церкви Никола Большой крест в Москве.
Кирпичный оштукатуренный Казначейский корпус, трехэтажный с подвалом, заключает в своем объеме ряд административных построек XVII в., объединенных между собой и с лестничной башней в середине XVIII столетия. В 1858 г. корпус получил третий этаж и нынешний невыразительный облик. В составе корпуса находится Крепостная палата, реставрированная В.Балдиным в 19551958 гг. Выступающее с тыльной стороны корпуса мощное сооружение башенного типа в три яруса, на подвалах, прежде было покрыто невысоким шатром. Его нижнюю часть с простыми арочными окнами принято датировать XVI в., более нарядный верх XVII столетием. Этажи, соединенные лестницами в толще стен, перекрыты сомкнутыми сводами с распалубками.
Ризница выстроена по проекту И. Я. Яков лева в 1781 г. Двухэтажное кирпичное оштукатуренное здание с подвалами выдержано в формах раннего классицизма. Сводчатые помещения частично сохранили анфиладную связь.

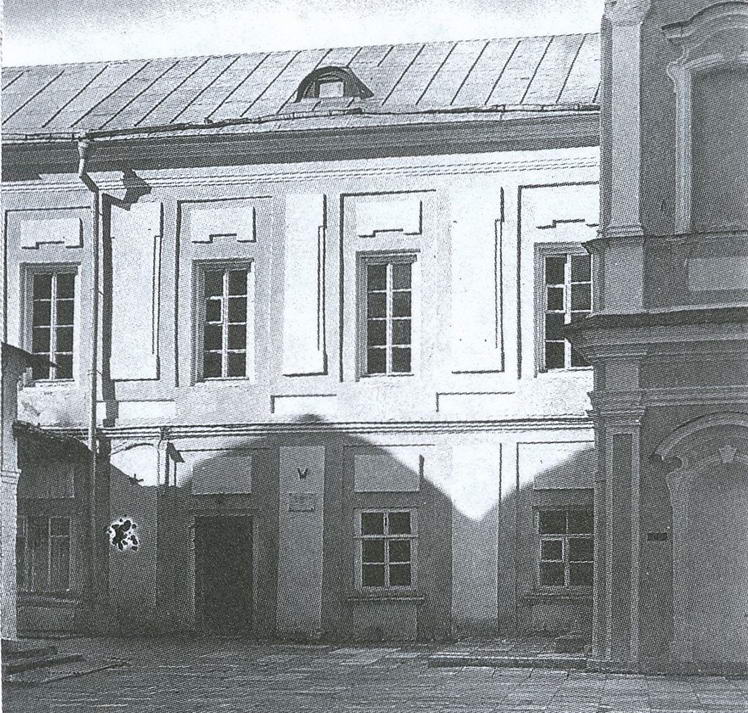

31/26. Ризница

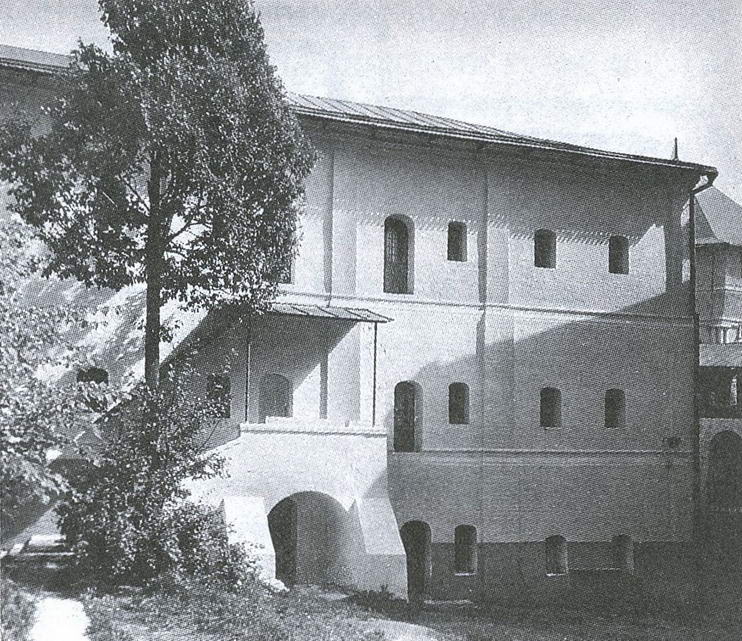

31/27. Предтеченский корпус келий

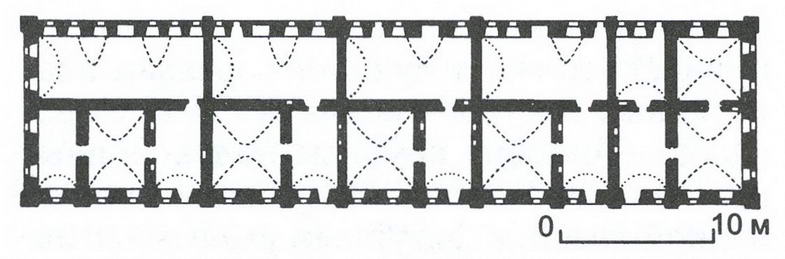

31/28. Предтеченский корпус. План третьего
этажа. Реконструкция В.И.Балдина
31/29. Успенский корпус келий
Корпуса келий Варваринский, Предтеченский, Экономовский, Успенский и Инспекторский двух- и трехэтажные здания с подвалами впервые сооружены из кирпича около середины XVII в. Инспекторский и Успенский корпуса перестроены от основания в 1816 г. по проекту Ф.К.Соколова. Остальные здания, сильно переделанные в XIX в., в основном утратили древнюю планировку и сводчатые перекрытия.
Представление о прежнем облике келий дает Предтеченский корпус, реставрированный В.И.Балдиным и А.Г-.Устиновым в 1960 г. Здание состоит из одинаковых в основном секций по три сводчатых помещения в каждой, с самостоятельными наружными входами. Эта система нашла отражение в членении фасадов лопатками, отвечающими положению внутренних стен. На беленых фасадных плоскостях выделяются своей нарядностью сохранившиеся участки фриза из полихромных ценинных изразцов, подоконники некоторых комнат сложены из глазурованного кирпича с зеленой поливой. В совокупности эти детали свидетельствуют о частичной перестройке корпуса в конце XVII в. На стенах помещений обнаружены следы панелей из чередующихся разноцветных вертикальных полос, вокруг окон и на откосах фрагменты опушек и орнаментальной росписи.
