Настройка календаря дает системе Business Studio возможность использовать интервал времени, в течение которого допустимо возникновение стартовых событий процесса. Замечу, что вы можете создавать и использовать
свои календари круглосуточный, «сутки через двое», ночную смену и любые другие.
Далее настроим количество возникающих событий, как показано на рис. 1.3. (столбец «Количество экземпляров события»).
Для моделирования количества событий использовано обрезанное нормальное распределение. Выберите тип закона распределения «Нормальный» и настройте его параметры, как показано на рис. 1.3.
Видно, что в среднем в день возникает девять заявок на оплату, т.е. инициируется девять экземпляров процесса «Подача заявки на оплату».

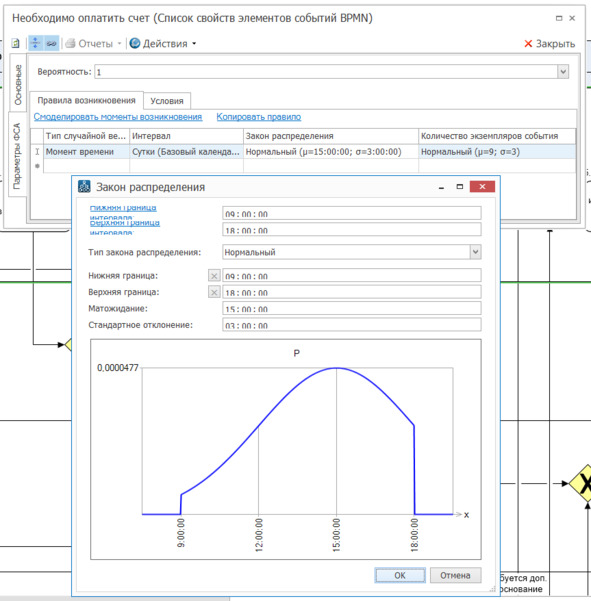

Далее нужно настроить распределение в части поступления заявок на оплату в течение рабочего дня, как показано на рис. 1.4. (столбец «Закон распределения»). Экземпляры процессов «Подача заявки на оплату» могут возникать в течение дня в интервале с 900 до 1800, при этом с пиковой нагрузкой в 1500 (нижняя граница 900, верхняя граница 1800, матожидание 1500, стандартное отклонение 300).
Рис. 1.4. Настройка распределения событий в течение дня.
Как практически узнать вид распределения? Необходимо собрать и проанализировать данные управленческого учета, либо организовать и провести соответствующий хронометраж. В некоторых случаях можно обосновать выбор параметров выполнения теоретически, например, в случае разработки нового процесса «с нуля».
Рис.
1.5. Случайное распределение стартовых событий.

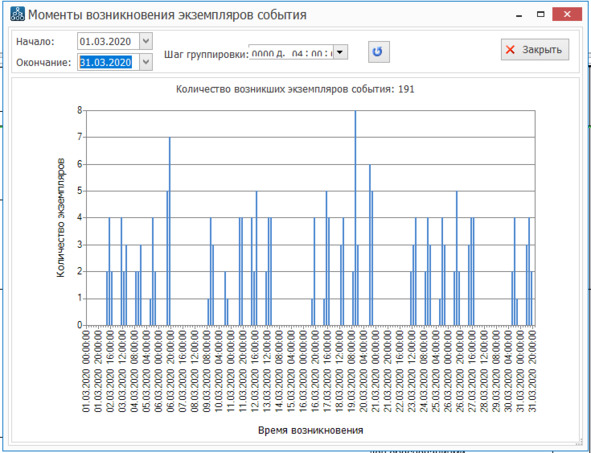

После того, как вы зададите указанные выше параметры, нажмите синюю гиперссылку «Смоделировать моменты возникновения». В результате вы увидите случайное распределение стартовых событий в течение, например, марта 2020 г. Если нажимать кнопку с синей стрелкой, то вид графика будет изменяться. На рис. 1.5 показано, что возникает 191 стартовое событие за месяц (март 2020 года). Вы можете изменить шаг группировки и посмотреть, как изменится диаграмма.
1.3. Нормативное время выполнения операций процесса
Выберите, для примера, операцию «Согласовать заявку» на дорожке «Начальника инициатора платежа». Для этого нужно выделить эту операцию мышкой и по правой кнопке выбрать «Свойства объекта», а затем открыть закладку «Параметры ФСА». Нажмите кнопку с тремя точками справа от параметра «Время выполнения». В открывшемся окне выберите тип закона распределения «Константа» и укажите время 5 минут. Это означает, что процесс задержится на этой операции ровно на 5 минут нормативное время выполнения.
Рис. 1.6. Время выполнения операции процесса.

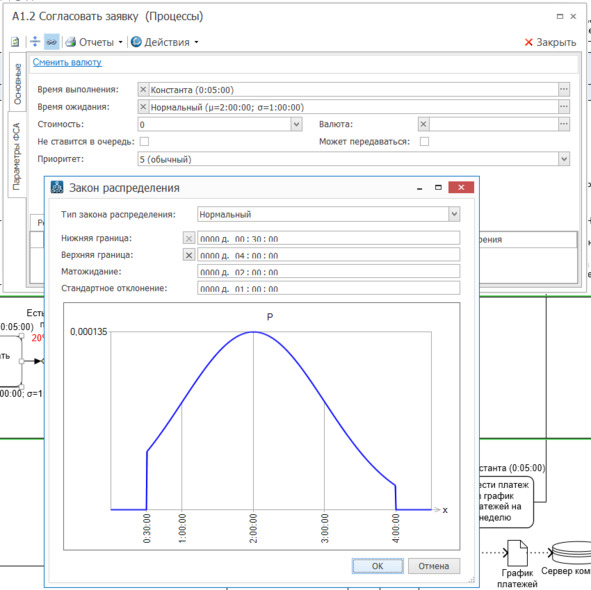

На рис. 1.7 показана настройка времени ожидания. Выберите закон распределения «Нормальный» и задайте параметры как показано на рисунке.
Время ожидания в данном случае задано для того, чтобы имитировать ситуацию с недоступностью ресурса начальника инициатора платежа.
Так как мы будем имитировать один процесс, а не все, в которых участвует данный сотрудник, за счет использования параметра «Время ожидания» мы можем показать, что процесс ждет ресурс (начальника инициатора платежа) от до 30 минут до 4 часов.
Действительно, этот сотрудник не может мгновенно переключиться на выполнение рассматриваемого процесса, имея другие задачи. Но через какое-то время он доберется, наконец, до своего монитора, увидит новую задачу и сможет ее выполнить.
Конкретный вид распределения выбран просто для тренировки в рамках создания модели.
На схеме процесса (рис.1.1) показаны параметры «Раб. Константа», «Ожид. Константа» и другие. Вам нужно настроить время выполнения и время ожидания для каждой операции процесса в соответствии с теми данными, которые приведены на этой схеме.
Напомню, что в случае одновременной имитации нескольких связанных между собой процессов (по событиям, ресурсам), можно не использовать параметр времени ожидания. Система сама будет определять загрузку исполнителей и перераспределять ресурсы между запущенными экземплярами процессов.
Рис.
1.7. Время ожидания.
1.4. Логика процесса
Рис. 1.8. Настройка вероятности переходов.
В Business Studio можно использовать маршрутизацию при выполнении процесса по вероятности (простой вариант), либо по переменным на основе условий (более сложно). Тема настройки и использования переменных для маршрутизации процесса выходит за рамки данной книги, но вы можете найти информацию в руководстве по Business Studio.
1.5. Стоимость ресурсов
Далее для Начальника инициатора платежа укажите для «Ставка в час» значение 250 рублей, для Экономиста ФЭО 175 рублей, для Генерального директора 1500 рублей.
Рис. 1.9. Настройка стоимости ресурсов.
1.6. Имитация процесса
Рис.
1.10. Запуск имитации.
Расположите окно имитации, как показано на рис. 1.11 (т.е. поверх схемы процесса) и нажмите кнопку «Сделать шаг». Вы увидите, что стартовое событие будет выделено жирной окружностью и появится цифра 1. Так же операция «Оформить заявку на оплату» будет выделена жирной рамкой. Это означает, что был запущен первый экземпляр процесса «Подача заявки на оплату».
Вы можете нажимать кнопку «Сделать шаг» несколько раз подряд, наблюдая, как токен будет проходить от операции к операции через соответствующие шлюзы. Таким образом, вы можете дойти до конца процесса, фактически проведя его валидацию. Если вы допустили ошибки (например, неаккуратно привязали стрелки), то имитация будет остановлена.
