На крейсерах типа Шарнхорст П-й основной отсек длиной 10,8 м располагался в районе с 13-го по 22/23-й шп. Трюм отсека разделили двумя продольными переборками на три туннеля гребных валов. По ДП продолжался туннель среднего гребного вала, побортно левого и правого, около них по две масляные цистерны. Через отсек проходили обе палубные платформы. На нижней платформе по ДП в районе с 13-го по 15 1/2-й шп. оборудовали помещение гидравлического насоса, с 15 1/2-го по 17-й шп. находилось
помещение кормового шкафа с аккумуляторными батареями аварийного освещения, с 17-го по 22-й шп. расположили погреба 210-мм снарядов и зарядов кормовой башни и их подъёмники, побортно продолжение туннелей боковых гребных валов.
На верхней платформе по ДП в районе с 13-го по 14 1/2-й шп. находилось помещение механизмов привода кормового шпиля, с 14 1/2-го по 17-й шп. расположили погреба боеприпасов калибра 210-мм и с 17-го по 22-й шп. подъёмники этих снарядов и зарядов. По п/б с 13-го по 17-й шп. оборудовали хранилище стрелкового оружия, патронов и сигнальных ракет и с 17-го по 23-й шп. погреб 88-мм унитарных патронов. По л/б с 12-го по 14 1/2-й шп. находилось выгородка для хранения боевых и практических отделений торпед, с 14 1/2-го по 23-й шп. погреб 88-мм унитарных патронов.
На Блюхере П-й основной отсек, имея схожую компановку и одинаковую длину- 10,8 м, располагался в районе с 17-го по 26-й шп.
На крейсерах типа Шарнхорст в III-м основном отсеке длиной 11,4 м пространство корпуса в районе с 22/23-го по 31 1/2-й шп. занимало заднее машинное отделение (МО). В трюме отсека по ДП между 24 и 31-м шп. установили главную паровую машину, вращавшую средний гребной вал, рядом различные вспомогательные механизмы, конденсаторы и насосы: воздушный, охлаждающей воды, промывочный насос рефулера. На высоте нижней палубной платформы побортно оборудовали кладовые запасных частей. На высоте верхней палубной платформы побортно находились помещения кормовых турбогенераторов (по одному в каждом) с распределительным щитом, трансформатороми и вентиляторами.
В IV-м основном отсеке длиной 11,4м пространство корпуса в районе с 31 1/2-го по 41-й шп. занимало переднее МО, разделённое по ДП переборкой и проходящим над ней центральным коридором на два отделения с двумя водонепроницаемыми трапами каждое. В каждом отделении переднего МО между 33 1/2 и 40 1/2-м шп. установили главные паровые машины, вращавшие боковые винты, а рядом точно такие же вспомогательные механизмы, как и в заднем МО.
Общая длина МО составляла 22,8 м или 16,6% длины корпуса между перпендикулярами, по сравнению, соответственно, с 19,2 м и 15,8% на броненосцах типа Дёйчланд. При этом длина среднего гребного вала составляла 25,2 м, бортовых 30,6 м. Машинная установка состояла из трёх отдельных вертикальных трёхцилиндровых паровых поршневых машин тройного расширения прямого действия все взаимозаменяемые, изготовления завода АГ Германия, Берлин-Тегель. При избыточнном (рабочем) давлении пара 16 кгс/ кв.см. и числе оборотов коленчатого вала в среднем 120 об/мин при суммарной работе три паровые машины развивали номинальную мощность на валах, согласно Groner [7], 26000 л.с. (удельная мощность 2,24 л.с./т нормального водоизмещения), источнику [9], соответственно, 28000 л.с. (2,41 л.с./т), против 19000 л.с. (1,99 л.с./т) у крейсеров типа Роон. Согласно Эверс [5], крейсера типа Шарнхорст должны были достигать контрактной скорости хода 21 уз.; Groner [7] и Hildebrand [8], 22,5 уз., против 21 уз. у крейсеров типа Роон. Прибавка в скорости хода составила полтора узла.
На Блюхере III и IV-й основные отсеки по длине увеличили на одну шпацию до 12,6 м, что позволило при схожей компановке отсеков установить более мощные паровые машины. Общая длина МО составляла 25,2 м или те же 16,6% длины корпуса корабля между перпендикулярами .
Машинная установка состояла из трёх отдельных вертикальных четырёхцилиндровых паровых поршневых машин тройного расширения прямого действия. Согласно Groner [7], при избыточнном (рабочем) давлении пара 16 кгс/кв.см. и числе оборотов коленчатого вала в среднем 122 об/мин три паровые машины при суммарной работе развивали номинальную мощность на валах 32000 л.с. (удельная мощность 2,02 л.с./т нормального водоизмещения), что вызывает сомнение в достоверности указанной величиины. Полагая необходимым иметь удельную мощность 2,4 л.с./т, номинальная мощность должна быть не менее 38000 л.с. Согласно Эверс [5] и Groner [7], Блюхер должен достигать контрактной скорости хода 24,5 уз.; Hildebrand [8], 24,8 уз. Прибавка в скорости хода составила 2 узла.
V-й основной отсек длиной 6 м представлял собой врезку в корпус в районе с 47-го по 52-й шп. Пространство корпуса от настила двойного дна до броневой палубы, ограниченное с бортов коффердамами, разделили по ДП продольной переборкой на два помещения. В трюме побортно оборудовали погреба 150-мм снарядов и зарядов и по одному круглому туннелю для доставки их к орудиям.
Броненосный крейсер Шарнхорст

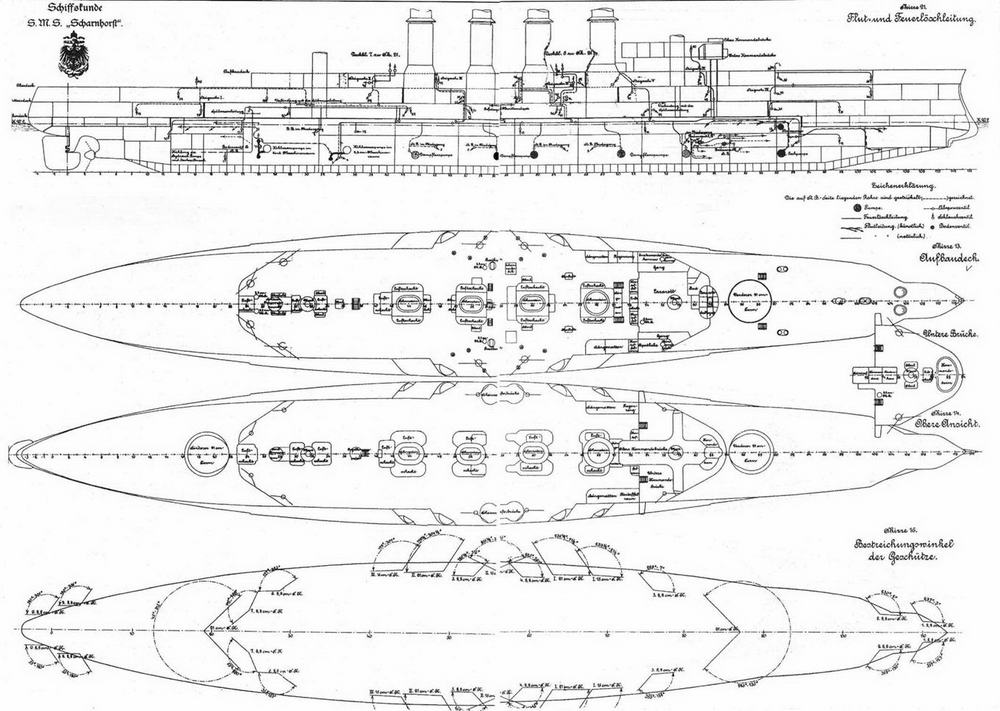

(Сечение по ДП с указанием трубопроводов противопожарной системы и планы палуб)
