В основании цельносварного водоизмещающего корпуса проектировщикам пришлось использовать раму из двух продольных коробчатых балок, изготовленных из тонколистовой стали, соединенных между собой передним и задним поперечными швеллерами, с семью торсионными валами. Для придания жесткости корпусу в верхней его части проложили четыре шпангоута коробчатого сечения, а к корме приварили две такие же стойки еще и для фиксации откидного борта. Носовая часть конструкции представляла собой каркас из штампованных элементов. Листовая сталь толщиной 1,25 мм пошла на обшивку; для обеспечения ее жесткости и прочности снаружи приварили швеллеры.
Днище предполагалась сделать из листовой 2-мм стали, а в носовой части, где существовала возможность удара корпуса о топляки, камни и пни у берега, толщину листа увеличили до 3 мм. Внутри обшивка подкреплялась днищевыми шпангоутами.
Однако заключение военных специалистов по предложенной конструкции оказалось отрицательным. Они посчитали, что создание плавающего транспортера массой 12 15 т, подверженного значительным динамическим нагрузкам, с обшивкой более тонкой, чем у эксплуатировавшихся в то время понтонов, не просто рискованно это граничило с авантюрой. Вызвали нарекания и прочностные характеристики пола грузовой платформы с учетом ее немалых размеров. Задача осложнялась различным распределением нагрузок по платформе в зависимости от перевозимой техники. В то же время необходимо было обеспечить хороший доступ к агрегатам моторно-трансмиссионного отделения, распределительной коробке, карданным валам, к элементам системы управления.
Схема расположения агрегатов силовой передачи:
1лебедка: 2бортовой фрикцион; 3бортовая передача; 4тормозные барабаны; 5карданный вал бортовой передачи; 6главная передача; 7карданный вал лебедки; 8распределительная коробка; 9промежуточный карданный вал; 10карданный вал гребного винта; 11 коробка передач; 12главный фрикцион; 13вал гребного винта; 14кардан вала главной передачи

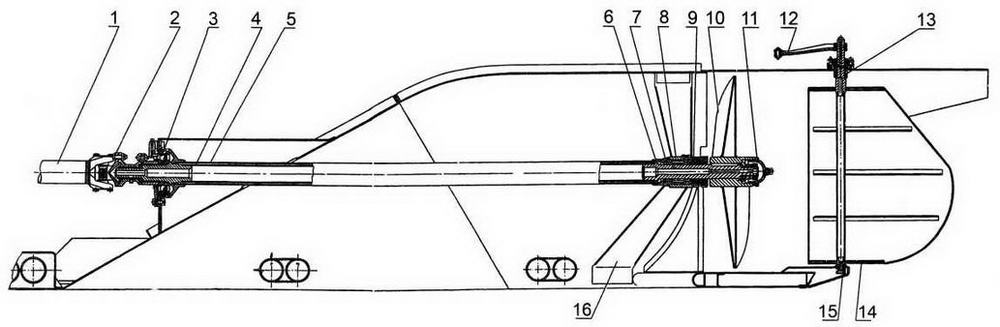

Винтовой движитель и руль:
1карданный вал гребного винта; 2предохранительная муфта; 3, 9шарикоподшипники вала; 4гребной вал; 5кожух вала; 6корпус втулки; 7втулка вала; 8кожух; 10гребной винт; 11кожух сальника; 12румпель; 13,15втулки балпера; 14перо руля; 16стойка
Не остались без внимания вопросы обеспечения безопасности экипажа транспортера, принимающего на борт самоходную технику, учитывая то обстоятельство, что зачастую эти операции могли проводиться ночью с соблюдением условий светомаскировки. Да и установка перевозимого груза с правильной центровкой, чтобы транспортер двигался на воде без крена, являлась первостепенной задачей.
В результате анализа всех требований, предъявляемых военными к грузовой платформе, были найдены оригинальные конструктивные решения, считающиеся в наше время классическими. Так, для транспортеров, автомобилей и артсистем, создающих сосредоточенные нагрузки на платформу, использовали колейную конструкцию: установили в качестве настила две мощные дюралюминиевые коробчатые балки с вертикальными ограничителями шириной 0,68 м. На каждую из них наварили по шесть швартовочных серег. Остальную часть грузовой платформы закрыли легкими фанерными крышками и решетками. В кормовой части для перевозки орудийных расчетов установили сиденья, которые могли складываться вдоль бортов, чтобы не мешать при погрузке и выгрузке техники.
Погрузка на платформу производилась через задний откидной борт. Однако здесь возникла еще одна проблема обеспечение герметичности четырехметрового стыка. Решили ее несложно: по задней кромке платформы поставили металлическую планку с губчатой резиной, а на откидном борте круглый пруток, который накрепко прижимался к резиновой поверхности крепежными замками.
Отделение управления разместить впереди, как планировалось вначале, не удалось, и его перенесли далеко в корму даже за задние упоры балок настила. При этом кузов автомобиля ЗИС-151, закрепленного на платформе, нависал над головами экипажа транспортера. Для создания элементарной защиты водителя от грязи, дождя и снега устанавливался быстросъемный брезентовый тент.
Проблему вызвал выбор силовой установки транспортера. Для трехтонного груза требовался двигатель мощностью около 150 л.с. Такого мотора отечественная промышленность не выпускала, но на серийных артиллерийских тягачах ставили американские дизели GMC-4-71 аналогичной мощности. Ярославский автомобильный завод только готовился к производству копии этого двигателя под маркой ЯМЗ-204. Для опытной машины выбрали американский дизель в расчете на то, что к моменту завершения испытаний появится его ярославская модификация.
Сложным оказалось и крепление элементов силовой установки к корпусу, выполненному из тонколистового металла. Наиболее подходящим местом для этого были торсионные балки, но, передавая нагрузки от торсиона на нежесткий корпус, они могли существенно деформироваться, что привело бы к разрушению двигателя. Для компенсации деформаций
во всех точках крепления установили мощные резиновые амортизаторы. Поставив карданные валы со шлицевыми соединениями, решили вопрос с взаимной центровкой агрегатов силовой передачи.
