Компоновка транспортера К-61:
1 барабан лебедки; 2фара ФГ-1А2; 3фара-прожектор; 4радиостанция ЮРТ-12; 5антенна радиостанции; 6выходные патрубки откачивающей системы; 7брезентовый тент кабины (рабочее положение); 8водооткачивающий насос; 9водозаборник насоса; 10коробка передач; 11 двигатель ЯАЗ М-204В; 12радиатор; 13кожух выхлопной системы; 14балка настила; 15ручной водооткачивающий насос; 16ручка откидного борта с тягой (положение при закрытом борте); 17ручка откидного борта (положение показано пунктиром при откинутом борте); 18откидной борт (ранний вариант с трубчатой фермой); 19штырь-фиксатор артсистем; 20откидная аппарель (ранний вариант ферменной конструкции); 21 буксирный прибор; 22ленивец; 23перо руля; 24гребной винт; 25вал гребного винта; 26опора двигателя; 27опорный каток; 28главная передача
Проблемы конструктора
После определения основной компоновочной схемы и габаритных параметров машины в ОКБ приступили к решению следующей, не менее важной задачи созданию кузова: легкого, прочного, герметичного, с вместительной грузовой платформой, приемлемой гидродинамикой, технологичного в производстве, надежного в эксплуатации.
Поскольку отечественного аналога не существовало, а сведения о зарубежных машинах были крайне скудны, свои поиски коллективу А. Кравцева пришлось начать практически с нуля: отсутствовали теоретические исследования гидродинамики гусеничных и колесных плавающих машин, методики расчета и технологии изготовления тонкостенных металлических конструкций таких размеров; не было практического опыта перевозки транспортерами по суше и на воде артиллерийских систем и автомобилей массой около 5 т с большими динамическими
нагрузками, погрузки, разгрузки и швартовки перевозимой техники; не существовали эксплуатационные требования к конструкции, срокам службы и ремонтопригодности амфибийной машины.
Гусеничный плавающий транспортер К-61 ижевского завода "Строммашина"с модифицированным откидным бортом, фарами с маскировочными насадками ФГ-26 и габаритными светильниками ГСТ-26 (волноотбойные щитки и тент кабины в рабочем положении)

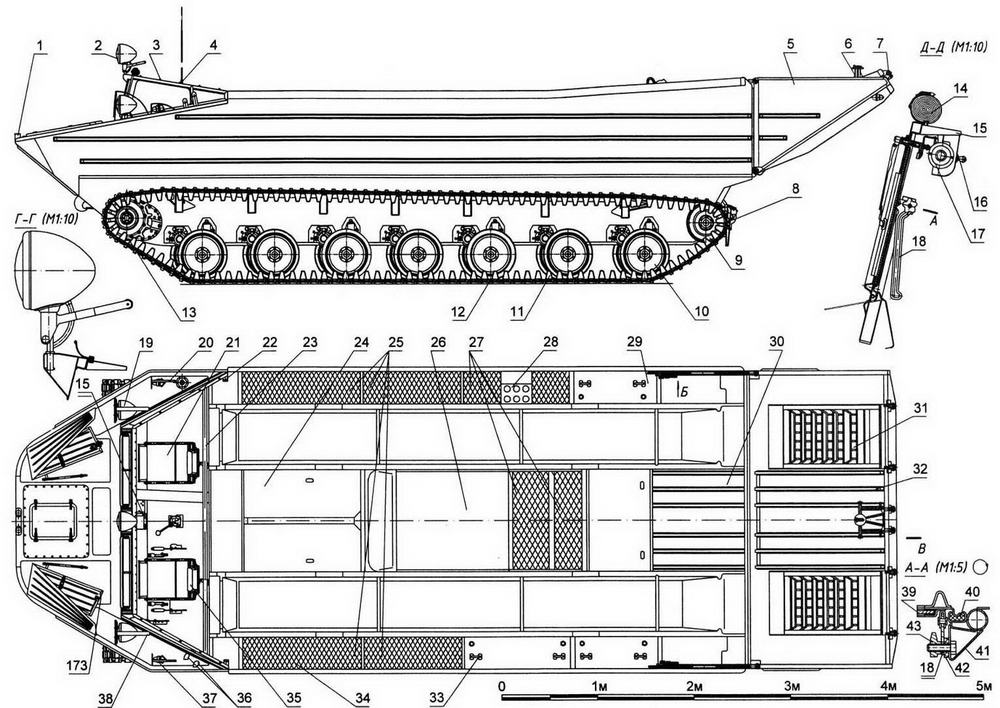

Гусеничный плавающий транспортер К-61:
1 кнехт; 2фара-прожектор; 3кнопка люверса; 4антенна радиостанции Р-113; 5откидной водоизмещающий борт; 6штырь-фиксатор артсистем; 7ось откидной аппарели; 8буксирный крюк; 9ленивец; 10опорный каток; 11 трак; 12палец трака; 13венец ведущей зубчатки; 14брезентовый тент кабины; 15кронштейн стеклоочистителя; 16выключатель стеклоочистителя; 17электродвигатель стеклоочистителя; 18кронштейн переднего стекла; 19фара ФГ-1А2; 20габаритный светильник ОКБ ИВ с зеленым светофильтром; 21 сиденье командира; 22кронштейн крепления трубы тента; 23труба тента (в транспортном положении); 24 средний щиток пола; 25накладная планка; 26капот двигателя; 27заборные решетки двигателя; 28кожух выхлопной системы; 29крышка бортового сиденья; 30обшивка кормы; 31ребро балки настила; 32ребро жесткости заднего борта; 33ручка бортового сиденья; 34отсек аккумуляторных батарей; 35подушка спинки сиденья механика-водителя; 36выходные патрубки откачивающей системы; 37, 48, 49габаритные светильники с красным светофильтром; 38ограждение фары; 39переднее стекло; 40прокладка губчатой резины; 41рама переднего стекла; 42прокладка; 43маховик; 44щеткодержатель стеклоочистителя: 45кронштейн фары-прожектора; 46крышка лючка слива масла главной передачи; 47передний буксирный крюк; 50перо руля; 51 ось- торсион заднего борта; 52гребной винт; 53тормозной барабан; 54сапун бортовой передачи; 55картер бортовой передачи; 56ступица ведущей зубчатки; 57, 113, 127лабиринтное уплотнение; 58собачка защелки буксирного крюка; 59защелка буксирного крюка; 60цепь крюка; 61 пружина; 62ручка тяги откидного борта; 63клипс рукоятки-фиксатора; 64рукоятка-фиксатор; 65тяга откидного борта; 66волноотбойный щиток; 67антенна радиостанции; 68брезентовый тент кузова; 69бортовой клапан тента; 70задний клапан тента; 71 каркас тента; 72люверс тента; 73крючок кузова; 74ферменный каркас откидного борта; 75кронштейн поддерживающей

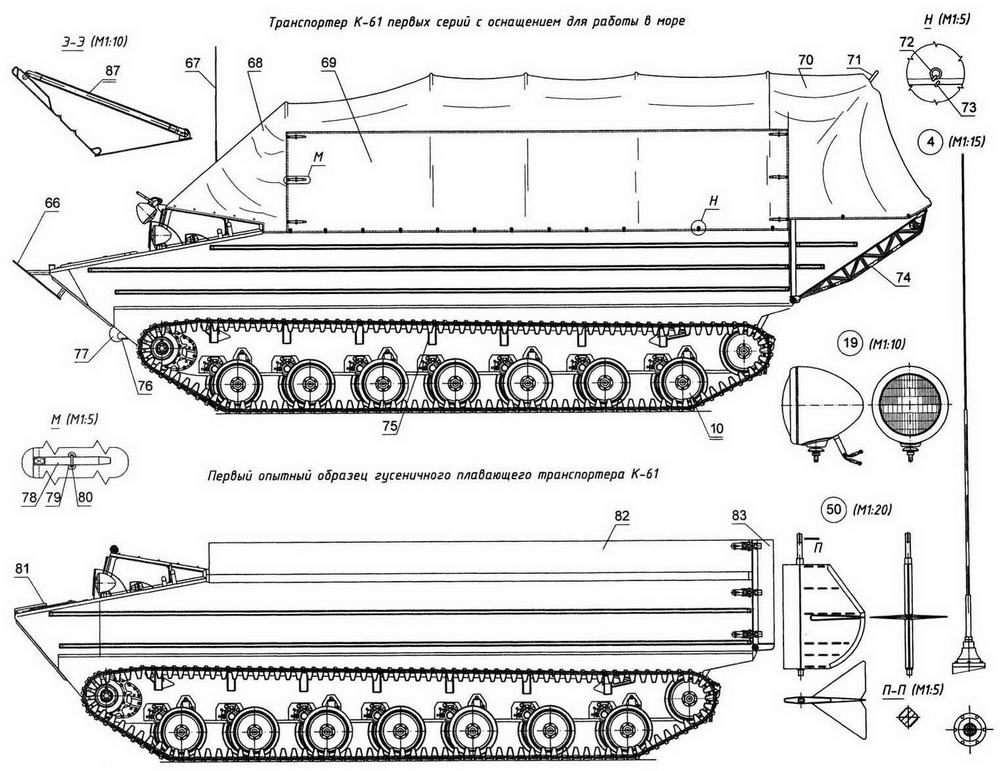

рейки; 76защелка буксирного крюка; 77буксирный крюк; 78ремешок клапана тента; 79люверс клапана; 80металлическая петля тента; 81 волноотбойный щиток; 82фальшборт; 83откидной борт; 84крышка люка отсека лебедки; 85правый передний волноотбойный щиток; 86боковой правый волноотбойный щиток; 87фиксатор волноотбойного щитка; 88петля крышки люка лебедки; 89рояльная петля правого бокового волноотбойного щитка; 90клипс носовой панели; 91 фара ФГ-26 со светомаскировочной насадкой; 92габаритный светильник с зеленым светофильтром; 93брезентовый тент кабины (в рабочем положении); 94балка настила; 95крышка ящика ЗИП; 96кормовой настил; 97рукоятка замка крышки лебедки; 98боковой левый волноотбойный щиток; 99крышка люка лебедки; 100крючок тента; 101резинка крючка; 102усилительная накладка тента; 103пробка заглушки торсиона; 104заглушка; 105, 107, 109втулки; 106торсион; 108ось балансира; 110резиновая заглушка; 111 балансир; 112резиновый бандаж; 113лабиринтное уплотнение; 114кронштейн подвески; 115фиксатор балансира; 116корпус упора; 117боек упора; 118передний упорный кронштейн поддерживающей рейки; 119полоз рейки; 120задний упорный кронштейн; 121 регулировочная муфта тяги стеклоочистителя; 122тяга стеклоочистителя; 123левая рама переднего стекла (праваяотраженный вид); 124кронштейн аппарели; 125настил аппарели; 126ручка рамы; 128скоба кривошипа ленивца; 129гайка стопорной муфты; 130стопор; 131 стопорная муфта; 132стопорная втулка; 133кривошип ленивца; 134продольная балка аппарели; 135крышка крепления артсистем; 136пружина рукоятки крепления штыря; 137рукоятка крепления; 138модифицированный штырь; 139, 153рычаги управления гребными винтами; 140рычаг «винты-гусеницы»; 141контрольная панель; 142выключатель массы; 143педаль главного фрикциона; 144манометр масла; 145, 150рычаги фрикционов; 146штурвал рулей; 147педаль подачи топлива; 148рычаг ручной подачи топлива; 149кнопка стартера; 151рычаг переключения передач; 152главная передача; 154тумблер-выключатель щитка приборов; 155шильдик щитка; 156, 168сигнальные лампы (красные); 157предохранитель рации; 158указатель уровня топлива; 159амперметр; 160вольтамперметр; 161 тумблер- переключатель; 162передний кронштейн кабины; 163каркас сиденья механика-водителя; 164, 166зубчатые полумуфты замка спинки сиденья; 165болт зубчатой муфты; 167планка крепления сиденья; 169термометр А78; 170тахометр; 171спидометр; 172кнопка сигнала; 173левый передний волноотбойный щиток
