Вращение башен на Inflexible производится гидравлическими приспособлениями, а не с помощью пара, как это устроено на его предшественниках: Thunderer и Dreadnought. Та же гидравлическая сила применена на Inflexible и для заряжания и управления его огромными орудиями. Такое предпочтение перед паром сделано потому, что вращение башен можно исполнять боле правильно и спокойно, не прибегая,
для остановки их во всякое время, к помощи зажимательных тормозов. Гидравлическая сила доставляется к каждой башне от нагнетательной машинки, развивающей до 170 лошадиных сил. Получаемая таким образом сила приспособлена к вращению башен посредством двух гидравлических машинок, из которых одна запасная, на случай повреждения другой.

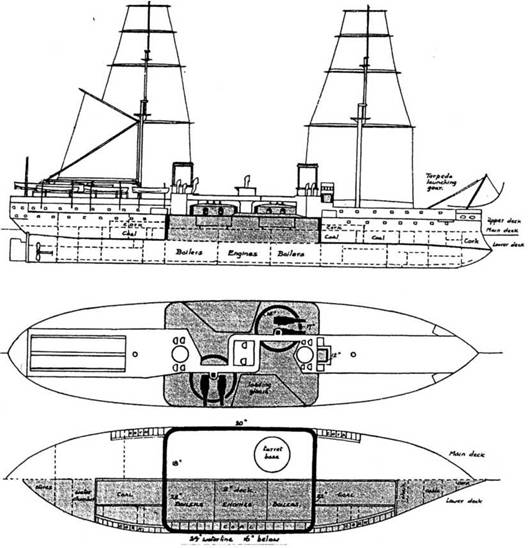

Наружный вид с указанием бронирования, вид сверху и планы нижней и броневых палуб броненосца Inflexible. 1881 г. (Из книги О. Parkes British Battleships. London. 1966 г.)
Движение передается мотылевому валу тремя качающимися помповыми цилиндрами, ныряла или поршни кнторых имеют 4,5 дм в диаметре, с ходом в 1 ф 6 д. Этот вал действует на шестерню, которая входит в зубчатую полосу кругом основания башни и заставляет ее вращаться. На испытаниях башня поворачивалась кругом в 1 мин 8 сек, при 42 оборотах левой машинки, а в обратную сторону-в 1 мин 10 сек, при 40 оборотах. С помощью же одной правой гидравлической машинки башня сделала полный оборот в 1 мин 16 сек при 37 оборотах машинки, а в обратную сторону в 1 мин 18 сек при 36 оборотах. Давление на поршни цилиндров было 750 фунтов на кв. дм, а давление пара в нагнетательной машинке равнялось 68 фунтам. Затем, при самом медленном вращении, башня двигалась совершенно спокойно и в полной исправности.
Вес вертикальной брони, расположенной по каземату и башням 2250 т; вес горизонтальной брони, положенной на палубы 905 т; общий вес одной брони 3115 тонн, а брони с подкладкой около 4910 тонн.
Inflexible имет машину совокупной системы, с вертикально-опрокинутыми цилиндрами, в 1200 номинальных сил, которая изготовлялась на завод г. Эльдера в Глазго. Для приведения в действие двух винтов, которыми снабжен этот броненосец, машина его разделяется продольной переборкой на две: правую и левую, которые могут действовать совершенно независимо одна от другой и должны были, по контракту, развить на пробе вместе не мене 8000 индикаторных сил. Каждая машина с тремя цилиндрами, из которых один высокого давления, расположенный в середине, имеет диаметр 70 дм, и два боковых низкого давления, диаметром 90 дм каждый; ход поршня 4 ф; скорость хода его 572 ф в минуту; общая кубическая вместимость всех цилиндров 707 куб. ф.
Цилиндры имеют паровую рубашку и соединены вместе связанными болтами, продолженными до переборок, чтобы, в случае таранения или столкновения, могли более прочно удерживать цилиндры на своих местах. Поршневые штоки у цилиндров двойные и соединяются поперечниками и ногою с мотылем. Они имеют по 7 дм в диаметре, а нога 9 дм в диаметре и длину 7 ф 6 дм. Клапаны с поршневым устройством и приводятся в действие приводом Стефенсона, а обратное движение дается им остроумным соединением паровой и гидравлической силы.

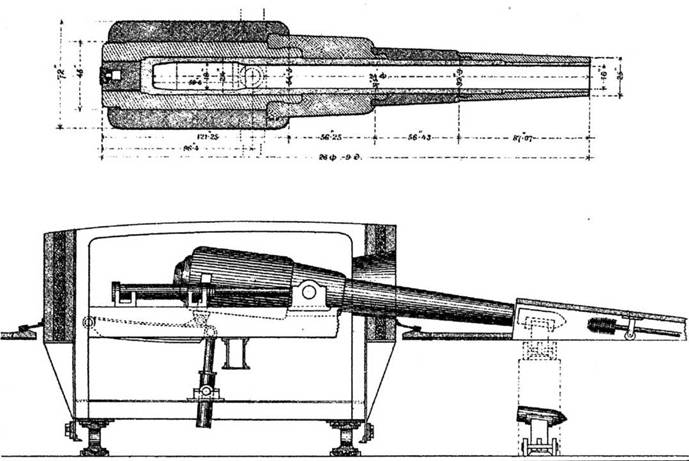

Продольный разрез 81-тонного орудия и продольный разрез башни броненосца "Inflexible" с указанием способа заряжания. 1881 г. (Из книги П. Мордовина Новейшие английские броненосцы". С.-Пб., 1884 г.)
Наружные станки цилиндров высокого давления сделаны из фосфористой бронзы, толщиной 2 дм; внутренняя оболочка цилиндров из прессованной стали Витворта, которая обладает не только легкостью, но и большей прочностью сравнительно с обыкновенно употреблявшимся для этого металлом. Машины пускаются в ход с помощью вспомогательного парового привода, клапаны которого приспособлены к приемнику. Пар из цилиндров низкого давления выходит в отдельные холодильники поверхностного охлаждения, имеющие общую охлаждающую поверхность 16000 кв. фут.
Пар охлаждается внутри нескольких рядов трубок, имеющих наружный диаметр 3/4 дм и которых в каждом холодильнике считается не менее 6650. Холодильники эти с таким устройством, что могут действовать и обыкновенным инжекционным охлаждением пара.
Циркуляционные помпы приводятся в действие отдельными машинками, из которых каждая имеет свою питательную и трюмную помпы с воздушным насосом, действующими посредством рычагов от поперечников. Воздушные насосы сделаны из пушечного металла, с диаметром в 34 дм и ходом поршня 2 ф 3 дм, причем вода отливается ниже бронированной палубы. Центробежные помпы помещены на такой высоте, что даже в случае сильной течи, от которой трюм может наполниться водой до высоты 12 ф, они могут действовать совершенно свободно. Кроме того, имеются еще: двойного действия ручные помпы, расположенные
попарно; машинки питательных донок, каждая с помпами двойного действия 4 дм в диаметре; трюмные дннки, каждая с помпами двойного действия 6 дм в диаметре; пожарные машинки, с помпами двойного действия 8,5 дм в диаметре.
Машинки, приводящие в действие циркуляционные помпы, могут также выкачивать воду из трюма в случае сильной течи от таранения или столкновения с другими судами; в крайности же, эту работу могут исполнять и циркуляционные помпы. Кингстоны проведены чрез двойное дно и соединены с каждой из пожарных помп с помощью всех своих водоотливных средств, Inflexible в состоянии выбрасывать из себя более 4500 т воды в течение часа.
