Существенной по тем временам конструктивной особенностью самолета являлось его шасси, которое оказало значительное влияние на разработанные Кертиссом конструкции - шасси состояло из трех колес, позволявших увеличивать угол атаки при взлете, что являлось заметным шагом вперед по сравнению в полозковым шасси самолетов братьев Райт.

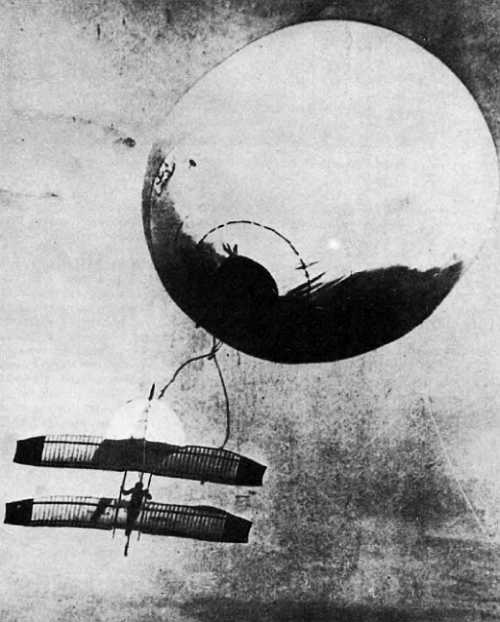

Рис. 2.7.Удачный тандемный планер Монтгомери (1905 г.).
Монтгомери не был летчиком, поэтому полеты на планере выполнял профессиональный акробат Дэниэл Мэлони. Планер подвешивался под аэростатом. Затем Мэлони должен был освобождать планер, демонстрировать выдающуюся по тем временам маневренность аппарата и совершать посадку. К сожалению, во время отделения планера от аэростата одна из расчалок зацепилась за трос, а после того, как летчику удалось ее освободить, сложилось одно из крыльев. В результате катастрофы летчик погиб. Монтгомери впоследствии прекратил работы но тандемным схемам и строил самолеты традиционных схем с тянущим винтом. На одном из них в 1911 г. разбился и он.

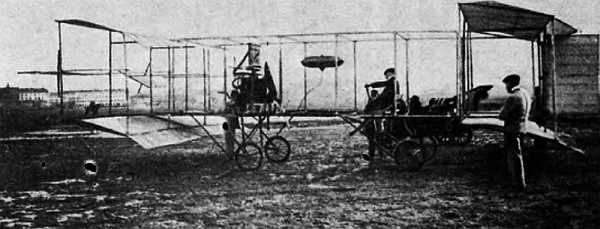

Рис. 2.8.Французский тандемный биплан (1907 г.). Отметим опущенный вниз носок поверхности ПГО.
Для обеспечения балансировки аппарата в горизонтальном полете приходилось сильно отклонять вниз руль высоты; вероятно, установочный угол переднего крыла был слишком велик по отношению к углу установки заднего крыла, из-за чего необходимую балансировку можно было обеспечить лишь отклонением руля высоты, расположенного в носовой части фюзеляжа.
Такая схема отклонения поверхностей приводит к возникновению значительного балансировочного сопротивления, что становится серьезным препятствием при выполнении полетов для самолетов, оснащенных маломощными силовыми установками.
Следует сказать, что и сегодня потери на балансировку зачастую вызывают снижение скорости создаваемых самолетов.
Основные данные:силовая установка... двигатель «Антуанетт» мощностью 50 л. с. (36,75 кВт);
размах крыла... 10,15 м;
взлетная масса... 519 кг.

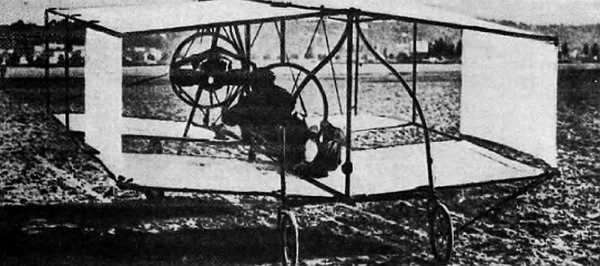

Рис. 2.9.Французский тандемный самолет «Цезарь»
Этот самолет является характерным для ряда проведенных в 19071911 гг. экспериментов, которые окончились неудачей и были забыты. Создавшие эти самолеты авиаторы стали строить аппараты других типов, а финансировавшие их фирмы потерпели крах.
В ранних вариантах летательный аппарат «Цезарь» оснащался двумя воздушными винтами, приводимыми в движение с помощью цепной передачи от двигателя, установленного в центральной части фюзеляжа. Показанная на фотоснимке модель оснащалась одним воздушным винтом с непосредственным приводом, причем спутный след винта проходит через зону размещения летчика. Оба крыла имеют профилировку на участке от носка до заднего лонжерона, а за ним представляют собой плоскую поверхность. Главной особенностью самолета является наличие двух крыльев для уменьшения размаха при заданной площади. Управление самолетом по крену осуществлялось с помощью элеронов (аналогично тому, как это делается на самолете Кертисса 1909 года); для управления по тангажу самолет оснащался передним горизонтальным оперением. Позади заднего крыла были установлены сдвоенные рули направления.
Пространство между передним и задним верхними крыльями было также заполнено несущей поверхностью. Применительно к этому самолету можно было говорить о тандемном расположении только нижних крыльев (рис. 2.10).
До нас дошло очень мало сведений об этой машине; представляется маловероятным то, что она когда-либо летала во-первых, из-за явно недостаточной мощности двигателя с толкающим винтом, а во-вторых, из-за отсутствия профилировки несущих поверхностей.
Рис. 2.10.Маленький французский тандемный самолет «Кёшлэн» (1908 г.).
Рис. 2.11.Самолет авиации ВМС Германии «Эртц W.6 Шунер» (1916 г.)
В конструкции этого самолета реализован принцип Лэнгли, состоящий в использовании раздельных поверхностей оперения, расположенных за коротким корпусом и состоящих из традиционного неподвижного стабилизатора и вертикального оперения с рулями высоты и направления. Элероны были размещены на переднем верхнем крыле.
В фюзеляже располагались два двигателя фирмы «Мейбах» мощностью 240 л. с. (176.4 кВт); каждый из них приводил в движение толкающий винт, расположенный за передним крылом. «Эртц W.6» имел размах крыла около 20 м и довольно значительную взлетную массу 5020 кг, поэтому максимальная скорость полета самолета составляла всего 117 км/ч. Управление по крену не отличалось высокой эффективностью, поэтому на задних крыльях впоследствии также были установлены элероны.
Фоккер являлся одним из наиболее талантливых конструкторов авиационной техники. В период с 1913 по 1918 гг. он построил более 50 различных моделей самолетов.
Небольшой триплан Фокксра, как и все остальные машины его конструкции, имел ряд модификаций, наиболее необычной из которых стал
«тандем», получивший название V.8. Самолет имел удлиненный фюзеляж, а звездообразный двигатель мощностью 110 л. с. был заменен на рядный двигатель водяного охлаждения мощностью 160 л. с. (117,6 кВт). Стандартный комплект трех крыльев прямоугольной формы был установлен в носовой части самолета, а новый бипланный комплект таких же крыльев - в центральной части; наконец, штатное для самолета Dr-1 хвостовое оперение располагалось в хвостовой части фюзеляжа (рис. 2.12).
