Спектральные зависимости коэффициента поглощения (см. рис. 2.1) показывают, что, применяя кремний, можно использовать для преобразования в электрический ток большую часть солнечного спектра (излучение с длиной волны 1,1 мкм и короче), т. е. более 74 % энергии внеатмосферного солнечного излучения. Для арсенида же галлия фотоактивным (способным перебросить электроны через запрещенную зону) является излучение с длиной волны 0,9 мкм и менее, и в силу только этого ограничения лишь 63 % энергии Солнца во внеатмосферных условиях может быть преобразовано в электрическую. Однако из-за непрямых оптических переходов и малых значений коэффициента поглощения в области края основной полосы поглощения толщина кремниевого солнечного элемента, поглощающего все фотоактивное излучение, должна быть не менее 250 мкм, в то время как аналогичная толщина солнечного элемента из арсенида галлия может составлять не более 25 мкм. Эту особенность спектральных характеристик поглощения необходимо учитывать при разработке высокоэффективных и дешевых тонкопленочных солнечных элементов.
Если энергия фотонов падающего излучения настолько мала, что они не могут перебросить электроны из валентной зоны в зону проводимости, то под воздействием излучения электроны могут совершать переходы внутри разрешенных зон, Это отразится на спектре поглощения в длинноволновой области непосредственно за краем основной полосы поглощения полупроводника. Данный вид поглощения, получивший название поглощения свободными носителями, проявляется тем сильнее, чем выше концентрация ионизированных примесей и, следовательно, свободных носителей заряда в полупроводниках, а также чем больше количество свободных носителей, инжектированных в полупроводник под действием света или электрического тока.
Изучение спектров поглощения длинноволнового излучения в
полупроводниках привело, как уже указывалось, к обнаружению еще нескольких видов поглощения: на колебаниях решетки; примесного; экситонного, связанного с возбуждением пары электрон дырка, однако не влияющего на концентрацию свободных носителей заряда, в силу того что по кристаллу в этом случае движется возбужденное состояние, а не отдельно электрон и дырка.
Спектры поглощения дают обширную и полезную информацию о структурных особенностях кристалла, о степени его легирования, позволяют определить энергию активации примесей и, следовательно, положение занимаемых ими в запрещенной зоне энергетических уровней. C помощью спектров поглощения удается исследовать даже столь тонкий эффект, как присутствие в кремнии растворенного кислорода (благодаря характерной для него полосе поглощения при 9 мкм), и определить концентрацию кислорода в кремнии.
Коэффициент отражения полупроводников в области основной полосы поглощения практически не зависит от степени легирования примесями, ионизирующимися при комнатной температуре, однако в длинноволновой области спектра наблюдается резкий рост коэффициента отражения с увеличением количества таких примесей и, следовательно, концентрации свободных носителей в полупроводнике, что позволяет получить из результатов оптических измерений дополнительную информацию об электрофизических характеристиках полупроводника.
Спектральные зависимости коэффициента отражения кремния, легированного сурьмой, мышьяком и фосфором, с концентрацией свободных носителей заряда (электронов) от 7,4×1018 до 1,67×102° см-3, и арсенида галлия, легированного цинком, с концентрацией свободных носителей заряда (дырок) от 1,7×1019 до 1,5×1020 cм-1, представлены на рис. 2.2, где хорошо видны положение минимума на спектральных кривых отражения от поверхности кремния и арсенида галлия и зависимость длины волны минимального отражения от концентрации свободных носителей.

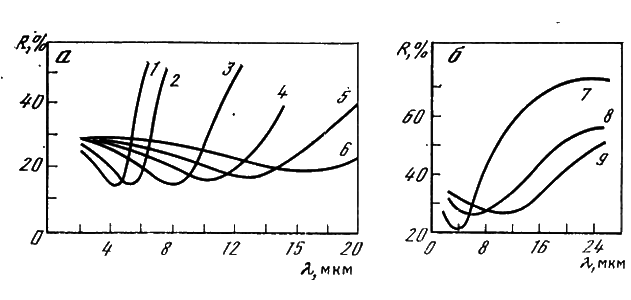

Рис. 2.2. Спектральные зависимости коэффициента отражения кремния, легированного фосфором (а), и арсенида галлия, легированного цинком (б), при различной концентрации свободных носителей заряда электронов (а) и дырок (б)
11,67 × 1020 см-3;
21,02 × 1020;
34,38 × 1019;
42,05 × 1019;
51,27 × 1019;
67,4 × 1018;
71,5 × 1020;
правило, лишь зеркальная составляющая коэффициента отражения и ее температурная зависимость.
Оптические исследования тонких легированных слоев кремния и других полупроводников было бы значительно легче и точнее выполнять с помощью излучения, которое сильно поглощается материалом полупроводника. Таким, например, является ультрафиолетовое излучение с длиной волны 0,20,4 мкм, почти полностью поглощаемое слоями кремния толщиной всего 0,050,1 мкм. Однако изменение концентрации свободных носителей заряда в полупроводнике в очень широких пределах практически не влияет на его оптические свойства в коротковолновой области спектра.
Спектры отражения в ультрафиолетовой области помогли выполнить фундаментальные исследования для физики твердого тела установить особенности зонной структуры полупроводников, подтвердив выводы теории. Характерные для многих полупроводниковых материалов всплески отражения объясняются резким ростом показателя поглощения, что вызывается межзонными переходами при большой ширине запрещенной зоны в тех областях зависимости E от k, где k 0.
