Механик-водитель располагается впереди и справа, башня танка расположена в центральной части корпуса. Командир танка и наводчик находятся в башне справа, слева заряжающий. Позади установлена силовая установка танка. 120-мм нарезная танковая пушка стабилизирована во всех плоскостях, при стрельбе используются только унитарные выстрелы. С основным вооружением танка монтируется СП калибра 7,62 мм, на крыше устанавливается 12,7-мм ЗП. Стандартное оборудование танка включает компьютерную СУO, ПНВ, систему РХБЗ. На задней части корпуса обычно монтируются бочки с запасом топлива.
ЮАР. В индийской армии этот танк получил наименование Bhim.
ОБТ Arjun
ОБТ Zulficar (Zulfiqar) (Иран)
Башня немного смещена к передней части корпуса. Борта корпуса вертикальные. На тыльной вертикальной части башни смонтирован укладочный контейнер. В центральной части ствола пушки танка находится эжектор. Подвеска состоит из 7 опорных и поддерживающих катков на каждом борту. Перед катками расположены ленивцы, позади ведущие колеса. На настоящий момент нет данных, позволяющих говорить об использовании на танке ПКЭ.
Вооружение 1х125-мм пушка,
1х1х7,62-мм СП и,
возможно, 1x12,7-мм ЗП
Боекомплект нтд
Длина со стволом пушки нтд
Длина корпуса нтд
Высота нтд
Боевая масса ок. 40000 кг
Масса пустого танка ок. 38000 кг
Удельная мощность 25 л.с./т
Двигатель дизельный мощностью 1000 л.с.
Макс, скорость по шоссе 70 км/ч
Макс. запас хода по шоссе 500 км (нтд)
Преодолеваемые препятствия:
подъем 60%
боковой уклон 30%
Тип брони стальная/композитная
Система РХБЗ есть
ПНВ есть
Механик-водитель располагается впереди, башня танка расположена в центре корпуса. В кормовой части находится силовая установка. По всей вероятности, 125-мм пушка и используемый 8 танке A3 заимствованы у российского ОБТ Т-72 (эти танки также производятся в Иране). Использование A3 позволило уменьшить экипаж танка, который состоит из командира, наводчика и механика-водителя. По имеющимся на данный момент данным, стандартное оборудование танка включает компьютерную СУO, ПНВ, РХБЗ и противопожарную системы.

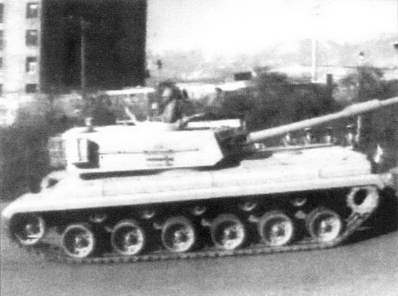

ОБТ Zulficar с повернутой назад башней
OBT Mercava (Израиль)
Экипаж 4
Вооружение 1х105-мм пушка, 1х7,62-мм СП, 2x12,7-мм ЗП, 1x60 миномет
Боекомплект 62х105-мм, 10000х7,62-мм
Длина со стволом пушки 8,63 м
Длина корпуса 7,45 м
Ширина 3,7 м
Высота по командирской башенке 2,75 м
Высота по крыше башни 2,64 м
Клиренс 0,47 м
Боевая масса 60000 кг
Масса пустого танка 58000 кг
Удельная мощность 14,28 л.с./т
Удельное давление на грунт 0,9 кг/см #178;
Двигатель 12-цилиндровый дизель General Dynamics Land Systems AVDS- 1790-6A V-12 мощностью 1400 л.с.
Макс, скорость по шоссе 46 км/ч
Макс, запас хода по шоссе 400 км
Емкость топливных баков 1250 л
Преодолеваемые препятствия:
брод 1,4 м/2 м (с подготовкой)
стенка 0,95 м
ров 3 м
подъем 70%
боковой уклон 38%
Тип брони стальная/разнесенная/ многослойная
Система РХБЗ есть
ПНВ есть
Компоновка танка отличается от классической. МТО находится в передней части корпуса, боевое отделение расположено в корме танка, сверху установлена башня. Командир танка и наводчик находятся в башне справа, заряжающий слева. Основное вооружение представляет собой 105-мм модифицированную пушку М68. Угол возвышения пушки составляет -8,5/+20°, башня вращается на 360°. С пушкой (слева от нее) монтируется 12,7-мм СП, на местах командира и наводчика устанавливаются 7,62-мм ЗП. На крыше башни устанавливается 60-мм миномет.
Пушка стабилизирована в двух плоскостях. СУO включает баллистический вычислитель и лазерный дальномер. Возимый боекомплект состоит из 62 выстрелов, но может быть увеличен до 85.

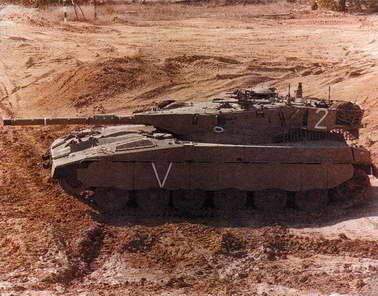

ОБТ Mercava Мк 2 ВС Израиля
ОБТ Mercava Мк 3 в настоящее время осуществляется серийное производство модификации, которая впервые продемонстрирована в 1989 г. На танк установлена 120-мм гладкоствольная пушка. В числе изменений более мощная силовая установка (1200 л.с.), новая трансмиссия, дополнительная броневая защита, система сигнализации, новая подвеска и улучшенная СУО. На базе танка Mercava создана опытная САУ Slammer.

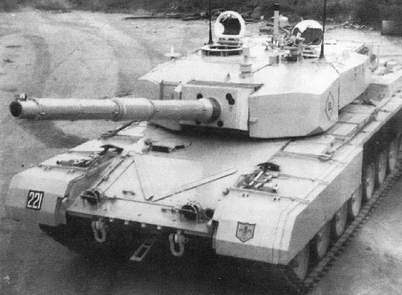

ОБТ Ariete компании OTOBREDA/IVECO (Италия)
Вооружение 1х120-мм пушка, 1х7,б2-мм СП, 2х7,62-мм ЗП, 2x4 ГПД
Боекомплект 40х120-мм, 2400x7,62-мм
Длина со стволом пушки 9,669 м
Длина корпуса 7,59 м
Ширина 3,60 м
Высота по крыше башни 2,5 м
Клиренс 0,47 м
Боевая масса 54000 кг
Удельная мощность 24 л.с./т
Удельное давление на грунт 0,85 кг/см #178;
Двигатель 12-цилиндровый дизель с ТН IVECО V-12 МТСА, мощностью 1300 л.с. при 2300 об./мин
Макс, скорость по шоссе 65 км/ч и более
Макс, запас хода по шоссе 550 км и более
Преодолеваемые препятствия:
брод 1,2 м/2,1 м (с подготовкой)
стенка 1 м
ров 3 м
подъем 60%
боковой уклон 30%
