ОБТ Leopard 2 СВ Нидерландов (Ричард Стикланд).
ОБТ Leopard 2.
ОБТ Leopard 2 С В Нидерландов (Ричард Стикланд)
Танк Leopard
2 (усовершенствованный) представляет собой модифицированный танк Leopard 2. С дополнительным слоем брони, установленным над передней полусферой траекторий снарядов танковой пушки.

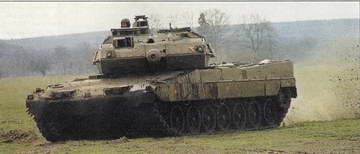

ОБТ Leopard 2 (усовершенствованный) С В Германии.

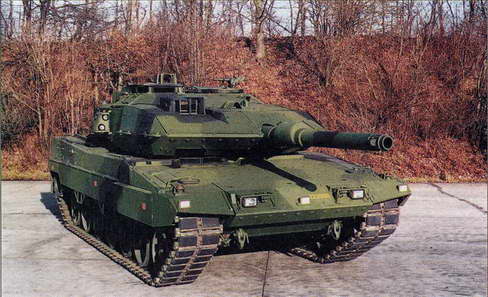

ОБТ Leopard 2 (усовершенствованный) (Strv 22) СВ Швеции.
ОБТ Leopard 2 (усовершенствованный) (Strv 22) СВ Швеции.
ОБТ Leopard 2 (усовершенствованный) (Strv 22) СВ Швеции

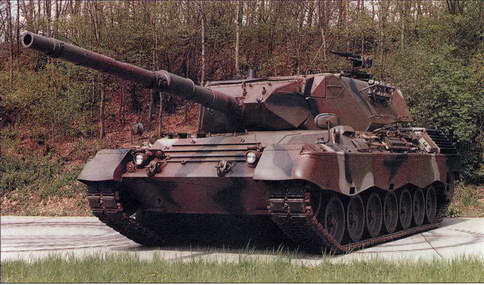

ОБТ Leopard 1 компании Krauss-Maffei (Германия)
Башня литая, 120-мм пушка, оснащена ТИК и эжектором. Над маской пушки часто монтируется прожектор види- мого/ИК излучения. На башне установлен укладочный контейнер. По бортам башни расположены ГПД. Подвеска состоит из 7 опорных и 4 поддерживающих катков на каждом борту. Перед катками расположены ленивцы, позади ведущие колеса. Верхняя часть подвески защищена ПКЭ.
Вооружение 1х105-мм пушка, 1х7,62-мм СП, 1х7,б2-мм ЗП, 2x4 ГПД
Боекомплект 60х120-мм, 5500x7,62-мм
Длина со стволом пушки 9,543 м
Длина корпуса 7,09 м
Ширина (без экранов): 3,25 м
Высота (включая командирский
перископический прицел) 2,764 м
Клиренс 44 см
Боевая масса 42400 кг
Масса пустого танка: 40400 кг
Удельная мощность 19,57 л.с./т
Удельное давление на грунт 0,88 кг/см #178;
Двигатель 8-цилиндровый многотопливный дизель с ЖО MTU MB 838 Са М500 мощностью 830 л.с. при 2200 об./мин
Макс, скорость по шоссе 65 км/ч
Макс, запас хода по шоссе 600 км
Емкость топливных баков 985 л
Преодолеваемые препятствия:
брод 2,25 м/4 м (с ОПВТ)
стенка 1,15 м
ров 3 м
подъем 60%
Толщина брони 70 мм (макс.)
Тип брони стальная
Система РХБЗ есть
ПНВ есть (ИК,заменяются на пассивные)
Слева от механика-водителя находятся средства защиты от 0МП и часть боеприпасов. Командир танка и наводчик находятся в правой части башни, заряжающий в левой. 105- мм танковая пушка стабилизирована во всех плоскостях. Угол возвышения пушки составляет -9/+20°. При стрельбе используются оперенные и неоперенные БПС с отделяемым поддоном, ПКС и ОФС. Танк также может использовать ГПД. По желанию заказчика на танк устанавливается разнообразное оборудование, включая дополнительный слой брони, различные СУO, ПНВ. Во многих армиях (в том числе и в бундесвере) проведена модернизация ОБТ Leopard 1, таким образом, они будут использоваться и в XXI в.
ОБТ Leopard 1А2 отличался усиленным бронированием башни и наличием пассивных ПНВ, установленных на местах командира и механика-водителя.
ОБТ Leopard 1АЗ оснащен новой сварной башней, в остальном аналогичен танкам Leopard 1А IAI и Leopard 1А2. ОБТ Leopard 1А4 был последней серийной модификацией серии Leopard 1. Leopard 1А4 оснащен сварной башней и интегрированной СУO.
ОБТ Leopard 1А5 последняя модификация, используемая 8 бундесвере. Leopard
1А5 с компьютерной СУО и имел пассивными тепловизионными ПНВ. ОБТ Leopard 1 с усовершенствованной 105-мм пушкой Improved Weapon System, проводятся испытания. ОБТ Leopard 1 с 120-мм пушкой танка Leopard 2, проводятся испытания.
ТМУ AVLB (Biber) на базе танка Leopard 1. БРЭМ ARV на базе танка Leopard 1. БИМ AEV на базе танка Leopard 1. ЗСУ Gepard с двумя 35-мм автоматическими пушками. Учебный танк Leopard 1, для обучения механиков-водителей танк Leopard 1, у которого вместо стандартной установлена башенка для наблюдений. В настоящее время разработаны проекты использования шасси Leopard 1 для ЗСУ «Роланд», оснащенной 76-мм зенитным орудием ОТОМАС. Предполагалось использование башни французской САУ GCT калибра 155 мм. Данная система не принята на вооружение. БИМ разминирования на базе Leopard (Норвегия). БИМ AEV на базе Leopard (Норвегия). Артиллерийский ПНП на базе Leopard (Германия).

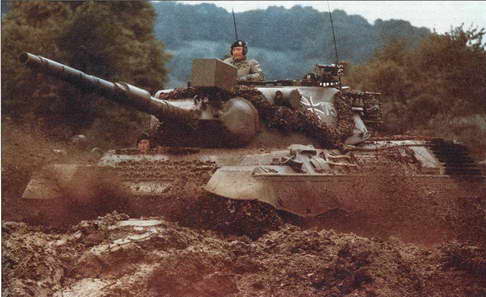

ОБТ Leopard 1А3
ОБТ Leopard 1A3
ОБТ Leopard 1А2.
Leopard 1A4 (Krauss-Maffei)
OBT Arjun (Индия)
Подвеска состоит из 7 опорных и поддерживающих катков на каждом борту. Позади катков расположены ведущие колеса. Верхняя часть бортов передней части корпуса защищена ПКЭ, резиновое покрытие обеспечивает защиту остальных частей бортов танка.
Вооружение 1х120-мм пушка, 1х7,62-мм СП, 1x12,7-мм ЗП, 2x9 ГПД
Боекомплект 39х120-мм, 3000x7,62-мм (нтд.), 1000х12,7-мм (нтд.)
Длина со стволом пушки 10,194 м
Ширина 3,847 м
Высота 2,32 м
Клиренс 0,45 м
Боевая масса 58500 кг
Масса пустого танка 56500 кг
Удельная мощность 23,93 л.с./т
Удельное давление на грунт 0,84 кг/см #178;
Двигатель 2-цилиндровый дизель с ЖО MTU838 Ка 501, мощностью 1400 л.с. при 2500 об./мин
Макс, скорость по шоссе 72 км/ч
Макс, запас хода по шоссе 450 км
Емкость топливных баков 1610 л
Преодолеваемые препятствия:
брод ок. 1 м
ров 2,43 м
подъем 77%
боковой уклон 40%
Тип брони стальная/композитная
Система РХБЗ есть
ПНВ есть
Разработка OБТ Arjun проведена Учреждением по изучению и разработке боевых машин индийской армии. Помощь в работе оказали также многие другие государственные и частные предприятия Индии и некоторых зарубежных стран. Первый опытный образец Arjun появился в 1984 г. 12 прототипов и 32 опытных образца выпущены на заводе тяжелого машиностроения в Авади. Там же развернуто производство танков Vijayanta и позже российских Т-72 Ml (в Индии названы Ajeya).
