Внутри короба 1 в два ряда расположено шесть-восемь вешал 4. Они представляют собой отрезки проволоки (лучше нержавеющей) диаметром 3,55,0 мм. Вешала 4 устанавливают во втулки 5, изготовленные из изоляционного материала (текстолит, эбонит и т. п.). Втулки закреплены в стенках короба.
К каждому вешалу 4 с помощью зажима типа «крокодил» подключают плюсовой высоковольтный провод от блока разверток старого крупноэкранного телевизора. Минусовый провод («корпус») подключают к коробу. При отсутствии телевизора высоковольтный блок (на 1812 кВт) можно сделать, руководствуясь описанием, приведенным в книге «Справочник по схемотехнике для радиолюбителей» (Киев, 1987).
Здесь надо оговориться о технике безопасности. Высокое напряжение опасно для жизни. Поэтому все работы по обслуживанию установки должны проводиться при выключенном питании.
Короб 1 неподвижно установлен на деревянном основании 6. У раструба 7 короба к основанию 6 закреплен электродвигатель 8 мощностью 300350 Вт и частотой вращения 1500 об/мин. На оси двигателя насажен чугунный диск 9 диаметром 80-100 мм и толщиной 4050 мм. К чугунному диску 9 мощной пружиной прижата ольховая чурка. При работе двигателя в месте трения диска и чурки образуется большое количество дыма. Дым в результате тяги поступает в короб и под действием электрического поля почти полностью оседает на развешанных продуктах. При идеальных условиях на выходе трубы не должно быть дыма. Регулируя тягу задвижкой 10, добиваются этого.
Прижимное устройство (рис. 14) представляет собой следующее.
Рис. 14
К фланцу электродвигателя 1 (с чугунным диском 2) закреплено на болтах основание 3 из листовой стали толщиной 3,54,0 мм. К основанию 3 приварена (прикреплена) коробчатая обоймы 4, в которой расположена ольховая чурка 5. К приливу 6 (через вращающуюся проушину 7) прикреплен рычаг 8, который свободно ходит в прорезях коробчатой обоймы 4. На втором конце рычага 8 свободно установлен стержень 9 с резьбой, по которой вращается гайка-барашек 10. На другом конце стержня 9 укреплена мощная пружина 11. Другим концом она зацеплена за прилив 12.
Стержень 9 может отклоняться от вертикального положения, для этого отверстие под него в рычаге 8 слегка увеличено (рис. 14, сечение А-А).
Работа с прижимным устройством. Отвертывают гайку-барашек 10, выводят рычаг 8 из прорези коробчатой обоймы 4, отводят рычаг 8 в сторону. В обойму 4 закладывают ольховую чурку 5, заводят рычаг 8 в прорезь обоймы 4, гайкой-барашком 10 натягивают пружину 11. Чурка 5 оказывается постоянно и плотно прижатой к чугунному диску 2.
Просоленные продукты промывают, протирают насухо полотенцем и развешивают их на вешалах. Следят за тем, чтобы расстояние между мясными продуктами (рыбой) и стенками короба было не менее 30 мм.
Включают электродвигатель и блок разверток. Когда пройдет половина предполагаемого времени обработки, установку выключают и меняют местами вешала с продуктами: верхние вниз, нижние вверх. Это делается для равномерного копчения загруженной партии продуктов. Причем в партии должны быть все продукты примерно одной массы (рыба одного размера).
Для приготовления колбас и других продуктов колбасного производства в больших количествах необходимо просторное помещение на первом этаже дома или в подвале. Здесь должны находиться хорошо выструганные деревянные столы (лучше с мраморным покрытием). Стены облицованы керамической плиткой. Пол цементный или выложенный плиткой, желательно покатый для стока грязной воды. Кроме кухонной посуды (ножей, ложек, вилок, овальных и плоских блюд), в мастерской необходимо иметь инструменты и приспособления для изготовления колбас: мясорубки, шприцы для набивки кишок фаршем, машинки для размешивания фарша, эмалированные ведра, кастрюли для выдерживания фарша на леднике, пресс для отжимания топленого сала из шкварок и т. д.
Ручная мясорубка (см. рис. 15) представляет собой несколько соединенных вместе изогнутых ножей с двумя ручками.
Рис. 15. Ручная мясорубка:
1 блок соединенных ножей; 2 чурбан; 3 желоб
Число может колебаться от 2 до 6 в зависимости от числа работающих. Вес мясорубки приблизительно 5080 кг. Под мясорубку делают подставку. Это деревянный толстый чурбан, рабочая поверхность которого несколько выпукла, выстилается она березой или буком, но не дубом (от него мясо чернеет). Размеры чурбана соответствуют размерам мясорубки. Чтобы мясо не сваливалось, чурбан обрамляют желобом из нержавейки или дерева (той же березы или бука) Во время работы мясорубку раскачивают. Рубка мяса происходит под тяжестью мясорубки. Деревянной лопаточкой пододвигают куски мяса, ею же снимают готовый фарш. Ножи мясорубки, естественно, должны быть остро наточенными. После работы ее разбирают, тщательно промывая и вытирая насухо ножи. Точно так же после работы выскребают железным скребком чурбан и промывают его.
При большом колбасном производстве, если есть возможность, используют электрические мясорубки.

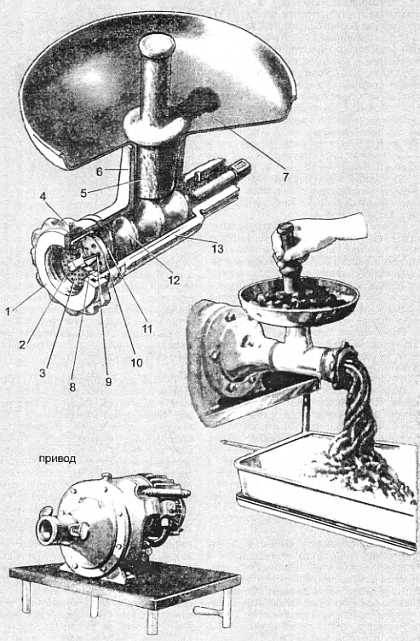

На рис. 16 как раз показана одна из таких мясорубок и универсальный привод.
Рис. 16. Мясорубка к универсальному приводу:
