Наталья Гавриловна Коршевер Электрика в доме
Введение
Однако предмет сегодняшнего разговора не электрический ток сам по себе, а все, что с ним связано: электропроводка (сеть, по которой происходит распределение энергии в квартире или доме); электробытовые приборы, которые питает электрический ток; возможные неисправности и того и другого; причины этих неисправностей и порядок их устранения; защита от поражения электрическим током и правила безопасности при работе с ним; возможность избежать необоснованных трат электроэнергии. Конечно же, эта книга не учебник по электротехнике, а лишь попытка помочь тем, кто желает стать в доме настоящим хозяином; кто не хочет превращать перегоревший предохранитель или расшатавшуюся розетку в катастрофу вселенского масштаба с вызовом «службы спасения» (электрика из ЖЭКа); кто заботится о своей семье, о ее комфорте, удобстве, а главное безопасности.
Структура книги такова, что постепенно, шаг за шагом, раскрываются некоторые премудрости электрического дела. Именно некоторые, а не все: разговор с электричеством на равных позволителен только для профессионала-электрика высокой квалификации, да и то с некоторыми оговорками.
Наряду с текстовым материалом, в книге представлены принципиальные схемы электропроводок и электроприборов. Чтобы можно было без труда и без посторонней помощи разобраться в электрических схемах, в приложениях приведены условные графические обозначения электрического оборудования. Там же можно найти расшифровку буквенных символов.
Как лучше всего пользоваться этой книгой? Это, пожалуй, зависит от характера и темперамента: реалистичным педантам можно ознакомиться с содержанием обычным порядком, начиная с первой главы (ибо и без лишних предупреждений они не возьмутся за дело, досконально не изучив все его тонкости); а вот экспрессивным энтузиастам желательно начать с главы о технике безопасности при производстве электротехнических работ (ибо их излишняя горячность взяться за отвертку, едва уловив идею, может привести к очень плачевным последствиям).
Это пособие окажется полезным и поможет не только в ремонте электропроводки и простых электроприборов, но и в монтаже электропроводки при строительстве дачи или загородного дома.
Инструментарий электрика
Это ручные инструменты общего назначения (рис. 1): набор гаечных ключей, комплект отверток, пассатижи, метчики и плашки относительно небольших размеров (от М2 до М6), вороток для метчиков и плашкодержатель, сверла по металлу от 1 до 10 мм (среди них должны быть и сверла с твердосплавными победитовыми напайками), ножовка по металлу, напильники, небольшие тиски, пинцет, зубило и шлямбур, молоток, монтажный нож, ножницы, боковые кусачки (бокорезы).
Рис. 1. Ручной инструмент: а комплект гаечных ключей; б комплект отверток; в метчик с воротком; г пассатижи с изолированными ручками.

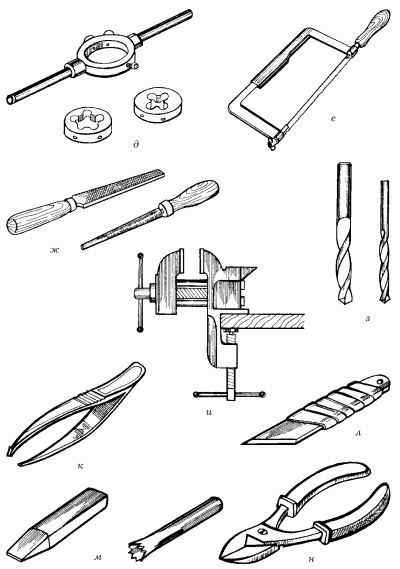

Рис. 1 (продолжение): д плашка с плашкодержателем; е ножовка по металлу; ж напильники; з набор сверл; и небольшие тиски; к пинцет; л монтажный нож; м зубило и шлямбур; н бокорезы с изолированными ручками.
Для пробивания в стенах канавок и гнезд под провода, выключатели и розетки, кроме зубила, шлямбура и сверл, понадобится молоток. А для зачистки изоляции и соединения проводов, кроме монтажного ножа и боковых кусачек (бокорезов), еще необходимы ножницы.
Далее
следуют электроинструменты (рис. 2): электрический паяльник с комплектом расходных материалов (припой, флюс), электродрель, электроточило.
Рис. 2. Электроинструменты: а электропаяльник; б электродрель; в электроточило.
Эти инструменты нужны для самых разнообразных работ: от подготовки отверстий в стенах для крепежа скрытой проводки до заточки инструментов.
Еще для электромонтажных работ необходимы приборы, с помощью которых удобно определять параметры электрической цепи и наличие напряжения в сети. Прежде всего это индикаторы и пробники (рис. 3).
Рис. 3. Индикаторы напряжения: а контрольная лампочка: 1 резьбовый патрон с лампой накаливания; 2 провод; 3 щуп; б индикаторная отвертка: 1 жало; 2 корпус отвертки с вмонтированной лампочкой; 3 контактная головка отвертки.
Простейший индикатор напряжения в цепи можно изготовить самостоятельно из резьбового патрона с лампой накаливания малой мощности, двух отрезков изолированного провода и двух металлических щупов. Однако с помощью этого приспособления можно лишь определить наличие или отсутствие напряжения в сети, но невозможно установить, какой из проводов фазный, а какой нейтральный.
Это легко выяснить с помощью промышленных индикаторов, самый распространенный из которых индикаторная отвертка. Для определения наличия напряжения в электрической сети, на токонесущих частях приборов и устройств, для нахождения фазного провода на контактах жало отвертки приставляют к тестируемому участку; в действие индикатор приводится прикосновением руки к его контактной головке (сила тока, протекающего при этом через тело человека, при напряжении сети 220 В составляет доли миллиампера и не представляет для него никакой опасности). Индикаторная лампочка загорается в том случае, если отвертка касается фазного провода или контакта, находящегося под напряжением; при прикосновении к нулевому проводу или контакту лампочка не загорается.
