Кроме основного и вспомогательного инструмента, в кузнице всегда размещается ящик для сухого песка, стойка для хранения инструмента, емкости для воды, ящик для угля, стеллажи для хранения инструмента и металла, верстак для слесарной обработки изделий и т. д.
Хорошо, когда мастерская кузнеца-художника просторная, светлая, включает в себя несколько комнат для отдельных видов работ: эскизно-графических, слесарно-сборочных и кузнечно-сварочных. Кроме этого, желательно помещение для складирования материала, различных полуфабрикатов и др.
Для эскизно-графических работ понадобятся большие столы, так как некоторые элементы приходится прорисовывать в натуральную величину, кульман для вычерчивания отдельных узлов и деталей, а также различные подставки для планшетов, шкафы для хранения эскизов и рисунков.
Помещение для слесарно-сборочных работ снабжается слесарным верстаком с тисками, сверлильным станком, точилом и другим оборудованием, необходимым для сборки и отделки кованых изделий.
Кузница на одну наковальню показана на рис. 17, а . У стены напротив входа устраивается горн с вентилятором. На расстоянии 1,52 м от горна устанавливается наковальня , которую следует располагать так, чтобы ее рог находился слева от кузнеца, когда он стоит спиной к горну Вокруг наковальни предусматривается достаточно свободного места для работы молотобойца. Рядом с наковальней расположен бачок с водой для охлаждения кузнечного инструмента и закалки изделий. Кузнечный инструмент размещается на металлическом столике с двумя полками. Верхняя полка предназначена для часто используемого инструмента (молотков, зубил, клещей, и т. д.), нижняя для инструмента, применяемого реже. Для удобства работы кузнец кладет инструмент на столик так, чтобы рукоятки его выступали за край столика.
Запасной и редко используемый инструмент хранят в шкафу. В углу около горна устанавливают ящик для хранения угля. У стенки размещают стуловые кузнечные тиски , на которых производят высадку, гибку, закручивание. Рядом устанавливают слесарный верстак . В удобном месте хранят сухой песок для засыпки мокрых мест на полу участка и тряпичные концы для обтирки инструмента и других целей.
Расположение основного и вспомогательного оборудования, а также инструмента в более крупной кузнице показано на рис. 17, б .

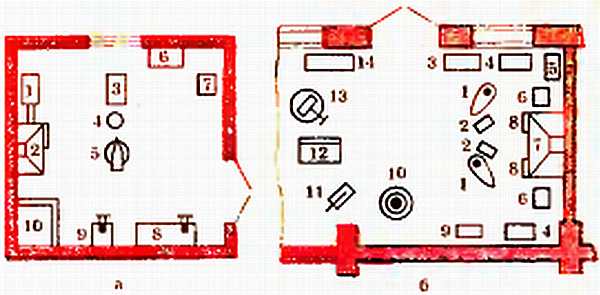

Рис. 17. Размещение оборудования и инструмента в кузнице:
а кузница на одну наковальню (1 вентилятор; 2 горн; 3 стол для инструмента; 4 бачок с водой; 5 наковальня; 6 шкаф для инструмента; 7 точило; 8 верстак; 9 кузнечные тиски; 10 ящик для угля);
б кузница на две наковальни (1 наковальня; 2 стол для инструмента; 34 рабочие столы; 5 шкаф; 6 бочка с водой; 7 горн; 8 вешалки для клещей; 9 точило; 10 пневматический молот; 11 ручные ножницы; 12 правильная плита; 13 стуловые тиски; 14 стеллаж для заготовок
У дальней стенки предусмотрен горн на два огня. Для размещения клещей на горне имеются вешалки приваренные к столу стальные скобы. Слева и справа от горна ставят бачки с водой емкостью 3040 л каждый. На расстоянии 1,52 м от горна устраивают две наковальни , а между ними столики , на которые кладут кузнечный инструмент. Расстояние между наковальнями не менее 2,63 м. Наждачное точило
располагают у стенки на достаточно большом расстоянии от наковальни. Современные кузнечные мастерские обычно снабжаются небольшим пневматическим молотом с массой падающих частей 50, 75 или 100 кг.
Кузнечные участки часто оснащаются передвижными ручными ножницами для резки листового металла, правильной чугунной плитой размером 1500х1000 мм, стуловыми тисками , а в некоторых случаях также слесарным верстаком , настольным сверлильным станком, сборочным столом, стеллажом для заготовок , а иногда и механической ножовкой для отрезки мерных заготовок из проката. Над горном для отвода дыма и газов устанавливают вытяжной зонт. Организация таких кузниц требует довольно длительного времени и больших средств, но организовывать такие кузнечные участки можно просто под открытым небом или под небольшим навесом.
Кузнецы-любители практически всегда испытывают затруднения в приобретении молотов и прессов. В связи с этим мы хотим показать самодельные конструкции молотов . В этих конструкциях удар молота происходит в результате надавливания ногой на педаль, а подъем при помощи пружин (рис. 18).

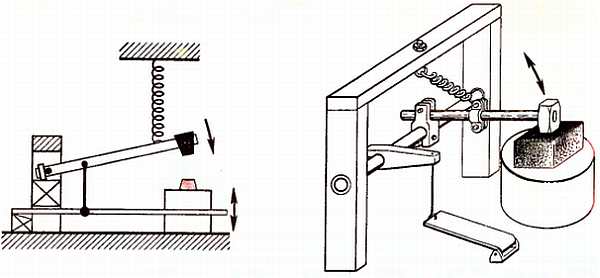

Рис. 18.Самодельные молоты
Необходимо отметить, что при работе в одну руку многие кузнецы чувствуют, что им не хватает третьей руки для одновременного держания ручника, заготовки и подкладного инструмента. В этом случае можно посоветовать способ, которым пользовались кузнецы-серповики при зубрении серпов. Нагретая заготовка подсовывается под кольцо из троса, которое под действием ножной педали прижимает ее к наковальне. Или заготовка прижимается цепями с грузами. В результате этого левая рука кузнеца освобождается от клещей, удерживающих заготовку, и может держать необходимый подкладной инструмент (зубила, гладилку и т. п.).
Винтовые прессы с ручным приводом применяются для чеканки, гибки, формовки, пробивки фасонных отверстий в листовых заготовках.
