Познакомимся с подкладным инструментом, установленным на наковальню. Такой инструмент снабжается хвостовиком квадратного сечения, который вставляется в соответствующее гнездо в наковальне (рис. 12).

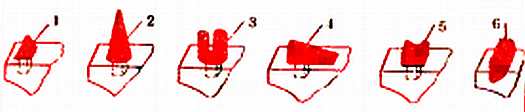

Рис. 12. Подкладной инструмент, устанавливаемый на наковальне:
1 просечки; 2 конусные оправки; 3 вилка; 46 оправки
Подсечки применяют для рубки заготовок при помощи ручника. Заготовку накладывают на лезвие подсечки и, ударяя по ней ручником, отрубают необходимую часть. Угол заточки лезвия подсечки 60°. Следует помнить, что рубку заготовки нельзя доводить до конца, чтобы не испортить лезвие подсечки. Вначале проводят глубокую подрубку заготовки, а окончательное отделение части заготовки производят на краю наковальни легким ударом ручника.
Конусные оправки служат для расширения отверстий в поковке, раздачи колеи и выполнения гибочных операций.
Вилки используют для гибки и завивки заготовок. Кроме того, к подкладным инструмента, и относятся различные оправки для ковки уклонов, гибки и кузнечной сварки звеньев цепи.
Парный подкладной инструмент включает в себя нижний инструмент (нижняк), который хвостовиком квадратного сечения вставляется в отверстие наковальни, и верхний инструмент (верхи як), имеющий рукоятку для держания (рис. 13, а ).
К
этой группе относят обжимки (для придания предварительно откованной заготовке правильной цилиндрической, прямоугольной или многогранной формы) и подбойки (для продольной или поперечной раздачи металла). Для специальных художественных работ применяются особые штампы с рельефами типа листьев, пик, розеток и т. п.
К подкладному инструменту можно отнести и гвоздильную плиту со специальными сквозными отверстиями разных размеров для высадки головок гвоздей, болтов и закрепок (рис. 13, б ).

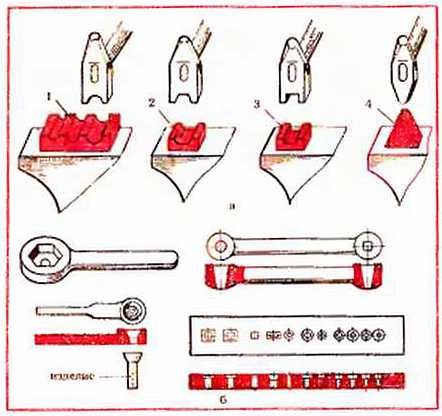

Рис. 13.Парный подкладной инструмент:
а обжимки (13) и подбойка (4); б приспособления для высадки гвоздей, болтов, заклепок
Для придания головке гвоздя, болта или заклепки необходимой формы (сферы, призмы, квадрата, шестигранника) применяют специальные шляпочные молотки.
Большую помощь при ковке художественных изделий окажет и массивная стальная плита форма размером в плане примерно 300х400 мм и толщиной 150200 мм, по четырем боковым граням которой имеются углубления различной конфигурации и размеров: полукруглые, треугольные, прямоугольные и т. д. Плита необходима при ковке различных фасонных элементов и применяется вместо подкладных штампов. На торцовых поверхностях формы имеются сквозные круглые, квадратные, треугольные и фасонные отверстия для пробивки отверстий при помощи специальных пробойников или пуансонов (рис. 14).

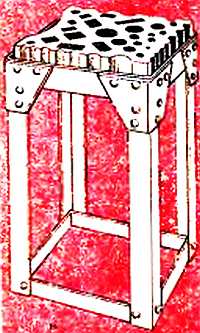

Рис. 14.Кузнечная форма
Для изготовления крупных художественных изделий типа оград, балконных решеток, козырьков, подъездов понадобится большая и толстая плита, на которой производятся сборка и правка изделий. В плите предусматриваются сквозные отверстия для установки штырей, болтов, упорных угольников и различных приспособлений для фасонной гибки профилей, сборки конструкций и других технологических операций.
Сборку художественных изделий сложной формы (с выпуклой поверхностью) удобно производить на плитах с соответствующей формой поверхности. Для сварки крупных изделий необходимо иметь специальные стеллажи.
Для работы с раскаленным металлом, конечно же, необходимы клещи . По форме губок клещи делятся на продольные, поперечные, продольно-поперечные и специальные. Кузнечные клещи должны быть легкими, с пружинящими рукоятками, для надежного удержания поковок во время работы рукоятки клещей могут стягиваться специальным кольцом шпандырем (рис. 15, а ).
Если клещи плотно не захватывают заготовку, то губки клещей нагревают в горне и, захватив ими заготовку, обжимают ручником.
Для зажима раскаленных заготовок служат стуловые тиски (рис. 15, б ) и различные струбцины. Крепятся такие тиски мощными шурупами, болтами или заклепками на основной опоре слесарного верстака или на отдельном стуле массивном бревне, хорошо закрепленном в полу кузницы. Верхний уровень губок обычно располагают на высоте 9001 000 мм от уровня пола.

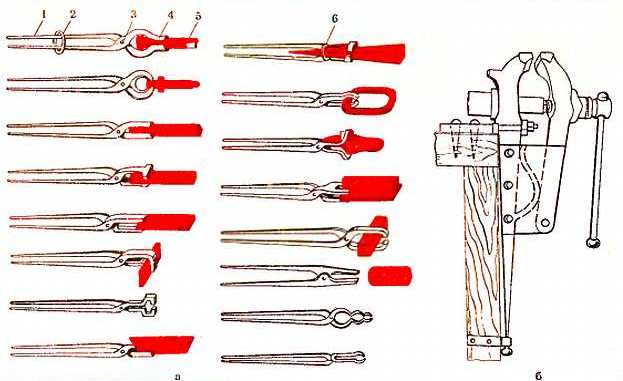

Рис. 15.Кузнечные клещи (а) и стуловые тиски (б):
1 рукоятка; 2 зажимное кольцо; 3 заклепки; 4 губки; 5 заготовка; 6 петля
Для измерения заготовок и изделий в кузнице применяют стальные линейки длиной 250, 500 и 1000 мм, металлические метры, штангенциркули, угольники и др. Кроме того, кузнецы-художники при выполнении массовой продукции широко используют различные шаблоны и калибры , изготовленные из проволоки и листовых материалов (рис. 16).

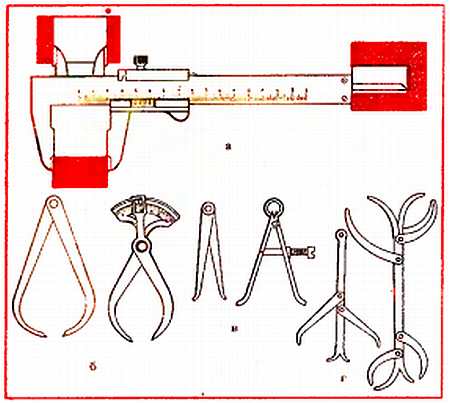

Рис. 16.Контрольно-измерительный инструмент:
а штангенциркуль; б кронциркули; в нутромеры; г комбинированный мерительный инструмент
Для ухода за горном кузницы понадобятся угольная лопата, кочерга, пика или ломик для пробивки спекшегося угля, метелка для очистки горна от мелкой угольной и шлаковой пыли,
брызгало для смачивания угля при спекании купола (шапки) над очагом, щипцы для угля.
Необходимо отметить, что весь необходимый для ковки инструмент должен располагаться на специальном столике в непосредственной близости от рабочего места кузнеца. Высота стола 600800 мм.
