цемент используется только свежий, портландцемент марки 300 или 400;
вода должна быть чистой и мягкой. Бетон на основе принятых исходных материалов можно подобрать двух марок: 100 и 150. Марка бетона 100 используется для верхней части (45 м) колодца, а марка 150 для нижней части ствола колодца.
Состав бетона марки 100 (соотношение составляющих):для цемента марки 300 1:2: 3,5 (цемент, песок, щебень);
для цемента марки 400 1: 2,5: 4.
Состав бетона марки 150:
для цемента марки 300 1 1,5:3;
для цемента марки 400 1: 2: 3,5.
Армирование бетонных колец производят арматурой и проволокой различного диаметра. Для вертикальных стержней (68 шт.) используют арматуру диаметром 1216 мм, а для горизонтальных кольцевых обмоток берут проволоку диаметром 46 мм, из которой изготавливают 56 горизонтальных колец, которые располагают на высоте 120150 мм друг от друга.
Первый способ. Сначала выкапывают яму цилиндрической формы, которая имеет глубину, равную половине высоты кольцевой опалубки, и диаметр больше нижнего диаметра опалубки на 200250 мм. Затем на уровне земли устраивают временную опалубку, чтобы после бетонирования над землей образовался верхний пояс колодца, который в последующем можно поднять кирпичной кладкой. Для того, чтобы верхние бетонные кольца
зимой не были вытолкнуты пучинистым грунтом, необходимо два верхних кольца защитить от соприкосновения с грунтом толстой полиэтиленовой пленкой, сложенной в два слоя, по которой будет скользить замерзший грунт при вспучивании. Пленку укладывают по стене вырытой ямы до установки кольцевой арматуры и опалубки. Эта мера предотвратит появление трещин в верхних кольцах железобетонного колодца и предохранит его от загрязнения. Чтобы избежать самоопускания верхних колец, необходимо перед их бетонированием забивать в грунт 34 стопорных штыря диаметром 1016 мм и длиной 350400 мм.
После установки арматуры, опалубки и закрепления проволочного штыря для скобы кольцевое пространство можно заполнять пластичным бетоном до верхнего уровня кольцевой опалубки. При укладке бетона его нужно тщательно уплотнять и шурфовать прочным деревянным или металлическим прутком, особенно в зонах примыкания бетона к опалубке и грунту. Затем бетон оставляют для схватывания на 67 дней, при этом летом в жаркое дневное время верхнюю часть бетона укрывают мокрой тряпкой, смачиваемой по мере высыхания (рис. 9).

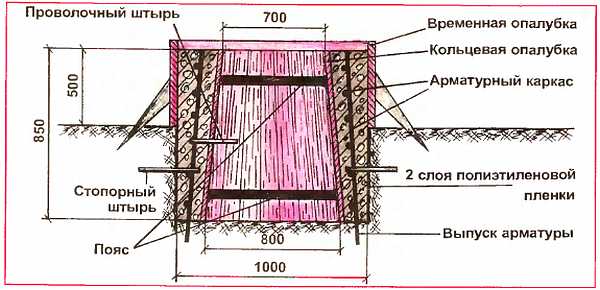

Рис. 9. Изготовление верхнего кольца
После схватывания бетона (через 67 дней) с него снимают опалубку. Для этого откидывают крючки и, осторожно постукивая молотком, отделяют доски от бетона. Кольцевую опалубку сворачивают и последнюю доску снимают с проволочного штыря, который затем загибается в форме петлеобразной скобы.
Закончив снятие кольцевой опалубки, можно приступать снова к выкапыванию следующей цилиндрической ямы.
Бетонное кольцо не опускается при выкапывании ямы за счет штырей и скрепления его боковой поверхности с грунтом, но первые бетонные кольца по мере выкапывания ямы обязательно подстраховывают от опускания боковыми стойками и стопорными штырями (рис. 10).

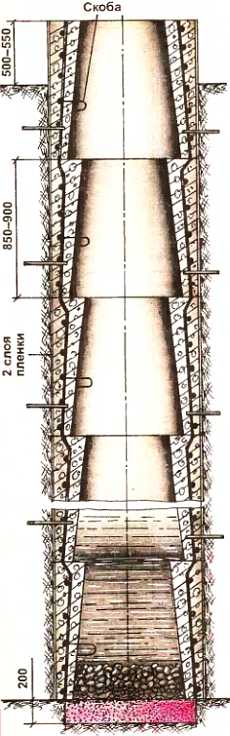

Рис. 10. Устройство бетонного колодца
После выкапывания цилиндрического углубления под следующее кольцо сначала укладывают полиэтиленовую пленку (для верхних 23 колец), а затем устанавливают кольцевую арматуру, которую закрепляют проволокой с выпусками арматуры верхнего кольца. Затем проволокой закрепляют к арматуре штырь, который пропускают в отверстие устанавливаемой кольцевой опалубки. Развернутую опалубку закрепляют двумя крючками и пространство между опалубкой и грунтом снова заполняют бетонной смесью. При укладке бетон также послойно тщательно уплотняют и по окончании бетонирования снова оставляют для схватывания на 67 дней. После этого опалубку снимают, штырь загибают в скобу и снова приступают к выкапыванию углубления-ямы под следующее нижнее кольцо. Все операции повторяются в описанной выше последовательности.
Второй способ. Вышеописанное устройство железобетонного монолитного ствола имеет свои положительные и отрицательные стороны. Хорошо, что в данное случае применяется только одна опалубка, которая без особых проблем устанавливается в глубине земляной шахты колодца, более того, образование кольцевых уступов облегчает спуск и подъем в ходе строительства и эксплуатации. Недостатки трудоемкий процесс бетонирования ствола и сложное изготовление опалубки.
Второй способ строительства колодца гораздо технологичнее, так как бетонирование ствола выполняют на уровне земли, но требуется наличие двух цилиндрических опалубок разного диаметра (желательно металлических), образующих между собой кольцевое пространство толщиной 150200 мм (рис. 11).
Рис. 11. Опалубка в сборе:
1 наружное кольцо; 2 внутреннее кольцо; 3 арматурная сетка; 4 плоские продольные фланцы
Разность диаметров этих опалубок должна быть такой, чтобы толщина бетонной стенки была в пределах 150170 мм. Это обеспечивает надежную прочность и водонепроницаемость бетонного ствола колодца. Высота опалубки в пределах 800-1000 мм.
Цилиндрические кольца опалубок желательно изготовить металлическими, при этом в наружной опалубке продольные фланцевые пластины располагать с внешней стороны. Внутренняя цилиндрическая опалубка должна иметь распорки для предотвращения ее деформации; в опалубке выполняют две пары отверстий диаметром 12 мм на расстоянии 400 мм по высоте.
