Стержень шатуна можно выправить на ручном прессе. Для этого изогнутый шатун кладут на плиту пресса изогнутым участком вверх, накладывают на него пластину и вращением рукоятки винта выправляют
стержень.
Скрученный стержень исправляют следующим образом. Малую головку стержня зажимают в тиски, а в отверстие большой головки вставляют вороток. Затем, поворачивая вороток в соответствующую сторону, выпрямляют стержень. Исправленный шатун проверяют на плите или угольником. Оси отверстий обоих головок должны быть между собой параллельны и перпендикулярны к торцовым плоскостям головок.
Сорванную резьбу в отверстии малой головки исправляют следующим образом. Отверстие рассверливают сверлом 1617 мм, затем в него запрессовывают ранее изготовленную стальную втулку с нарезанной внутренней резьбой диаметром и шагом, соответствующим шагу оси педали; длина втулки должна быть равна ширине головки шатуна. Запрессованную втулку закрепляют шпилькой. Для этого на осевой линии в том месте, где сопрягаются поверхности шатуна и запрессованной втулки, сверлят сквозное отверстие диаметром 34 мм. В это отверстие запрессовывают изготовленную по длине шатуна шпильку. Затем втулку пропаивают медно-цинковым припоем ПМЦ54.
При сборке кареточного узла сначала смазывают тавотом или графитной смазкой правую чашку, вкладывают в нее шарикоподшипник и завинчивают ее против часовой стрелки (правая чашка имеет левую резьбу). Далее в кареточный узел вставляют ось, при этом длинная шейка вала должна быть в правой чашке, а шарикоподшипник ставится так, чтобы разрезы сепаратора были направлены в сторону чашек (рис. 12).

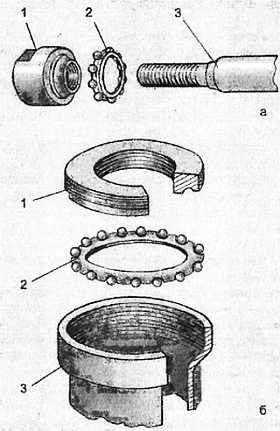

Рис. 12. Установка шарикоподшипников:
а каретки втулок колес и педалей; б каретки передней вилки; 1 чашка; 2 шарикоподшипник; 3 конец оси
Затем смазывают левую чашку, укладывают в нее шарикоподшипники и ввертывают по часовой стрелке в кареточный узел до упора с выступами оси. На левую чашку навинчивают контргайку и регулируют кареточный узел. Регулировку выполняют отвинчиванием или завинчиванием левого конуса специальным ключом с одновременным поворотом оси каретки до образования между подшипниками и чашками требуемого зазора. После завертывания контргайки проверяют регулировку. После этого надевают на шейки оси шатуны, вставляют в их головки клинья, которые затем забивают легкими ударами молотка через деревянную прокладку и на их концы навертывают гайки. Регулировку кареточного узла на собранном велосипеде производят при снятом левом шатуне.
Изогнутую ось педали правят на наковальне или плите, а педаль, имеющую значительные повреждения и износ, заменяют новой. Изогнутую ось педали для правки из малой головки шатуна обычно не вывертывают шатун зажимают в тиски, на изогнутую ось надевают трубу и усилием рук ликвидируют изгиб.
Перед сборкой педали необходимо шариковые канавки смазать техническим вазелином. В чашку шарикоподшипника укладывают шарики. Ось педали зажимают в тиски за лыски под ключ, на ось надевают корпус педали, затем надевают шарикоподшипник, при этом разрезы сепаратора должны быть обращены в сторону чашки, и завертывают ключом конус до легкого соприкосновения с шарикоподшипником. Если нужно заменить шарикоподшипники, их заменяют сразу все.
Педали своими осями должны быть туго ввернуты в шатуны и легко вращаться на осях с едва ощутимым люфтом. При этом следует помнить, что правая ось педали имеет правую резьбу, а левая левую.
Ремонт колес. Неисправностями колес могут быть боковые и радиальные изгибы,
поломки обода, повреждение спиц, резьбы на ниппелях и спицах.
Боковые изгибы обода обычно правят на ручном прессе. Обод помещают на плиту пресса изгибом вверх. На равномерном расстоянии от вершины изгиба между ободом и столом пресса подкладывают два деревянных бруска, третий помещает на изгиб сверху. Затем давлением пресса выпрямляют обод.
Вмятины и выпуклость на ободе обычно ликвидируют при помощи деревянных оправок, имеющих профиль, соответствующий профилю обода. При этом одна из оправок должна иметь вогнутый профиль, другая выпуклый. Исправление производят ударами деревянного или сделанного из твердой резины молотка по одной из оправок. Сломанные обода, а также спицы и ниппели с сорванной резьбой обычно заменяют новыми.
Разборку колеса производят следующим образом: с обода колеса снимают предохранительную тесьму, ниппельным ключом или отверткой, имеющей специальные вырезы, равномерно (во избежание перекоса обода) ослабляют все ниппели; затем окончательно отвертывают их и снимают вместе с шайбами; вынимают концы каждой спицы из обода и фланца втулки колеса.
При сборке колеса сначала спицу вставляют в отверстие фланца втулки, затем ее пропускают в ближнее к наружному краю отверстие обода и надевают на нее шайбу (сначала вставляют спицы в отверстия фланца втулки с наружной его стороны, оставляя свободные отверстия для спиц, которые будут вставлены с внутренней стороны). После этого спицу предварительно ввертывают в ниппель на 23 нитки. Следующую спицу продевают в отверстие фланца втулки, отстоящее на одно отверстие от уже продетой спицы. В ободе эту спицу продевают через три отверстия, после ранее установленной, то есть в четвертое. В том же порядке монтируют все остальные спицы этого ряда.
