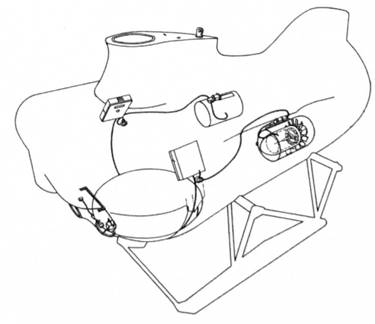

Движительно-рулевой комплекс с электроприводом
В носовой оконечности был установлен простейший исполнительный орган манипуляторного устройства с гидравлическим управлением из прочного корпуса. Исполнительный орган обеспечивал взятие проб грунта и предметов весом до 40 кГс и остропку предметов на грунте.
Система погружения-всплытия имела три безкингстонных балластных цистерны, на каждой из которых стояло по клапану вентиляции с ручным приводом из прочного корпуса и электромагнитный клапан продувания воздухом высокого давления. Управление клапанами продувания осуществлялось из прочного корпуса.
Электроэнергетическая установка состояла из двух аккумуляторных батарей, размещенных в двух заполненных маслом стеклопластиковых герметичных контейнерах в междубортном пространстве.
Для выравнивания давления с забортным в контейнерах аккумуляторных батарей и внутренних полостях труб несущей рамы, заполненных маслом, была предусмотрена централизованная система компенсации давления. Она состояла из двух эластичных емкостей, заполненных маслом, сборного бачка и соединительных трубопроводов. Газы, выделяющиеся при разрядке батарей, должны были собираться в этом бачке и через автоматический клапан выпускаться наружу. Такая централизованная система увеличивала надежность работы ГА в целом, в отличие от разрозненных компенсационных средств, принятых на отечественных аппаратах.
Система жизнеобеспечения состояла из кислородных баллонов с арматурой, угольных фильтров, контейнеров с гидроксидом лития и электровентилятора. Контрольно-измерительные приборы системы обеспечивали контроль концентрации кислорода и углекислого газа, температуры, давления и влажности воздуха в прочном корпусе.
Движительный комплекс состоял из двух бортовых винтов в насадках. Приводной погружной электродвигатель постоянного тока и планетарный редуктор каждого винта были расположены в капсуле, являющейся продолжением ступицы винта. Капсулы были заполнены маслом и имели индивидуальную компенсацию давления. Насадки были снабжены аварийным гидравлическим устройством отсекания кабеля и отдачи движителей. Пускорегулирующая аппаратура каждого двигателя была размещена в прочном корпусе и обеспечивала реверс и трехступенчатую регулировку двигателя по оборотам.
Для обеспечения безопасной эксплуатации на ГА была предусмотрена система сброса аварийного балласта и выступающих частей. Сброс свинцового аварийного балласта производился ручным приводом из прочного корпуса. Для сброса выступающих частей движителей и исполнительного органа манипуляторного устройства была предусмотрена аварийная гидросистема с ручным насосом в прочном корпусе и исполнительными гидроцилиндрами на сбрасываемых устройствах.
Группа из семи ведущих специалистов бюро, которую довелось возглавить мне, в течение 10 дней знакомилась с "Pisces" и его эксплуатационной технической документацией. В завершение каждым участником группы были составлены технические отчеты по своей специализации. Обобщение этих отчетов позволило специалистам "творческой мастерской" главного конструктора Ю.К.Сапожкова произвести сравнительный анализ эксплуатационно-технических характеристик канадского ГА и отечественных
"Север-2" и "Поиск-2", а также технических характеристик зарубежных и отечественных образцов комплектующей глубоководной техники 70-х гг.
Результаты сравнительного анализа позволили сделать ряд выводов.
По отечественным ГА в целом:
большие подъемный вес и главные размерения аппаратов требовали судно-носитель большего водоизмещения, осложняя этим эксплуатацию;
большой запас водоизмещения на модернизацию, входящий в полезную нагрузку, позволял устанавливать большее количество исследовательского оборудования и увеличивать состав экипажа до четырех человек;
бортовые системы и устройства за одно погружение обеспечивали получение большего объема исследовательской информации лучшего качества;
управление ГА экипажем было более простым и безопасным, благодаря наличию бортовой системы дистанционного и автоматического управления и дублированию аварийных средств жизнеобеспечения, связи и всплытия;
принятые пониженные расчетные напряжения в конструкциях и применение более прочного материала обеспечивали большую надежность работы корпусных конструкций;
энерговооруженность аппаратов выше зарубежного аналога, однако малое количество рабочих циклов примененных электрических аккумуляторов значительно увеличивало эксплуатационные расходы;
удельная энерговооруженность ниже зарубежного аналога, что характеризовало нерациональное использование подъемного веса;
коэффициент утилизации полезной нагрузки ниже зарубежного аналога, что свидетельствовало о значительных перевесах комплектующего оборудования и конструкций аппаратов в целом.
По комплектующему оборудованию ГА:
отечественное силовое электрооборудование постоянного тока, радиоэлектронное вооружение, научно-исследовательское и специальное оборудование были на порядок тяжелее зарубежных аналогов;
потребление электроэнергии отечественным радиоэлектронным вооружением, научно-исследовательским и специальным оборудованием было на порядок выше зарубежных аналогов.
