Пластинчатая пружина служит для удержания прицельной планки в приданном положении.
Прицельная планка имеет гривку с прорезью для прицеливания и вырезы для удержания хомутика в установленном положении. На прицельной планке нанесена шкала с делениями от 1 до 12 и буквой П. Цифры шкалы обозначают дальности стрельбы в сотнях метров, П постоянная установка прицела, соответствующая прицелу 4.
Рис. 36. Механический (открытый) прицел:
1 колодка прицела; 2
прицельная платка; 3 хомутик; 4 сектор; 5 проушины; 6 гривка прицельной планки; 7 прорезь
Хомутик надет на прицельную планку и удерживается в приданном положении защелкой; защелка имеет зуб, которым под действием пружины заскакивает в вырез прицельной планки.
Мушка ввинчена в предохранитель. На предохранителе и основании мушки нанесены риски, определяющие положение мушки.
23. Магазин (рис. 37) служит для помещения патронов и подачи их в ствольную коробку. Он состоит из корпуса, крышки, стопорной планки, пружины и подавателя.

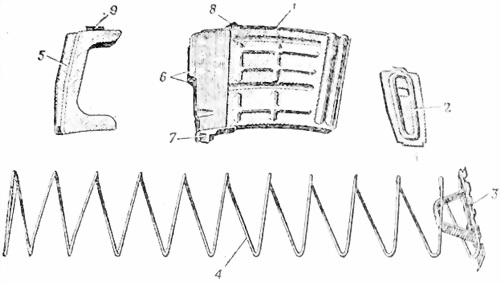

Рис. 37. Магазин:
1 корпус; 2 крышка; 3 стопорная планка; 4 пружина; 5 подаватель; 6 загибы; 7 зацеп; 8 опорный выступ; 9 выступ подавателя
Корпус магазина соединяет все части магазина. Его боковые стенки имеют загибы для удержания патронов от выпадения и ограничения подъема подавателя и выступы, ограничивающие утапливание магазина в окне ствольной коробки; на передней стенке имеется зацеп, а на задней опорный выступ, посредством которых магазин присоединяется к ствольной коробке. На задней стенке корпуса внизу имеется контрольное отверстие для определения полноты снаряжения магазина патронами. Стенки корпуса для прочности сделаны ребристыми.
Снизу корпус закрывается крышкой. В крышке имеется отверстие для выступа стопорной планки.
Внутри корпуса помещается подаватель и пружина со стопорной планкой. Подаватель обеспечивает шахматное расположение патронов в магазине и имеет выступ, который при подаче последнего патрона из магазина поднимает останов затвора вверх. Стопорная планка закреплена на нижнем конце пружины и своим выступом удерживает крышку магазина от перемещения.
24. Штык-нож (рис. 38) присоединяется к снайперской винтовке перед атакой и служит для поражения противника в рукопашном бою. В остальное время он используется в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки). Провода осветительной сети необходимо резать по одному, сняв предварительно ремень со штыка-ножа и подвеску с ножен. При резке провода необходимо следить за тем, чтобы руки не прикасались к металлической поверхности штыка-ножа и ножен. Проделывание проходов в электризованных проволочных заграждениях с помощью штыка-ножа не разрешается.
А
Б

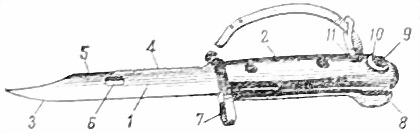

Рис. 38. Штык-нож:
а ранних выпусков; б последних выпусков; 1 лезвие; 2 рукоятка; 3 режущая грань; 4 пила; 5 режущая кромка; 6 отверстие; 7 кольцо; 8 продольный паз; 9 защелка; 10 предохранительный выступ; 11 отверстие для ремня; 12 металлический наконечник; 13 соединительный винт
Штык-нож состоит из лезвия и рукоятки.
На лезвии имеются: режущая грань; пила; режущая кромка, которая в сочетании с ножнами используется как ножницы; отверстие, в которое вставляется выступ-ось ножен.
Рукоятка служит для удобства действия и для примыкания штыка-ножа к винтовке. На рукоятке имеются: спереди кольцо для надевания на пламегаситель, зацеп для ремня; сзади продольные пазы, которыми штык-нож надевается на соответствующие выступы на упоре основания мушки; защелка; предохранительный выступ; отверстие для ремня, пластмассовые щечки и ремень для удобства обращения со штыком-ножом.
У штыков-ножей последних выпусков (рис. 38, б ) пластмассовые щечки заменены пластмассовым корпусом, который удерживается на рукоятке металлическим наконечником с соединительным винтом.
25. Ножны (рис. 39) служат для ношения штыка-ножа на поясном ремне; кроме того, они используются совместно со штыком-ножом для резки проволоки. Ножны имеют: подвеску с двумя карабинчиками и застежкой; выступ-ось; упор для ограничения поворота штыка-ножа при действии им как ножницами и резиновый наконечник для электроизоляции; внутри ножен имеется пластинчатая пружина для удержания штыка-ножа от выпадания.
На ножнах последних выпусков (рис. 39, б ) резиновый наконечник заменен пластмассовым корпусом
и изменена подвеска. В место верхнего карабинчика сделана петля для ношения штыка-ножа на поясном ремне.
А
Б
Рис. 39. Ножны:
а ранних выпусков; б последних выпусков; 1 подвеска с карабинчиками; 2 выступ-ось; 3 упор; 4 резиновый наконечник; 5 пластмассовый корпус; 6 подвеска с петлей
Шомпол применяется для чистки и смазки канала ствола, каналов и полостей других частей винтовки. Он состоит из трех звеньев, свинчиваемых друг с другом. На одном звене шомпол имеет головку для соединения с пеналом, а на другом нарезку для навинчивания протирки или ершика и щель для продевания ветоши или пакли.
Протирка предназначается для чистки и смазки канала ствола, а также каналов и полостей других частей винтовки.
