На торцовых гайках верхнего и бокового маховичков стрелкой указано направление вращения маховичков или торцовых гаек при внесении нужной поправки в установку прицела и бокового маховичка («Вверх СТП», «Вниз СТП» на верхнем маховичке, «Вправо СТП», «Влево СТП» на боковом маховичке). Это означает, что при вращении маховичков или торцовых гаек по направлению стрелки средняя точка попадания (СТП) перемещается в соответствующем направлении (вверх, вправо и т. п.).
Соединительный винт связывает торцовую гайку с кареткой и при вращении маховичка или гайки передвигает каретку с сеткой прицела в нужном направлении.
Устройство освещения сетки служит для освещения сетки прицела при стрельбе в сумерки и ночью. Оно состоит: из корпуса с контактным винтом, батарейки, являющейся источником тока, колпачка с упором и пружиной для поджатия батарейки к винту, проводов, соединяющих винт (батарейку) с электролампочкой через тумблер, тумблера для включения и выключения электролампочки.
Батарейка устанавливается в корпус так, чтобы центральный электрод был подключен к винту, а боковой электрод (смещенный в сторону) к корпусу; для этого контактная пластина бокового электрода загибается за край корпуса, после чего надевается колпачок.
Для освещения сетки при температурах от +2 °C и ниже необходимо пользоваться зимним устройством освещения сетки (рис. 34), состоящим из корпуса, колпачка и экранированного провода. Для подготовки зимнего устройства освещения сетки
к стрельбе необходимо батарейку вложить в корпус зимнего устройства так, как указано выше, и надеть на него колпачок, снятый с корпуса на прицеле, а колпачок зимнего устройства надеть на корпус устройства на прицеле. Корпус зимнего устройства с батарейкой переносится в кармане гимнастерки или шинели снайпера, а экранированный провод может пропускаться через левый рукав верхней одежды.
Рис. 34. Зимнее устройство освещения сетки прицела:
1 корпус для батарейки; 2 колпачок с упором; 3 экранированный провод
Наглазник (резиновый) предназначен для правильной установки глаза и удобства прицеливания. Кроме того, он предохраняет линзы окуляра от загрязнения и повреждения.
Выдвижная бленда служит для предохранения линз объектива при ненастной погоде от попадания на нее дождя, снега, а также от попадания прямых солнечных лучей при стрельбе против солнца и исключения тем самым демаскирующих снайпера отблесков.
Резиновый колпачок предохраняет линзы объектива от загрязнения и повреждения.
Объектив служит для получения уменьшенного и перевернутого изображения наблюдаемого объекта. Он состоит из трех линз, из них две склеенные,
Оборачивающая система предназначена для придания изображению нормального (прямого) положения; она состоит из четырех линз, склеенных попарно.
Сетка прицела служит для прицеливания; она сделана на стекле, укрепленном в подвижной рамке (каретке). На сетке прицела (рис. 35) нанесены: основной (верхний) угольник для прицеливания при стрельбе до 1000 м; шкала боковых поправок; дополнительные угольники (ниже шкалы боковых поправок по вертикальной линии) для прицеливания при стрельбе на 1100, 1200 и 1300 м; дальномерная шкала (сплошная горизонтальная и кривая пунктирная линии).
Для прицеливания при стрельбе с помощью дополнительных угольников необходимо установить на верхнем маховичке прицел 10.
Шкала боковых поправок обозначена снизу (влево и вправо от угольника) цифрой 10, что соответствует десяти тысячным (0-10). Расстояние между двумя вертикальными черточками шкалы соответствует одной тысячной (0-01).

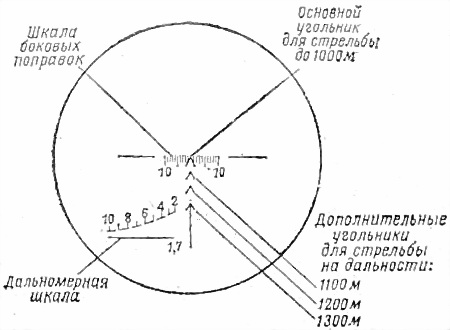

Рис. 35. Сетка прицела
Дальномерная шкала рассчитана на высоту цели 1,7 м (средний рост человека). Это значение высоты цели указано под горизонтальной линией. Над верхней пунктирной линией нанесена шкала с делениями, расстояние между которыми соответствует расстоянию до цели в 100 м. Цифры шкалы 2, 4, 6, 8, 10 соответствуют расстояниям 200, 400, 600, 800, 1600 м.
Окуляр предназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении; он состоит из трех линз, из них две склеенные.
Люминесцентный экран служит для обнаружения инфракрасных источников света; он представляет собой тонкую пластину из специального химического состава, которая уложена между двумя стеклами. Экран имеет окно со светофильтром в оправе для зарядки экрана и флажок переключения экрана: в сторону светофильтра (горизонтальное положение флажка) для подзарядки экрана и при стрельбе в обычных условиях; в сторону объектива (вертикальное положение флажка) при наблюдении и стрельбе по целям, обнаруживающим себя инфракрасным излучением.
22. Механический (открытый) прицел используется в случае повреждения (выхода из строя) оптического прицела. Он состоит из прицела и мушки.
Прицел (рис. 36) состоит из колодки прицела, пластинчатой пружины, прицельной планки и хомутика.
Колодка прицела имеет: сверху два сектора для придания прицельной планке определенной высоты, проушины для крепления прицельной планки и гнездо для пластинчатой пружины; внутри сквозной канал для толкателя с пружиной.
