4) Отделить крышку ствольной коробки с возвратным механизмом. Повернуть замыкатель крышки ствольной коробки назад до постановки его на фиксатор; поднять вверх заднюю часть крышки ствольной коробки (рис. 6) и отделить крышку с возвратным механизмом.

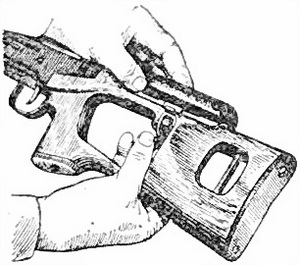

Рис. 5. Отделение щеки приклада

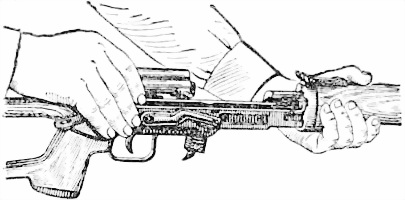

Рис. 6. Отделение крышки ствольной коробки с возвратным механизмом
5) Отделить затворную раму с затвором. Отвести затворную раму назад до отказа, приподнять ее (рис. 7) и отделить от ствольной коробки.
Рис. 7. Отделение затворной рамы с затвором
6) Отделить затвор от затворной рамы. Отвести затвор назад; повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед (рис. 8).
Рис. 8. Отделение затвора от затворной рамы
7) Отделить ударно-спусковой механизм. Повернуть предохранитель вверх до вертикального положения (рис. 9, а ) сдвинуть его вправо и отделить от ствольной коробки; взявшись за спусковую скобу (рис 9, б ), движением вниз отделить ударно-спусковой механизм от ствольной коробки.
А
Б
Рис. 9. Отделение ударно-спускового механизма:
а отделение предохранителя; б отделение ударно-спускового механизма
8) Отделить ствольные накладки. Прижать замыкатель верхнего упорного кольца к газовой трубке до выхода отгиба замыкателя из выреза кольца и повернуть замыкатель вправо до отказа (рис. 10, а ); сдвинуть перемещающуюся часть верхнего упорного кольца вперед; нажимая ствольную накладку вниз и отводя в сторону, отделить ее от ствола. В случае затруднительного отделения ствольных накладок вставить вырез ключа пенала в окно накладки (рис. 10, б ) и движением вниз и в сторону отделить ствольную накладку.
А
Б
Рис. 10. Отделение ствольных накладок:
а поворот замыкателя; б отделение ствольной накладки
9) Отделить газовый поршень и толкатель с пружиной. Отвести толкатель назад, вывести его передний конец из гнезда поршня и отделить от газовой трубки поршень (рис. 11, а ); ввести передний конец толкателя в газовую трубку; поджать пружину толкателя до выхода ее из канала прицельной колодки (рис. 11, б ) и отделить толкатель с пружиной, а затем отделить пружину от толкателя.
А
Б
Рис. 11. Отделение газового поршня и толкаться с пружиной:
а отделение газового поршня; б отделение толкателя
7. Порядок сборки снайперской винтовки после неполной разборки.
1) Присоединить газовый поршень и толкатель с пружиной. Надеть пружину на задний конец толкателя; ввести передний конец толкателя в газовую трубку, поджать пружину и ввести задний конец толкателя с пружиной в канал прицельной колодки; отвести толкатель назад и вывести его передний конец из газовой трубки в сторону; вставить газовый поршень в газовую трубку, а передний конец толкателя в гнездо поршня.
2) Присоединить ствольные накладки. Вставить задний (уширенный) конец правой (левой) ствольной накладки в нижнее упорное кольцо вырезом накладки к прицелу и, нажимая накладку вниз, присоединить ее к стволу; надвинуть перемещающуюся часть верхнего упорного кольца на наконечники накладок и повернуть замыкатель верхнего упорного кольца к газовой трубке до захода его отгиба в вырез на кольце.
3) Присоединить ударно-спусковой механизм. Завести вырезы корпуса ударно-спускового механизма за ось перемычки ствольной коробки и прижать ударно-спусковой механизм к ствольной коробке; ввести ось предохранителя в отверстие ствольной коробки; повернуть предохранитель в вертикальное положение, плотно прижать к ствольной коробке и повернуть вниз до захода выступа щитка в нижнюю фиксирующую выемку ствольной коробки.
4) Присоединить затвор к затворной раме. Вставить затвор цилиндрической частью в канал затворной рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед до отказа.
5) Присоединить затворную раму с затвором. Удерживая затвор в переднем положении, вставить направляющие выступы затворной рамы в вырезы отгибов ствольной коробки, небольшим усилием прижать затворную раму к ствольной коробке и продвинуть вперед.
6) Присоединить крышку ствольной коробки с возвратным механизмом. Ввести возвратный механизм в канал затворной рамы; сжимая возвратные пружины, вставить выступы на переднем конце крышки в вырезы на нижнем упорном кольце; нажать на задний конец крышки до полного ее прилегания к ствольной коробке; повернуть замыкатель крышки ствольной коробки вперед до постановки его на фиксатор.
7) Присоединить щеку приклада. Наложить щеку на верхнюю часть приклада застежкой вправо против выреза для нее; надеть петлю на зацеп обоймы и повернуть застежку вверх.
8) Присоединить оптический прицел. Совместить пазы на кронштейне прицела с выступами на левой стенке ствольной коробки; продвинуть прицел вперед до отказа и повернуть ручку зажимного винта в сторону объектива до захода ее отгиба в вырез на кронштейне.
9) Присоединить магазин. Ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защелка заскочила за опорный выступ магазина.
8. Порядок полной разборки снайперской винтовки.
