15 июня 1971 г. с авиабазы Ванденберг был запущен спутник-фо-торазведчик нового поколения КН-9 «Гексагон». Он вышел на орбиту с перигеем 189 км, апогеем 290 км и углом наклонения 96,4°. Впервые для вывода разведывательного спутника была применена новая ракета-носитель «Титан-ЗД». По различным данным, вес КН-9 составлял от 9 до 13 т, длина 15 м, а диаметр 3 м.
Для компенсации аэродинамического торможения и маневрирования в плоскости орбит КН-9 имел двигатель, который включался по командам с Земли. Обзорная разведка с этого спутника производилась с помощью фотоаппаратуры фирмы «Истмен Кодак». Для хранения разведин-формации и преобразования полученных изображений в радиосигналы с последующей их передачей по информационным каналам на Землю на спутнике имелось бортовое запоминающее устройство.
Детальная разведка производилась фотоаппаратами фирмы «Перкин Элмер» (фокусное расстояние свыше 2,4 м). Эти фотоаппараты при использовании соответствующей фотопленки обеспечивали достаточно высокое разрешение на местности. Экспонированная пленка с борта ИСХ возвращалась в четырёх шести капсулах по командам с пунктов управления.
Зарубежные специалисты предполагали, что ИСЗ КН-9 оснащены также многоспектральными фотоаппаратами (для одновременного фотографирования разведываемых объектов в различных диапазонах спектра световых волн), а также инфракрасным телескопом (фокусное расстояние 12 м, разрешающая способность несколько метров) и радиолокационной аппаратурой.
Как уже отмечалось, все данные по американским спутникам были строго засекречены. Лишь 23 февраля 1995 г. президент США Клинтон подписал исполнительное распоряжение 12951 о рассекречивании программ космической разведки «Корона», «Аргон» и «Лэнь-ярд», осуществлявшихся в 19601972 гг.

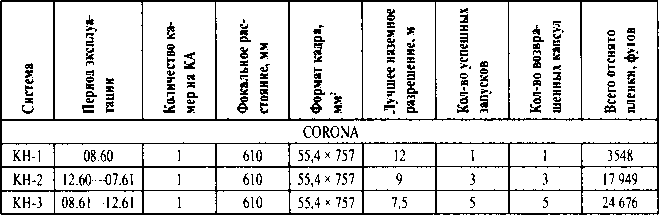

Рассекреченные системы видовой разведки США
Примечание: метрические величины указаны в пересчёте из дюймов и футов.
Программа запусков КА типа КН-9 завершилась в 1986 г. после неудачной попытки вывести на орбиту последний, 20-й образец. Благодаря менее интенсивному (трёхсуточному) циклу проведения коррекций продолжительность их функционирования, в начале 1970-х гг. составлявшая всего 4050 суток, к 1984 г. достигла 275 суток.
Как сообщалось в западной прессе, основными объектами разведки космических аппаратов КН-9 по-прежнему оставались советские стратегические объекты и полигоны. Один из спутников (КН-9 18) использовался в 1983 г. во время поиска района строительства новой РЛС для обнаружения пусков МБР под Красноярском (была выявлена лишь спустя 18 месяцев после начала строительства) и для картографической съёмки территории европейской части СССР. На основе полученных данных разрабатывались полётные задания для американских крылатых ракет, размещаемых в Западной Европе.
Главным недостатком систем детальной фоторазведки считалась низкая оперативность доставки информации (25 суток), что стало очевидным при ведении разведки в ходе шестидневной арабо-израильской войны 1967 г., когда все добытые американцами данные представляли лишь «исторический интерес» и не могли быть использованы для оценки развития конфликта.
В 1967 г. были разработаны требования к новым ИСЗ оптико-электронной разведки (ОЭР), которые позволяли получать снимки объектов с высоким разрешением и передавать их на наземные пункты в масштабе времени, близком к реальному. В качестве основного раз-работника такого спутника (КН-11) была выбрана фирма «Томсон Рамо Вулдридж».
Согласно требованиям спутниковая система ОЭР должна была обеспечивать ежесуточный обзор любого участка земной поверхности, получение изображений объектов с очень высоким разрешением и передачу их в центр обработки с минимальной задержкой по времени. В её состав входили два космических аппарата КН-11, подсистема спутников-ретрансляторов типа SDS (Satellite Data System), а также центр управления и приема данных в Форт-Бельвуар, штат Вирджиния.
Высокая разрешающая способность (около 15 см) с высоты 270 км достигалась благодаря установке на борту КН-11 длиннофокусного оптического телескопа и фотоприемника на основе приборов с зарядовой связью (ПЗС). Так называемые ПЗС-матрицы были созданы в конце 1960-х гг. «Белл телефон лэбораториз» и при относительно небольших размерах имели несколько десятков тысяч детекторов (для сравнения, у современной ПЗС-матрицы, установленной на борту космического телескопа НАСА «Хаббл», имеется 640 тыс. элементов, каждый размером 15x15 мкм). Оптическая система космического аппарата КН-11 построена по двухзеркальной схеме Кассегрена: диаметр основного зеркала 2,3 м, вторичного более 0,3 м (оптическая система телескопа «Хаббл» с аналогичными характеристиками имеет эффективное фокусное расстояние 57,6 м).
Высокая оперативность достигается передачей изображений объектов по радиоканалу в сантиметровом диапазоне радиоволн через спутники-ретрансляторы. Для обеспечения непрерывного радиоконтакта между центром управления и разведывательными ИСЗ, пролетающими над Северным полушарием, КА SDS выводятся на вытянутые наклонные 12-часовые орбиты типа «Молния» (наклонение 64°, высоты орбиты в перигее 600 км, в апогее 39 000 км). В состав подсистемы ретрансляторов входят как минимум три спутника SDS, плоскости орбит которых разнесены на 120° относительно друг друга. Они движутся по одной трассе, поочередно зависая на рабочих апогейных участках, размещенных над Атлантическим и Тихим океанами.
