SSU-2 имеют новую конструктивную базу и усовершенствованную аппаратуру разведки и передачи данных. На них отсутствуют, в частности, передатчики, которые работали в диапазоне 14271434 МГц и создавали помехи радиоастрономическим обсерваториям. Конфигурация группы SSU осталась
прежней, однако размеры пеленгационных баз новых спутников почти в 2 раза меньше, чем у предшествующих ИСЗ. Это может быть связано с расширением диапазона разведывательных частот до сантиметровой части СВЧ-диапазона, при работе в которой корабельные радиоэлектронные средства используют антенны с узкими диаграммами направленности.

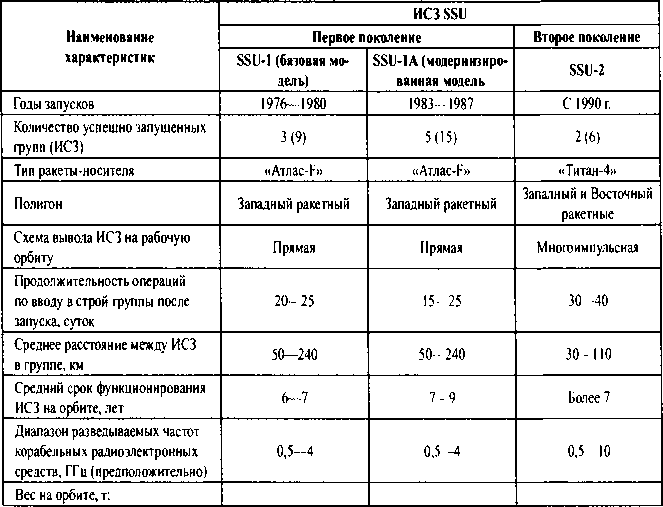

Характеристики системы РТР «Уайт клауд»
С начала нового тысячелетия по заказу ВВС США лаборатория AFRL ведет разработку демонстрационного космического аппарата ISAT для отработки 100-метровой антенны для будущих космических радиолокационных спутников системы «Спейс радар». Запуск первого такого спутника весом 5 тонн намечен на 2010 г.
Отработанные на ISAT радиолокационные антенны с электронным сканированием типа ESA (Electronically Scanning Array) будут устанавливаться на КА, функционирующих на круговой орбите высотой 9100 км и обеспечивающих идентификацию малоразмерных целей.
СПУТНИКИ ВОЕННОГО НАЗНАЧЕНИЯ СССР
Глава 5«ЗЕНИТЫ» ПЕРВЫЕ СОВЕТСКИЕ ФОТОРАЗВЕДЧИКИ
Работы велись в соответствии с постановлением Совмина от 25 мая 1959 г., определявшим сроки и задачи создания ориентированного спутника для разведки.
Активные исследования и проектная разработка спутника начались в 1957 г. в отделе 9 (М.К. Тихонравова) в секторе Е.Ф. Рязанова. Первоначальные варианты компоновочной схемы строились на базе приборного отсека и капсулы. В приборном отсеке размещались фотоаппаратура, специальная радиоаппаратура и основные служебные системы, обеспечивавшие функционирование КА в орбитальном полёте. Капсула имела коническую
форму. В ней находились кассеты с фотопленкой и оборудование, необходимое для её работы при спуске и поиске после посадки. Капсула снабжалась тормозной ДУ и играла роль спускаемого аппарата, доставлявшего с орбиты фотопленку.
В процессе проектной разработки рассматривались варианты КА различной размерности, весом от 1,5 до 4,5 т. Уже на начальном этапе работ в состав фотоаппаратуры включили длиннофокусный фотоаппарат (с фокусным расстоянием около 1 м).
В 1969 г. Королев предложил отказаться от выбранной схемы и принять за основу построения спутника-разведчика компоновочную схему разрабатываемого пилотируемого космического корабля «Восток». По решению главного конструктора приняли единую компоновочную схему для пилотируемого корабля и для спутника-разведчика.
По программе лётных испытаний спутника-разведчика «Зенит-2» предусматривалось 10 пусков. Позже программа была скорректирована, и количество пусков «Зенита» увеличилось до 13, так как при лётных испытаниях три КА не были выведены на орбиты ИСЗ из-за аварии ракеты-носителя. Несмотря на внешнее сходство, «Зенит-2» и «Восток» сильно отличались по составу средств и принципам управления полётом.
При тогдашнем уровне технологии весьма сложной проблемой оказалась возможность получения в космическом полёте фотоинформации высокого качества с распознаванием образований и объектов, имевших размеры порядка 1015 м. На этом этапе разработки решалась главная задача определить характеристики фотоаппаратуры как средства получения информации и проверить принципиальную возможность создания на борту КА условий, необходимых для функционирования этой аппаратуры.
Решение задачи получения фотоизображения высокой разрешающей способности с летательного аппарата, движущегося со скоростью около 8000 м/с на высотах 200400 км, потребовало разработки теоретических основ создания космической фотоаппаратуры, в том числе: принципов построения и расчёта оптической системы с длиннофокусными объективами и большими по размерам нагруженными многослойными иллюминаторами, систем компенсации сдвига изображения и влияния внешних факторов.
Как уже говорилось, внешне «Зенит» мало отличается от «Востока», но внутри произошли существенные различия. Система управления движением (СУД) «Востока» обеспечивала его ориентацию только перед спуском. Для фотосъёмки требовалась постоянная трёхосная ориентация аппарата с довольно высокой точностью (ошибка ориентации более одного градуса приводила к недопустимому ухудшению качество изображения). Управление «Зенитом» осуществлялось не только по разовым командам, выдаваемым с наземных пунктов в зоне видимости, но и по суточной программе, закладываемой на борт с помощью командно-программной радиолинии. Система терморегулирования была существенно доработана и обеспечивала узкий диапазон колебания температуры и скорости её изменения (допустимое отклонение менее 1°, а скорость изменения температуры менее 0,1°/ч.) необходимые для фотоаппаратуры. Была установлена система аварийного подрыва объекта АПО-2 имевшая более сложную логику управления, позволяющую определить, садится аппарат на своей или на чужой территории. Тормозная двигательная установка и незначительная часть систем были заимствованы без изменений. Вся специальная аппаратура устанавливалась внутри сферического спускаемого аппарата (СА). Оптические оси фотоаппаратов были перпендикулярны продольной оси КА.
