Наноцеллюлозалар уч асосий турга бўлинади: нанокристал- лик; нанофибрилланган ва бактериалланган. Буларнинг кимё- вий таркиби бир хил. Морфологияси, заррачаларининг ўлчам- лари ва кристаллиги бўйича фарқланади. Алоҳида хоссалари хом ашё тури ва олиниш усули билан фарқланади [46, 48]. Нанокристаллик целлюлоза бошқача «нановисер» деб ҳам юри- тилади. Наноцеллюлоза кислота билан гидролизлаб олинган фибриллсимон механик пишиқлиги бўйича энг юқори ҳисобла- нади. Кўриниши калта стерженга ёки ип кўринишли кристалл- га ўхшаш, диаметри 20 нм, узунлиги 100500 нм, кристаллик даражаси 5485% [72,73].
Наноцеллюлозани олиш технологияси мураккаб ва қиммат- ли технологик жараёндир. Бу Хитой технологияси парчалаш ва ундан тозалашга асосланган. Чунки лигнин хом ашё таркибида мавжуд бўлган полимер бўлиб, ўсимлик танасининг пишиқли-
гини таъминлашда муҳим аҳамиятга эга. Уни пишириш жара- ёнида чиқариб ташлаш лозим. Технологияси 6 босқичдан ибо- рат: биринчиси хом ашё такибидан чанг, тош, металл, бегона органик моддалардан тозалаш; иккинчиси хом ашёни майда бўлакларга бўлиш. Навбатдаги босқичда соф целлюлоза тола- лари олинади ва лигнин ажратиб ташланади. Охирги босқичда хом ашё ультра товуш (УЗ) ёрдамида наноўлчамгача майдала- нади ва нано фильтрловчи қурилмада лигниндан якуний тоза- ланади.
Дунёда наноцеллюлоза олиш технологияси такомиллашиб бормоқда. Янги технология наноцеллюлозани биологик усул- да олишга асосланган. Бу технология бўйича ишлаб чиқариш бир мунча арзон. Бу технологияда моғорловчи Aspergillus niger дан фойдаланилади. Моғор лигнинни самарали парчалайди. Ишлаб чиқаришда хом ашё ўрнида целлюлоза таркибли мате- риал қўлланилади. Уларнинг ичида энг яхшиси ва дунёда кенг фойдаланилаётгани зиғир, пахта, каноп, жут, пенька. 2.6-расм- ларда наноцеллюлоза (а), бўккан кўриниши (б) ва плёнкасининг кўндаланг кесими (в) келтирилган.
а б в
2.6-расм. Наноцеллюлоза намуналарининг кўриниши.
Наноцеллюлозадан енгил ва пишиқ материаллар ишлаб чиқариш мумкин, чунки мустаҳкамлиги пўлатдан мустаҳкам, қоғоз листидан юпқа. Ультратовуш билан ишлов берганда юқо- ри даражада фибриллашга эришиш ва юқори унумли, ингичка толали наноцеллюлоза олиш мумкин (2.7-расм). Юқори қувват- ли ультратовушли нурлантириш билан ҳар хил лигнин таркибли целлюлоза материалларидан микро ва наноцеллюлоза олинади.
2.7-расм. Ферментатив гидролизлаб, UP400S Hielscher УЗ прибори ёрдамида 20 мин. давомида ишлов берилиб, олинган нано толаларининг игна шаклидаги кўриниши [Bittencourt et al. 2008].
Қозон технологик университети профессори В. А. Петров раҳбарлигида нанокристалли целлюлоза (НКЦ) ультратовуш- ли диспергаторда (2.8-расм) сувда микрокристалли целлюлоза (ТШ 9199-001-07508109-204.
а б
2.8-расм. Ультратовушли диспергир қурилмаси схемаси [96]: а) 1 ГУК-М4 маркали ультратовуш тебраниш генератори; 2 ПМС нурлатгич; 3 концентратор; 4 штатив;
5 совуткич. б) ишчи органи схемаси:1 юқори босим области; 2 ротор; 3 статор; 4 юқори ва паст босим области.
Микрокристаллик целлюлоза) ни 25
о
о
Сувдаги МКЦ га ҳар 5 секундда магнитли ўзгартирувчи орқа- ли 22 кГц частотали импульс 2 секунддан берилган [53]. Олин- ган целлюлоза намуналари электрон микроскоп (PHENOM) усулида ўрганилган. Наноцеллюлоза заррачаларининг ўлчам- лари дисперглашдан олдин ва кейин сирти электрон микрофо- тография усулида аниқланган. МКЦдан олинган наноўлчамли целлюлоза игнасимон тузилишга эга. Игнали кристалларнинг ўлчами электронмикроскопида олинган фото сурати ёрдамида аниқланди (2.7-жадвал).
2.7-жадвалМКЦдан олинган наноцеллюлоза игнали кристаллари- нинг ўлчами, нм [96]2.7-жадвалда келтирилган тажриба натижаларининг ўртача ўлчами: узунлиги 663 нм, эни 207 нм. Олинган намунани по- ливинил спиртидан плёнка олишда тўлдирувчи ўрнида қўллаб, олинган плёнканинг физик-механик хоссалари ўрганилган. Целлюлозага ҳар турли физик ва кимёвий таъсирда (СВЧ-нур- латиш, УЗ-дисперглаш), хона шароитида, модул 1:15 сульфат кислотанинг ҳар хил концентрациясида 0,52 соат давомида ги- дролизлаб наноцеллюлоза олиниб, унинг хоссалари ўрганилган. Рентгенграфик усулда, гидролизловчи агент концентрациясини олинган наноцеллюлозанинг кристаллик даражасига таъсири ўрганилган. Концентрацияси 62% га оширганда, кристаллик
даражаси 85% гача ошган. Концентрацияси яна оширилганда кристаллик даражаси 25% гача пасайган. Сабаби, целлюлоза фибриллари орасидаги молекулалар орасида водород боғлари- нинг узилишидир. Кислота концентрацияси ошиши наноцел- люлозанинг полимерланиш даражасининг пасайишига олиб ке- лади. 2.8-жадвалда кислота концентрациясининг олинган нано- целлюлозани полимерланиш даражасига таъсири келтирилган.
2.8-жадвал
Сульфат кислота концентрациясининг наноцеллюлоза полимерланиш даражасига таъсири [54]
Кислота наноцеллюлозанинг полимерланиш даражасини пасайтиришдан ташқари, заррачаларининг ўлчамларини ҳам қисқартиради (2.9-расм).

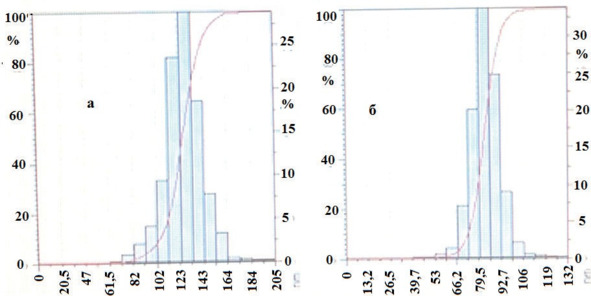

2.9-расм. Наноцеллюлоза заррачаларининг тақсимланиши: а игнали; б сфера шаклида.
Игна шаклидаги заррачаларнинг узунлиги 110145 нм, эни 80100 нм (сфера шаклида). Пахта целлюлозасидан олинган микрокристалл целлюлозадан олинган наноцеллюлозани реак- ция фаоллиги аниқланган. Уларда диальдегид звенолари ҳосил бўлиш тезлиги ХЦ МКЦ НЦ қаторда намоён бўлади, бунга сабаб сирт юзасининг ортишидир (2.10-расм). Бундан ташқари, целлюлозани гидролизлаганда ҳосил бўлган функционал гу- руҳлар МКЦ ва НЦларнинг реакцион фаоллигини оширади.
2.10-расм. Пахта целлюлоза, микрокристаллик целлюлозаси ва наноцеллюлозаларнинг оксидланиши натижасида ҳосил бўлган О ионининг кинетикаси эгри чизиғи.
ПЦ, МКЦ ва НЦни оксидлаш реакциясида окидловчи цел- люлозага сорбцияланиб, мураккаб эфир ҳосил қилади. Эфир осон дегидратланади ва яна оксидланиб, реакция сўнгида эрит-
мага IO ажралиб чиқади ва ажралиб чиққан IO ионлар сони-
3 3
га қараб, диальдегид звеноларининг сонини ҳисоблаш мумкин. Булардан ташқари, гидролиз натижасида ажралиб чиққан функ- ционал гуруҳлар, МКЦ ва НЦларнинг реакцион фаоллигини оширади.
Тўлдирувчи ўрнида КМЦга НЦ қўшиб олинган плёнканинг механик мустаҳкамлиги 1,66 баравар ортади (2844,9 дан 4728,42 Н/см).
Наноцеллюлозани ўсимлик хом ашёсидан олиш
Турли хил ўсимликлардан целлюлоза ва наноўлчамли цел- люлоза олиш соҳасида Қозон миллий технологик тадқиқот университети олимлари салмоқли ишлар қилган [74]. Шулардан бири зиғир поясидан олинган целлюлоза порошогига ультрато- вуш ёрдамида суюқ азот муҳитида ишлов бериб, наноцеллюло- за олган. Кам энергия ва кам концентрланган катта ҳажмдаги реагентларни қўлламайдиган технологияни яратиш устида ла- бораторияда К. С. Мамзякова тадқиқотлар олиб борган. Хом ашё сифатида зиғир пояси танлаб олинган, чунки унинг тарки- бида 70% гача целлюлоза мавжуд. Бу барча бир йиллик ўсим- лик поялари ичида целлюлозаси кўплиги бўйича энг юқориси ҳисобланади. Маълумки, температурани пасайтириш полимер- ларга ташқи механик таъсирлар билан ишлов бериш, матери- алнинг мўрт бўлишига ва охири майдаланишига олиб келади. Целлюлозани суюқ азот муҳитида ультратовуш (УЗ) асбобидан фойдаланиб, майдалашда сублимация усулида қуритиш босқи- чига эҳтиёж қолмайди. Чунки сувли дисперсия муҳитидан цел- люлоза нанозаррачаларини ажратиб олиш шарт эмас. Шунинг учун тадқиқотда зиғир целлюлоза порошогини суюқ азот муҳи- тида УЗ йўли билан ишлов бериб олинади.
