На производстве потребовалось выполнить гидравлические испытания водоохлаждаемых панелей
сваренных из медных труб, без приварки к панелям каких либо деталей.

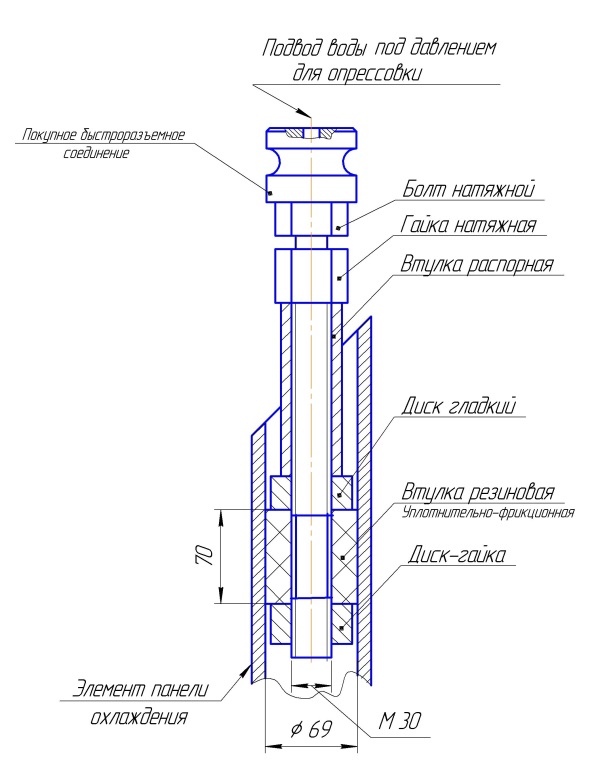

Проверочный расчет заглушки.
Цилиндр толстостенный
Расчет по методике котлонадзора и по формулам сопромата:
Запись программы в Excel.
Смотри открытый и закрытый листы Е 38.. Е 38_Z .. ( Скачать из приложения ).
Усилие для обжатия прокладки
В зависимости от вида среды, давления среды и её температуры применяют прокладки из различных материалов. Различают два основных вида: Мягкие прокладки ( паронит, картон, фторопласт, и другие пластмассы ). Жесткие ( металлические ) прокладки ( свинец, мягкий алюминий, отожжённая медь, мягкое железо, мягкие нержавеющие стали ).
Для уплотнения масляных гидросистем станков и прессов применяются резиновые кольца
по ГОСТ 9833-73 и 18829-73.
Кольца выдерживают давление до 32 Мпа. Поверхности уплотняемого стыка должны быть чисто обработаны
Примерный расчет прокладки из отожженной меди.
Расчет приточной вентиляции
.

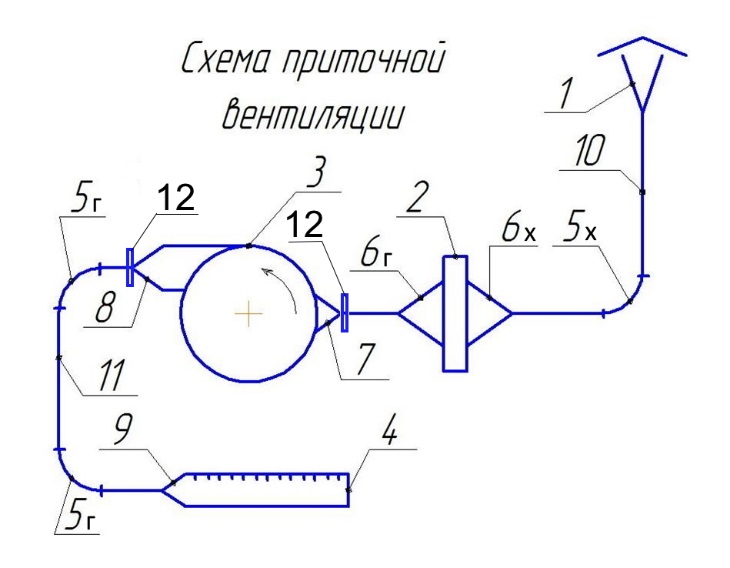

Рис. Схема приточной вентиляции.
..
1 Приточная шахта по таблице тип 6 ( по таблице ниже )..
2 Калорифер.
3 Вентилятор.
4 Распределитель воздуха.
5 Отводы Ro = 325 мм. D = 325 мм.
6 Конфузор и Диффузор к калориферу.
7 Диффузор входа в вентилятор.
8 Конфузор выхода из вентилятора.
9 Диффузор входа в распределитель.
10 Холодная труба Ф 325 мм L 12 метров.
11 Горячая труба Ф 325 мм L 9 метров.
12 Мягкая вставка.
Расчет, таблицы характеристик калориферов и электромоторов с вентиляторами.
Гидравлический и тепловой расчет. Расчет воздушного потока и подбор вентилятора с эл.мотором.
Таблицы местных сопротивлений элементов воздуховода.
Вентилятор выбор
По суммарным потерям давления всей системы при обеспечении требуемого расхода воздуха.
Следует учесть, что КПД вентилятора около 0,7..
График аэродинамических характеристик вентилятора.
Вентилятор конструкция
Проверка вентилятора перед монтажем по зазорам и по вибрациям от дисбаланса ротора..
Более прогрессивный метод балансировки выполняют на балансировочном станке с компьютерным блоком.
Балансировка рабочих колес должна производиться с точностью, обеспечивающей среднюю квадратичную виброскорость вентиляторов в сборе не более 6,3 мм/с (класс точности балансировки 4 по ГОСТ 22061-76 ).
Справочные таблицы к расчету вентиляции
К справочным таблицам таблицы перевода единиц измерения.
Вентиляция на естественной тяге
Показан расчет для примера. Приведены таблицы необходимые при расчете.
R Сопротивление трения на один погонный метр трубы в милиметрах водяного столба..
Примечание: 1мм вод.столба = 1кгс/кв.метр = 9,81Н/кв.метр = 9,81Па.
Некоторые местные сопротивления:
Выход трубы в большой бак под уровень жидкости: Es = 1
Тепловая завеса ворот цеха
Рис. Тепловая завеса 1.
,,,,,,,,,,,,

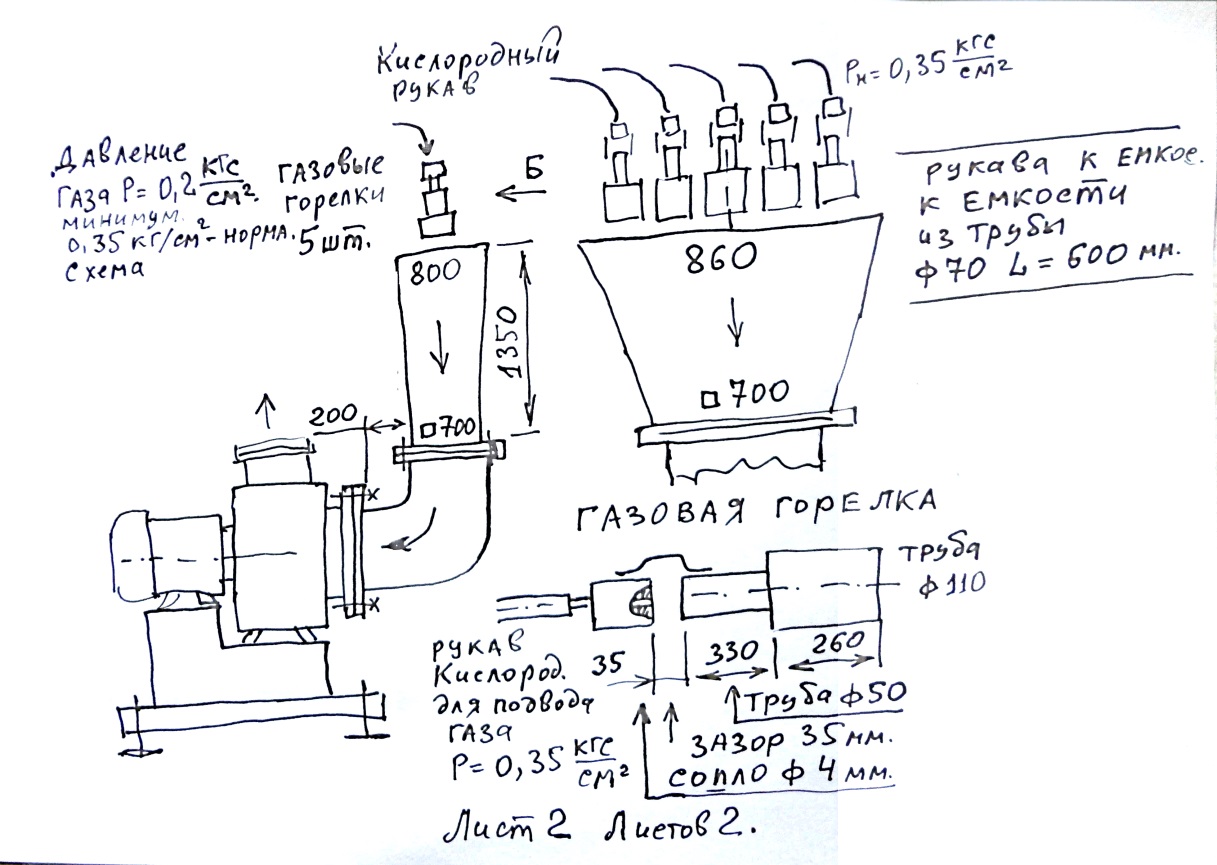

Рис. Тепловая завеса 2.
,,,,,,,,,,,
Все детали горелки смотри, скачав ссылку в приложении .
Само сопло выполнено из красной меди, ставится на резьбу, имеет отв. для газа Ф 4 мм.
Рис. Схема подвода газа.
Тепловая завеса ворот: давление газа = 0,35 кг/кв.см.
Электроконтактный манометр срабатывание при давлении ниже 0,2 кг/кв.см.
Прибор контроля пламени срабатывание при отрыве и погасании факела горелок.
Вентиль соленоидный ( эл.клапан ) срабатывание при остановке вентилятора, при падении давления газа
и отрыве и погасании факела горелок.
Световая и звуковая сигнализация срабатывает при закрытии эл.клапана.
,,,,,
Шестерни
Шестерни очень широко применяются в машиностроении и при ремонтах расчет шестерен производится часто.
disk.yandex.ru/d/vRPqjS1T8hEAJg Шестерни добавочные материалы.
Профиль зуба шестерни
..
Рис. Профиль зуба.
