Вид на двигатель первой ступени РН
и на таком же расстоянии от восточного побережья мыса Канаверал, штат Флорида, для экваториальных миссий.
Поднявшись с аэродрома с двумя пилотами и по меньшей мере одним оператором пуска на борту, самолёт-носитель будет в состоянии достичь района воздушного пуска ракеты «зоны сброса» через 30 ми- нут после взлета. Отделившись от левой консоли крыла самолета-носителя, Launcher One запустит двигатель Newton Three первой ступени, который развивает тягу 33.3 тс и работает в течение примерно трех минут на топливе «жидкий кислород керосин». После разделения ступеней включится Newton Four верхней ступени тягой 2.27 тс. Он работает в течение почти шести минут на тех же компонентах. После этого начнется 45-минутная баллистическая пауза, по завершении которой ракета выдаст апогейный импульс, формирующий расчетную орбиту. Обе ступени Launcher One безопасно упадут в море (последняя будет сведена с орбиты), а самолет-носитель вернется в аэропорт, где может быть подготовлен к следующему полету.
Сборочный цех ракет-носителей
Launcher One позиционируется в качестве «доступного специализированного средства доставки на орбиту небольших спутников», направленного на удовлетворение потребностей коммерческих и государственных заказчиков, по цене 10 млн $. Стартовая масса ракеты-носителя оценивается в 25 т.
Транспортировка ракеты к самолёту
Военные транспортные системы
Х-37В
Посадка космоплана X-37B
Х-37В крылатый аппарат со стартовой массой около 5000 кг, имеющий крыло двойной стреловидности, V-образное оперение и трехопорное посадочное шасси. Длина космоплана 8.92 м, размах крыла 4.55 м, высота 2.90 м. В хвостовой части размещен маршевый жидкостный ракетный двигатель AR23 фирмы Rocketdyne с тягой около 3 тс, имеются двигатели реактивной системы управления. В орбитальном полете аппарат запитывается от развертываемой солнечной батареи и литий-ионных аккумуляторов. Грузовой отсек с двухстворчатым люком имеет длину 2.1 м при диаметре 1.2 м. Максимальная масса полезного груза, размещаемого в нем, оценивается в 500 кг. Первый испытательный орбитальный пуск состоялся 22 апреля 2010 г. на ракете Atlas V.
Х-37В с открытым грузовым отсеком
За первым полетом последовали еще четыре со все возрастающей продолжительностью. Задачи их описывались лишь в самых общих чертах как испытания новых технологий в реальных космических условиях. В редких случаях назывались экспериментальные установки, размещенные на борту на коммерческой основе. В частности, в пятом полете они проводились
Компоновка Х-37В
Исследовательской лабораторией ВВС США. Орбитальные данные на X-37B не сообщались, но наблюдатели весьма успешно, хотя и с перерывами, отследили все пять полетов. Четыре первых проходили по орбитам с невысоким наклонением от 38° для OTV-4 до 43.5° для OTV-3, практически не «цепляя» территорию России, и лишь в пятый раз космоплан запустили на наклонение 54.5°. Ни один аппарат не поднимался выше 440 км, а два последних полета проходили на двух основных рабочих высотах: 315317 км и 344352 км.
Общий вид Х-37В

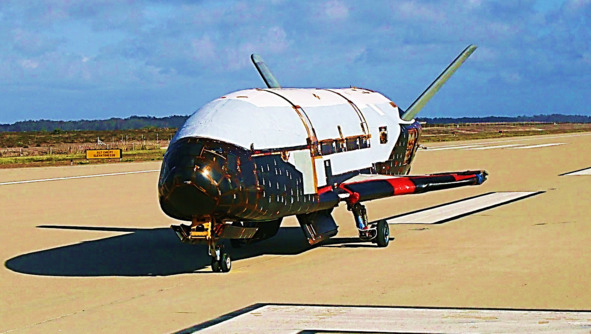

Х-37В на взлётной полосе
Phantom Express (проект)
Ракетоплан Phantom Express
Phantom Express частично многоразовая космическая система, призванная кардинально сократить сроки и стоимость запусков на орбиту небольших КА в интересах оборонных ведомств США. Целью проекта является создание космоплана, способного выводить полезную нагрузку массой 30005000 фунтов (13602270 кг) на низкую околоземную орбиту при затратах менее 5 млн $ за один полет и частоте более десяти пусков в год.
Phantom Express перед стартом
Для сравнения: к тому времени для запуска КА такого типа применялась одноразовая РН Minotaur IV компании Orbital с частотой один запуск в год по цене 55 млн $.
Беспилотный ракетоплан XS-1 должен обладать:
гиперзвуковой скоростью полета, соответствующей числу Маха, большему или равному 10 (12 250 км/ч);
небольшим временем межполетного обслуживания (одни сутки) с возможностью выполнения десяти пусков в течение десяти дней;
способностью вывести на орбиту полезную нагрузку 4000 фунтов (1915 кг);
стоимостью пуска менее 1/10 от текущих систем, то есть приблизительно 5 млн $ за полет;
многоразовой первой ступенью для полета на гиперзвуковых скоростях до суборбитальной высоты в сочетании с одной или несколькими одноразовыми верхними ступенями, которые будут выводить спутник на орбиту.
Отделение второй ступени
После завершающей стадии отборочного процесса, Boeing Со. стала единственным подрядчиком по проекту: в фазе 2 она завершит проектные работы, изготовит крылатый аппарат и проведет наземные испытания, а в фазе 3, которая займет весь 2020 год, выполнит от 12 до 15 испытательных полетов. Космоплан, предложенный Boeing и названный Phantom Express, будет стартовать вертикально, неся «на спине» (наверху фюзеляжа) орбитальную ступень однократного использования. После разделения блоков космоплан совершит вход в атмосферу и планирующую посадку на обычный аэродром. Разгонять Phantom Express будет двигатель AR-22 фирмы Aerojet Rocketdyne, созданный на основе маршевого двигателя шаттлов SSME (Space Shuttle Main Engine). Ключевым требованием программы является демонстрация возможности ежедневного полета космоплана в течение десяти дней. Соответственно, в программу наземных испытаний фазы 2 входит ежедневное включение двигателя в течение 10 дней, а на фазе 3 предусмотрены десять ежедневных полетов на скоростях, соответствующих числу М=5, а как минимум один из них на скорости М=10. Итак, разработка суборбитального беспилотного ракетоплана XS-1 близится к завершению. По замыслу DARPA, система должна стать частичной заменой шаттлов и более дешевой альтернативой классическим ракетам.
Посадка ракетоплана
Грузовые транспортные корабли
Прогресс МС
Грузовой космический корабль Прогресс МС
«Прогресс» серия транспортных беспилотных грузовых космических кораблей (ТГК), выводимых на орбиту с помощью ракеты-носителя «Союз». Разработана в СССР для снабжения орбитальных станций.
Разработка нового корабля на базе космического корабля «Союз» под кодом 7К-ТГ была начата в 1973 году. Первый «Прогресс» вышел на орбиту 20 января 1978 года. Разработчиком и изготовителем кораблей семейства «Прогресс» с 1970-х и по настоящее время является Ракетно-космическая корпорация «Энергия». Производство кораблей осуществляется на головном предприятии корпорации в подмосковном Королёве, а испытания и подготовка кораблей к запуску в монтажно-испытательном корпусе (МИК) предприятия на 254-й площадке космодрома Байконур.
При проектировании были использованы бортовые системы, конструкции и агрегаты корабля «Союз». «Прогресс» имеет три основных отсека: герметичный грузовой со стыковочным агрегатом, где размещались материалы и оборудование, доставляемые на станцию; отсек компонентов дозаправки,
После стыковки с МКС

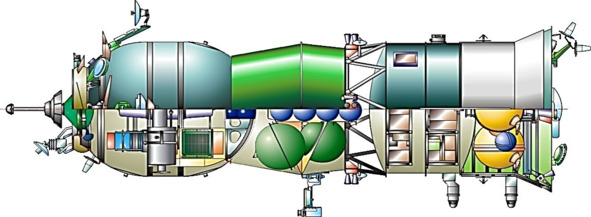

Компоновка Прогресса МС
Внутри Прогресса МС
сделанный негерметичным, чтобы защитить станцию в случае утечки токсичного топлива; а также приборно-агрегатный отсек (ПАО).
Первый корабль серии, Прогресс МС-01, был запущен к МКС 21 декабря 2015 года. От предыдущей серии транспортных кораблей отличается наличием дополнительного внешнего отсека, на внешней поверхности ТГК в отсеке предполагается устанавливать по четыре пусковых контейнера, с помощью которых планируется запускать до 24 спутников стандарта CubeSat со сторонами по 10 см. Запуски будут осуществляться с помощью ракет-носителей Союз-2.1а.
