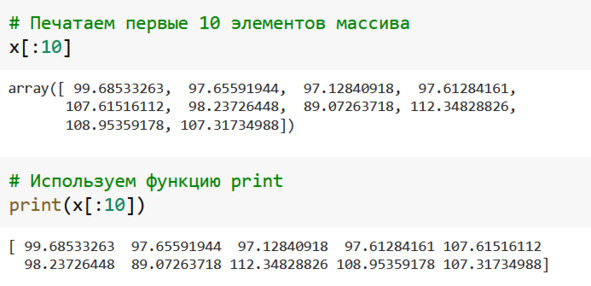

При работе в блокноте нам не обязательно использовать функцию print. Достаточно указать имя переменной, см. рис.
Рис. Начало массива
2.2. Гистограмма
Переходим к построению гистограммы.
Для создания графиков мы будем использовать библиотеку matplotlib. Из этой библиотеки мы загружаем модуль pyplot и назначаем ему псевдоним plt.

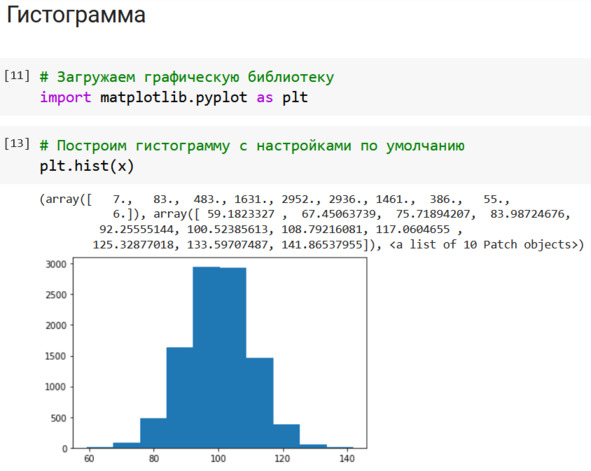

Теперь мы можем вызвать функцию построения гистограммы hist. В качестве параметра передаём имя нашего массива x. На экране появляется изображение гистограммы, причём количество интервалов группировки и их границы выбираются автоматически.
Над графиком выводится дополнительная информация: абсолютное частоты попадания в каждый интервал и границы интервалов группировки, см. рис.
Рис. Гистограмма: настройки по умолчанию

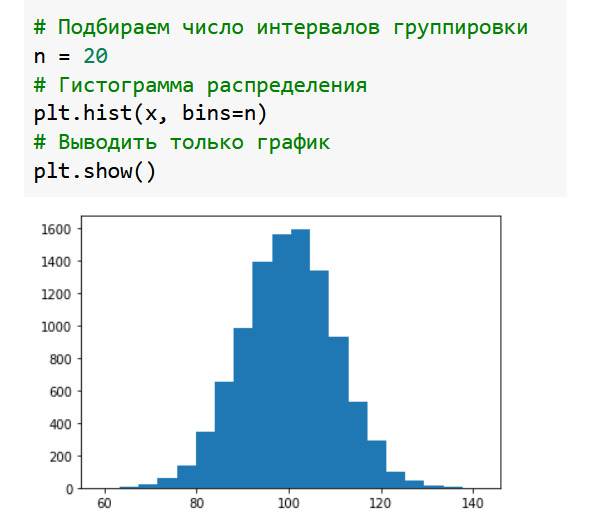

При построении гистограммы мы не указали количество интервалов группировки. По умолчанию используется 10 интервалов. Чтобы задать другое значение, укажем параметр bins, см. рис. Нам нужно подобрать «приемлемое» количество интервалов не слишком мало и не слишком много. Меняем значение n и запускаем нашу ячейку на выполнение.
Обратим внимание, что при вызове функций в Python мы можем передавать им параметры в любом порядке и даже можем их пропускать. Чтобы справиться с такими ситуациями, мы явно указываем название параметра, затем ставим знак равенства и даём его значение, например, bins=n.
Команда plt.show () подавляет вывод служебной информации на экран. В этом случае мы выводим на экран только сам график.
Рис. Настройка числа интервалов

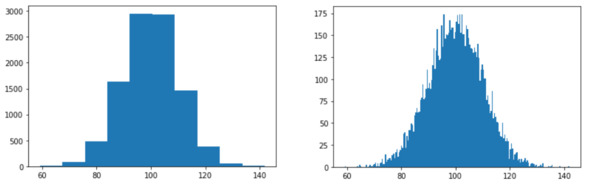

Если задать слишком мало интервалов группировки, получается «грубая» картина с крупными «ступеньками», см. рис., слева. Слишком много интервалов дадут излишние подробности на графике это просто случайный шум, за которым плохо просматривается форма распределения, см. рис, справа.
Рис. Подбираем число интервалов
Постепенно увеличиваем количество интервалов, пока не получим компромисс между грубыми ступеньками и случайными отклонениями. График должен получиться достаточно подробным, но не зашумлённым.
Теперь перейдём к оформлению графика, см. рис.
Настроим размеры изображения с помощью функции plt.figure (figsize= (12, 6)). Параметр figsize получает значения ширины и высоты изображения в дюймах.
Передадим дополнительные параметры функции plt. hist:
edgecolor=black чёрные границы столбиков;
linewidth=2 толщина линий;
facecolor=white заливка столбиков белым цветом;
density=True пересчитать результаты группировки как плотность вероятности.
Теперь площадь под графиком равна единице, и нашу гистограмму можно будет сравнивать с теоретической кривой нормального распределения.
Наконец, с помощью функции plt. title мы выводим заголовок графика.
Рис. Оформление графика
2.3. Распределение

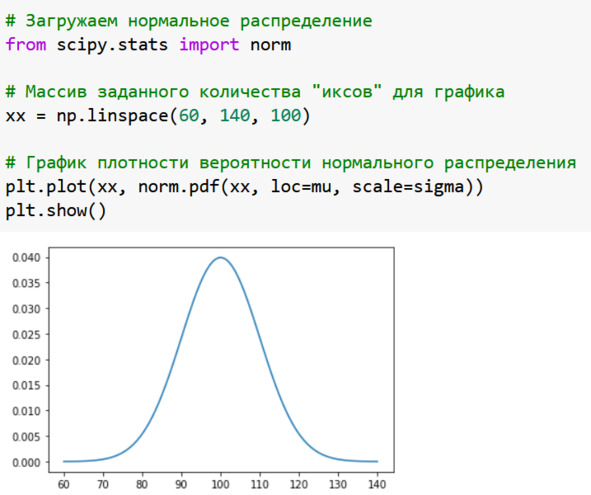

Рассчитаем теоретические значения плотности вероятности нормального распределения, см. рис.
Загружаем функцию нормального распределения norm из модуля stat библиотеки scipy.
Далее формируем одномерный массив (вектор) из 100 чисел в диапазоне от 60 до 140. В этих пределах расположена наша гистограмма. Для этого используем функцию linspace из библиотеки numpy.
Далее вычисляем значения плотности вероятности для нормального распределения с помощью функции norm. pdf. Название pdf в данном случае расшифровывается как probability density function функция плотности вероятности. Задаем для этой функции те же параметры, что для генератора наших исходных данных:
loc=mu среднее значение (математическое ожидание);
scale=sigma стандартное отклонение («сигма»).
Здесь параметр loc означает location, то «расположение» среднего значения, то есть математического ожидания, которое обычно обозначается греческой буквой «мю».
Параметр scale определяет «размеры», или «размах» нашей кривой. Это среднее квадратическое отклонение, или С. К. О., или просто «сигма».
Строим график функции плотности с помощью функции plt.plot. Эта функция наносит на график точки и соединяет их прямыми отрезками. Поскольку точек и отрезков много, они сливаются и внешне выглядят как гладкая кривая.
Рассматриваем график и убеждаемся в правильности расчетов обращаем внимание на среднее и разброс вокруг среднего (примерно три сигмы). В нашем примере это 100 плюс-минус 30, то есть от 70 до 130.
Рис. Плотность вероятности нормального распределения

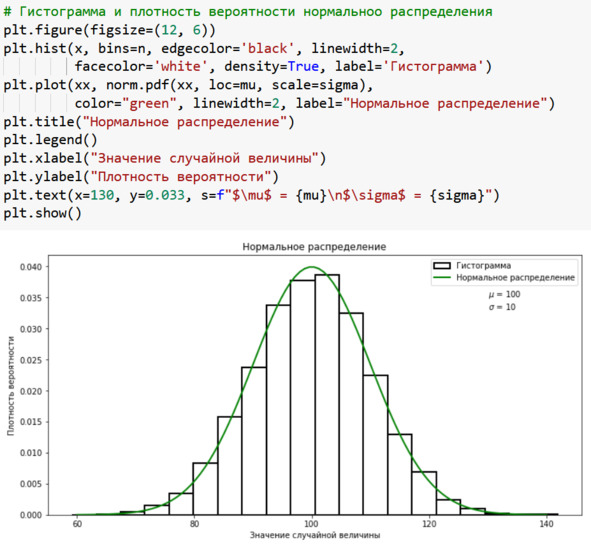

Завершим оформление гистограммы добавим теоретическую кривую и немного украсим изображение, см. рис.
При вызове функций plt. hist и plt.plot мы задаём параметр label. Это будет «метка» наших линий. Она нужна для оформления легенды, то есть вывода на график условных обозначений. Легенду мы выводим с помощью функции plt. legend () без параметров.
Для теоретического графика мы выбираем цвет с помощью параметра color. Линии разного цвета лучше воспринимаются, и эти цвета будут указаны в легенде.
Далее мы выводим заголовки по осям «икс» и «игрек»: plt. xlabel и plt. ylabel.
Наконец, на свободном месте графика выводим текст с помощью функции plt. text. Параметры этой функции следующие:
x=130, y=0.033 координаты левого нижнего угла текстового блока;
s строка текста для вывода на график (естественно, от английского слова string строка).
Чтобы разобраться с этой строкой, придётся сосредоточиться. Итак, вначале указана буква f, что указывается на «форматированную строку», которая дана в кавычках. Далее мы выводим греческую букву «мю», для чего используем средства формул текстового редактора LaTeX: $\mu$. Формулы здесь вводятся в обрамлении символа «доллара». Затем мы выводим числовое значение переменной mu. Для этого используем фигурные скобки: {mu}. Затем используем символ перехода на новую строку \n как и в стандартном формате вывода языка Си. Аналогично организуем вывод значения сигмы.
Рис. Оформление гистограммы
2.4. Полигон
Вместо гистограммы мы можем построить более гладкий график, который традиционно называется «полигон», то есть «ломаная линия». Дополнительно мы используем сглаживание, которое работает аналогично скользящей средней в динамике. Только здесь сглаживание работает по оси «иксов» вместо оси времени, см. рис.
