Уровень взрывозащиты оборудования Gc: уровень взрывозащиты, присваиваемый оборудованию для взрывоопасных газовых сред с «повышенным» уровнем взрывозащиты, не являющемуся источником воспламенения в нормальном режиме эксплуатации и которое может иметь дополнительную защиту, обеспечивающую ему свойства неактивного источника воспламенения при предполагаемых регулярных неисправностях (например, при выходе из строя лампы).
Имеются два условия:
1. Электрооборудование работает во взрывоопасной среде в течение времени от момента её возникновения до момента отключения питания электрической энергией.
2. В электрооборудовании с уровнем взрывозащиты Gc взрывозащита обеспечена только в признанном нормальном режиме эксплуатации.
Уровень взрывозащиты оборудования Ма: уровень взрывозащиты, присваиваемый оборудованию для установки в шахтах, опасных по рудничному газу, с уровнем взрывозащиты «очень высокий», характеризующемуся надёжной защищённостью и малой вероятностью стать источником воспламенения в нормальных условиях эксплуатации, при предполагаемых или редких неисправностях при сохранении питания электрической энергией даже в присутствии выброса газа.
Уровень взрывозащиты оборудования Mb: уровень взрывозащиты, присваиваемый оборудованию для установки в шахтах, опасных по рудничному газу, с уровнем взрывозащиты «высокий», характеризующемуся надежной защищённостью и малой вероятностью стать источником воспламенения в нормальном режиме эксплуатации или при предполагаемых неисправностях в течение времени от момента выброса газа до момента отключения питания электрической энергией.
В электрооборудовании с уровнем взрывозащиты Mb взрывозащита обеспечена как при нормальном режиме работы, так и при признанных вероятных повреждениях, определяемых условиями эксплуатации, кроме повреждений средств взрывозащиты.
Уровень взрывозащиты оборудования Мс (для рудничного электрооборудования дополнительное обозначение уровня взрывозащиты повышенная надежность против взрыва РП): уровень взрывозащиты, присваиваемый оборудованию для установки в шахтах, опасных по рудничному газу, с уровнем взрывозащиты «повышенный», характеризующемуся достаточной защитой и малой вероятностью стать источником воспламенения в нормальных условиях эксплуатации, где присутствие взрывоопасной среды маловероятно, а если она присутствует, то очень непродолжительное время.
Имеются два условия:
1. Электрооборудование работает во взрывоопасной среде в течение времени от момента ее возникновения до момента отключения питания электрической энергией.
2. В электрооборудовании с уровнем взрывозащиты оборудования Мс взрывозащита обеспечена только в признанном нормальном режиме эксплуатации.
Глава 2. Взаимосвязь между электротехникой и гидравликой. Некоторые законы гидравлики, некоторые законы электротехники и аналогии между ними
Раздел 2.1. Некоторые законы гидравлики
Гидравлика это область физики, которая изучает физические характеристики жидкостей в их жидком состоянии, будь то в состоянии покоя или в движении. При нашем дальнейшем анализе мы не принимаем в расчёт вопросы гравитации, т. к. данная работа не посвящена глубокому освещению гидравлики, а гидравлика лишь используется как упрощённая наглядная модель электротехники, что является очень распространённым приемом.
В данном пособии мы попытались применить метод электрогидравлических аналогий к взрывозащищённому оборудованию.

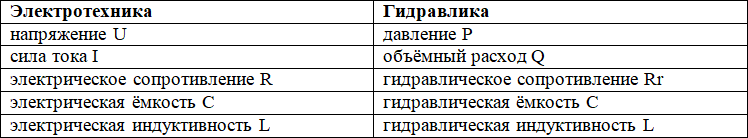

Применяемые ниже аналогии базовых параметров (законы рассмотрим ниже)
Гидравлическое давление
Создание давления

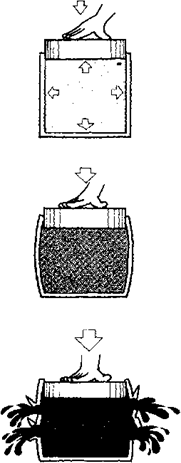

При нажатии на крышку бочки, заполненной жидкостью, в жидкости возникает давление, которое давит на стенки бочки (см. рис. 2.1). При чрезмерном нажатии возможен разрыв бочки.
Рис. 2.1
Гидравлическое давление это сила, приложенная на единицу площади жидкости к поверхностям, с которыми она соприкасается. Большинство жидкостей несжимаемы, и поэтому, когда на них действует нагрузка, сила немедленно передаётся на контактную поверхность.
Закон Паскаля
Закон Паскаля говорит о том, что повышение давления, испытываемое жидким телом, передается как единое целое во все точки жидкости и на стенки контейнера, где она содержится.
Давление это сила, приложенная перпендикулярно к поверхности объекта на единицу площади, по которому эта сила распределяется.
Математически закон Паскаля выражается формулой:
P = F/A,
где
F = P/S, где
P давление,
F сила,
S площадь.
Связь давления и поток
Представим себе водонапорную башню.
Допустим, что башня полностью заполнена водой. Снизу башни просверлили отверстие и врезали туда трубу с краном (см. рис. 2.2).
