На рисунке 1.23 представлен технический рисунок платья с тенью по внешнему контуру.

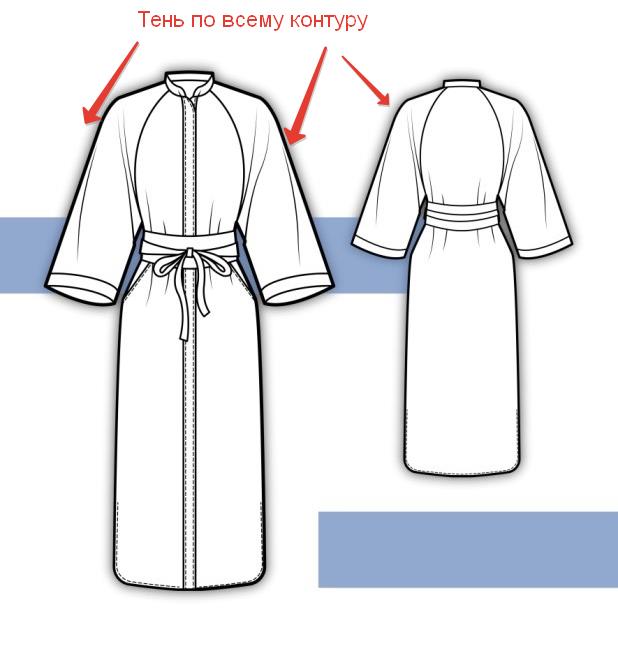

Рисунок 1.23 Технический рисунок с тенью по внешнему контуру, дизайнер С. Прилепская
На рисунке 1.24 представлен технический рисунок платья с добавленной тенью по внешнему контуру с одной стороны.

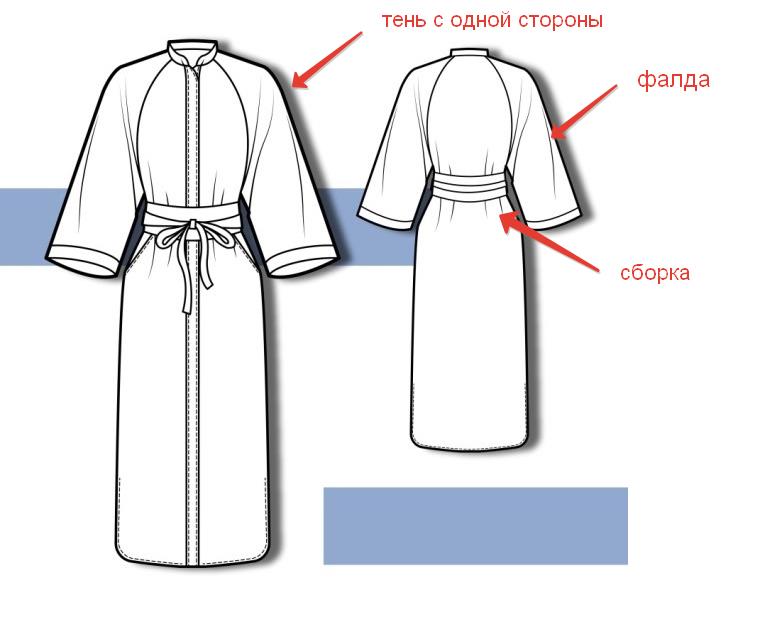

Рисунок 1.24 Пример изображения на техническом рисунке тени по внешнему контуру с одной стороны, дизайнер С. Прилепская
Для передачи объема изделий, ниспадающих фалд используют тени, прорисовывают складки (рисунок 1.24). Здесь, главное не перестараться, иначе он может быть перегружен. Динамика в рисунках, дополнительные элементы, могут привести к разночтению изделия специалистами. Несколько линий и элементов достаточно, чтобы передать объемно-силуэтную форму. В своих работах я использую линии для изображения складок и фалд, но немного. Изображение должно быть лаконичным, точным и понятным.

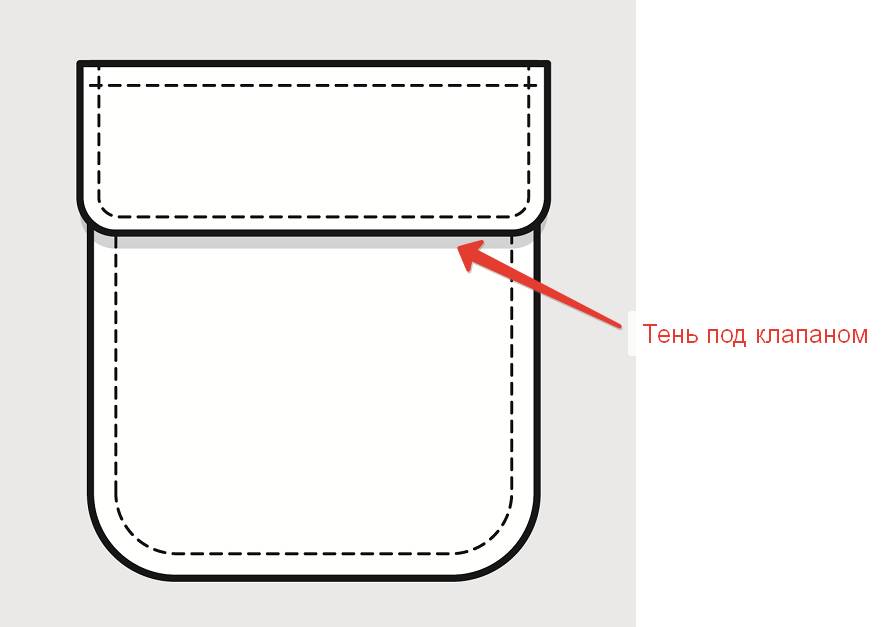

Как правило, я размещают тени под деталями и элементами, которые накладываются друг на друга. Под клапанами, листочками карманов, по контуру отложного воротника, по борту и т.д. На рисунке 1.25 представлены примеры изображения карманов. Тень под клапаном показана как серый элемент с прозрачностью. Входы в карманы также обозначены элементами с прозрачностью.
Рисунок 1.25 Пример изображения теней на технических рисунках карманов
.7
Правила изображения на фигуре человека
При построении технического рисунка соблюдают следующую последовательность.
1-
Вначале
рисуют контур силуэта, покрой рукава,
при этом учитывают
пропорции и ширину
изделия на различных участках.
Ширину изделия по линии низа изображают относительно ширины изделия по линии бедер (линии талии). Изделие изображают расширенным, зауженным или прямым относительно линии бедер. При изображении рукавов проверяют уровень линии глубины проймы относительно линии талии и углов подмышечных впадин. Уделяется особое внимание и точности при изображении верхней части оката рукава: плоский, классический, объемный.
Линия низа рукава может быть в виде прямой линии и линии с плавным небольшим изгибом по краям.
2-
Обязательно обращают внимание на
длину изделия
и
длину рукавов
, положение
линии низа
относительно основных антропоморфических точек тела человека. Линия низа изображается чаще всего дугообразной линией в зависимости от ширины изделия по низу. Возможно изображение линии низа прямой линией.
3-
Затем обозначают
линии конструктивного решения
(рельефы, швы, кокетки, вытачки и т.д.).
Их положение и форму всегда нужно проверять относительно средней линии переда (спинки), горизонтальных линий груди, талии, бедер. Рельефы изображают плавной линией, а от линии бедер прямой. Линия, обозначающая нагрудную вытачку в женских изделия, должна быть направлена на сосковую точку.
4-
Рисуют
застежку и воротник,
капюшон. Край борта в зависимости от ширины борта смещают относительно средней линии переда влево для мужских изделий, вправо для женских изделий. При центральной застежке пуговицы располагают по вертикальной средней линии переда. При смещенной бортовой застежке 2 ряда пуговиц располагают на одинаковом расстоянии относительно средней линии. Нижний край борта полочки с петлями показывают с небольшим отступом (нависанием) над той полочкой, на которой пришиты пуговицы.
5-
Изображают
конструктивно-декоративные детали
: карманы, хлястики, паты, пояса.
6-
Далее
декоративные детали
: сборки, кулиски, рюши и т.д.
7-
Отмечают положение
отделочных строчек
.
8-

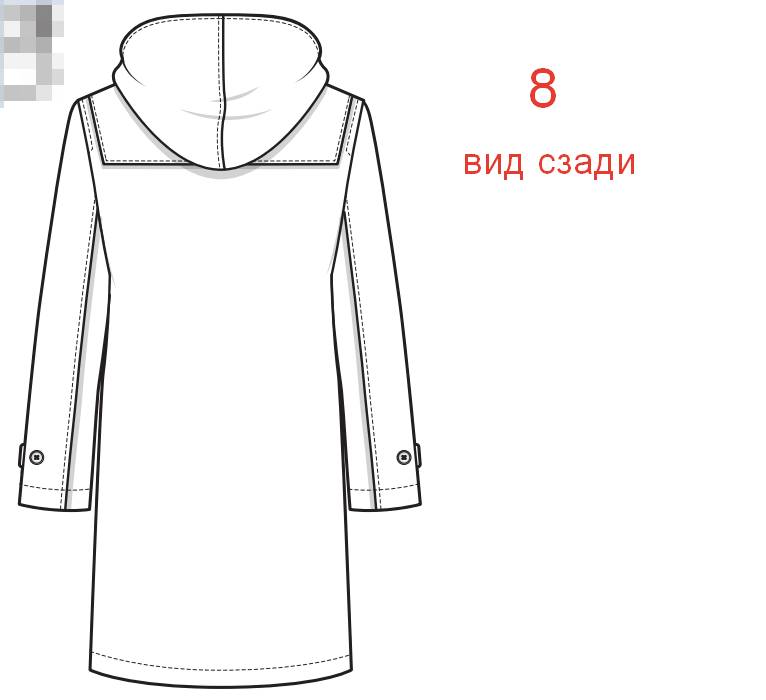

Приступают к построению
вида сзади
. Вид сзади может быть изображен в таком же масштабе, что вид спереди или уменьшен от 80% до 50% от величины вида спереди.

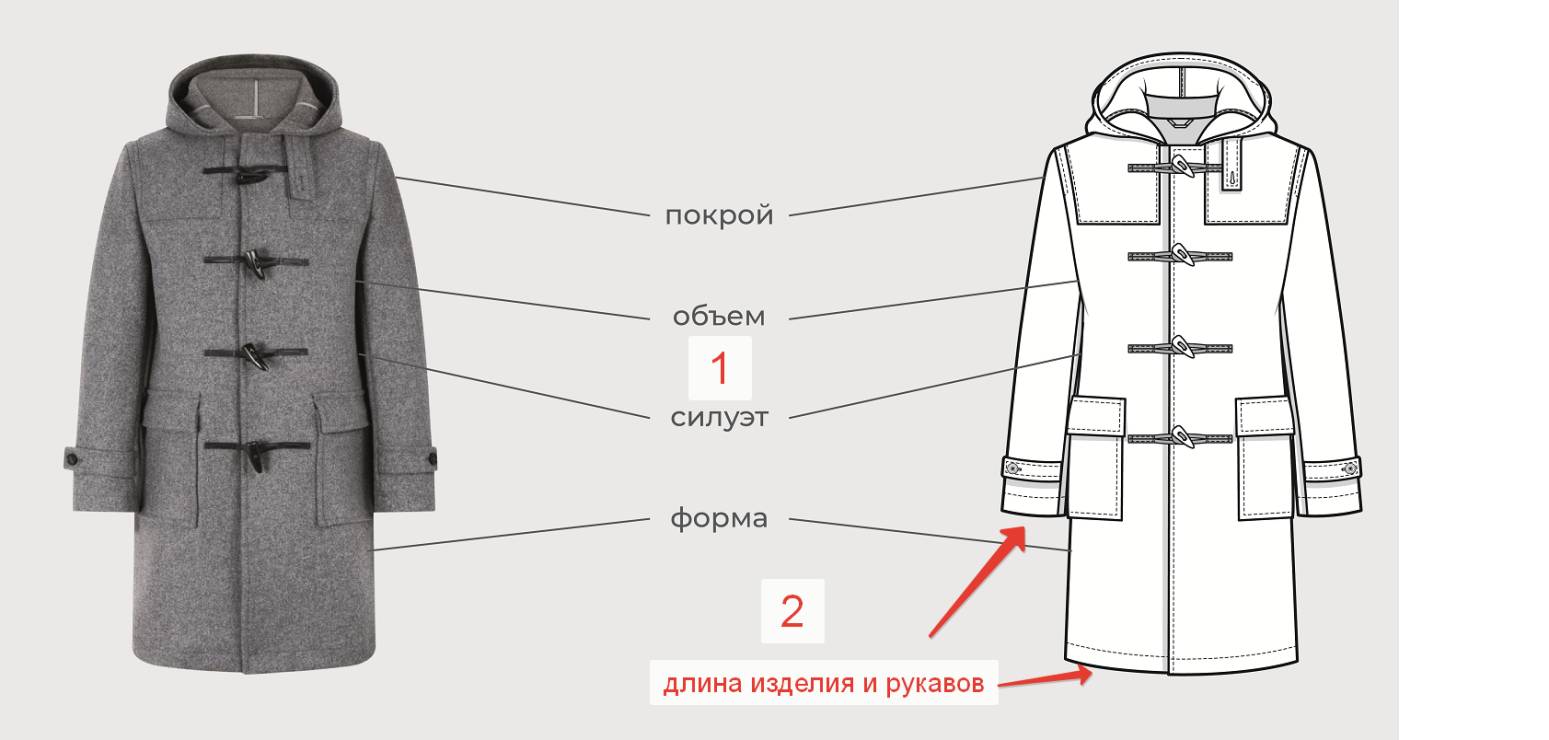

На рисунке 1.26 показано последовательное изображение модели одежды.
Рисунок 1.26 Последовательность изображения технического рисунка и деталей
Более подробно о пошаговом изображении можно прочитать по этой ссылке. В файле показан пошаговый план изображения модели джемпера (худи).
Рисунок 1.27 Обложка pdf-файла с пошаговым паном изображения технического рисунка
.8
Особенности изображения деталей
Изображение карманов и клапанов
В техническом рисунке прорисовывают все конструктивно-декоративные элементы: карманы, клапаны, листочки, паты, воротники, пояса, хлястики и т.д.).
При изображении карманов обязательно проверяют их местоположение относительно линии груди (для верхних карманов), линий талии и бедер (для боковых карманов). Сверяют положение верхнего и нижнего краев карманов относительно основных горизонтальных линий и средней линии переда. Боковые карманы, которые расположены в невидимой спереди зоне, изображают частично, только ту часть, которая видна на передней поверхности. Нужно не забывать, что мы изображаем объемное изделие, которое одето на фигуру, поэтому все элементы и швы в невидимой зоне не рисуем.
Рисунок 1.28 Изображение боковых накладных карманах в модели мужского пальто (Книга «Энциклопедия мужской одежды в технических рисунках», А.С. Рукавишникова, 2020)

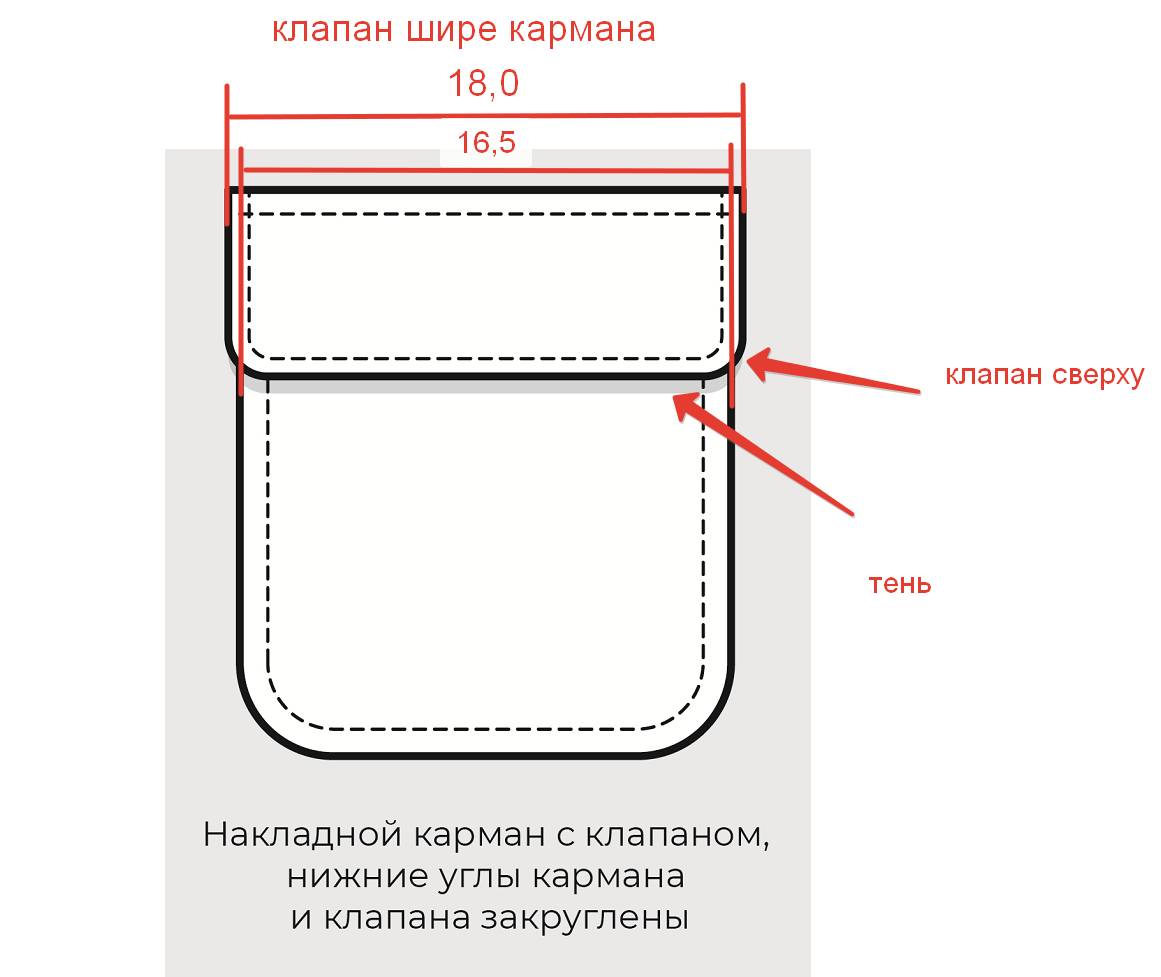

Клапаны рисуют немного больше по ширине накладного кармана так, как это учтено в лекалах (рисунок 1.29). С помощью добавленной линии тени под нижним краем клапана показывают, что клапан находится сверху кармана и его можно приподнять.
Рисунок 1.29 Пример изображения накладного кармана с клапаном
Статья о том, как изображать карманы, доступна этой ссылке.
Изображение хлястиков и паты рукава
Следует обратить внимание на то, как изображаются отдельные части деталей. Например, боковые линии паты и хлястиков изображают над основной линией детали переда или рукава, так как они находятся сверху основной детали. Можно добавить тень под деталью, чтобы лучше передать объем и наслоение элементов (рисунки 1.30 и 1.31).

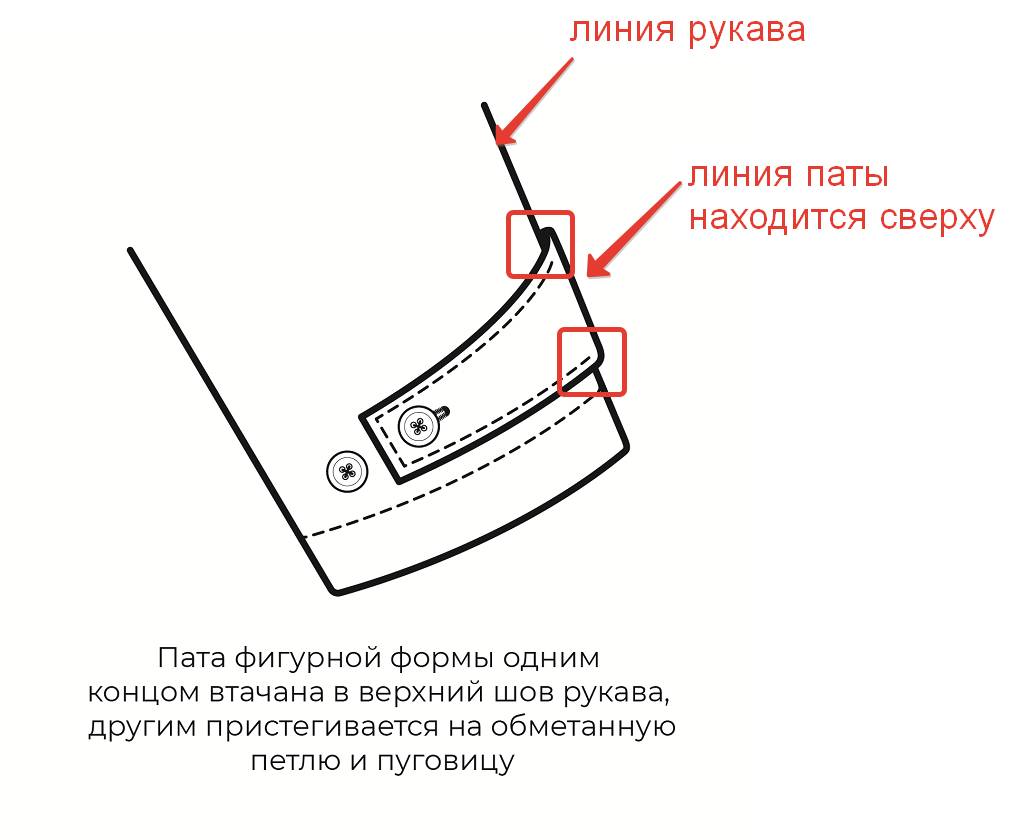

Рисунок 1.30 Изображение паты на рукавах

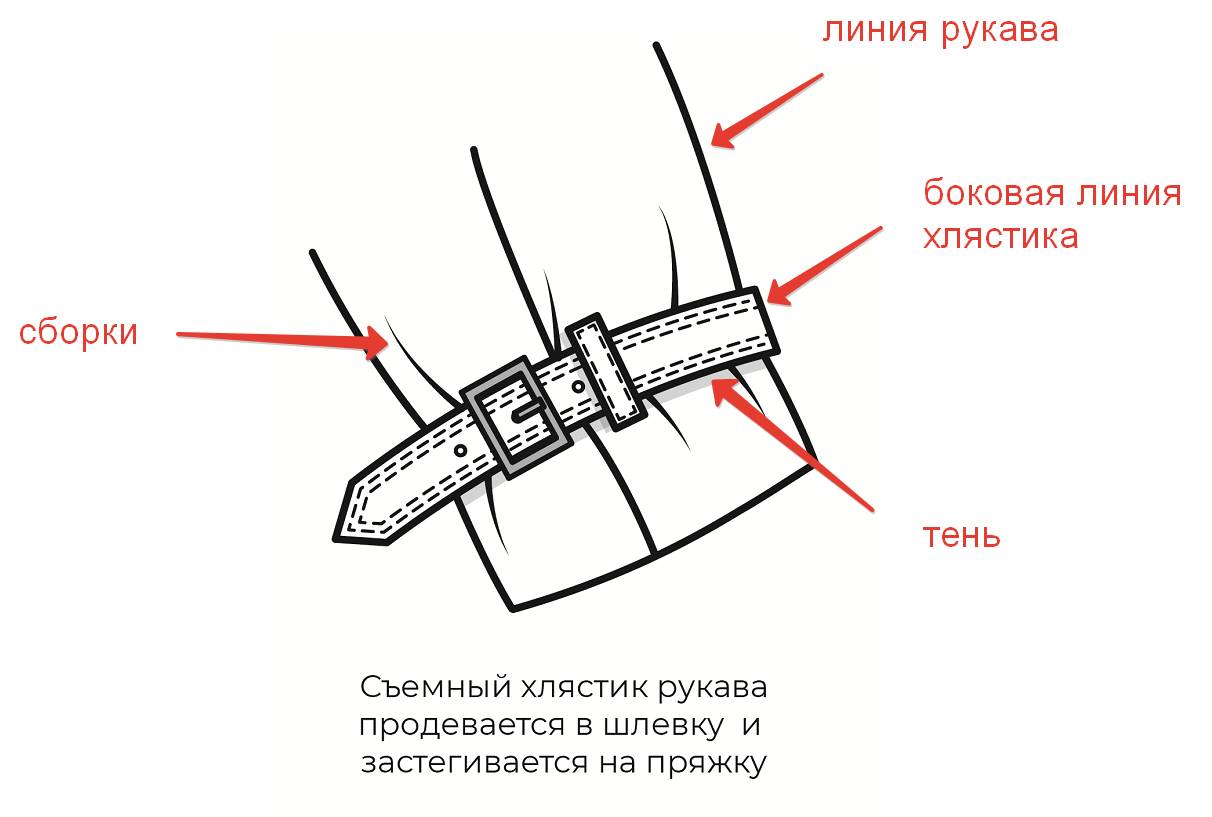

Рисунок 1.31 Изображение хлястика на рукавах
Изображение шлицы

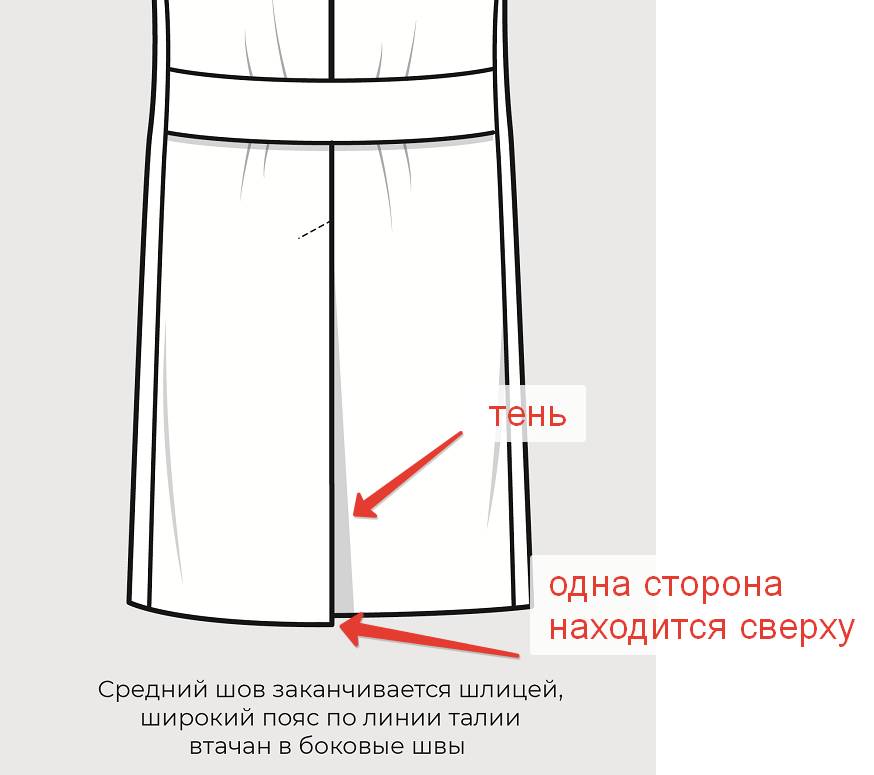

Стороны шлицы располагают на разных уровнях, левая сторона словно выступает над правой (находится сверху), чтобы показать, что эту сторону можно отогнуть, т.е. на этом участке детали не стачаны. Можно добавить тень как светло-серый элемент с прозрачностью (рисунок 1.32).
Рисунок 1.32 Изображение шлицы в среднем шве спинки
Изображение воротника и лацкана
Особую сложность у начинающих вызывают вопросы построения застежки и воротника. При изображении воротника обязательно нужно передать конфигурацию и форму отлета, концов воротника, степень прилегания к шее. На рисунке 1.33 представлены наименования деталей и элементов отложного воротника пиджачного типа.

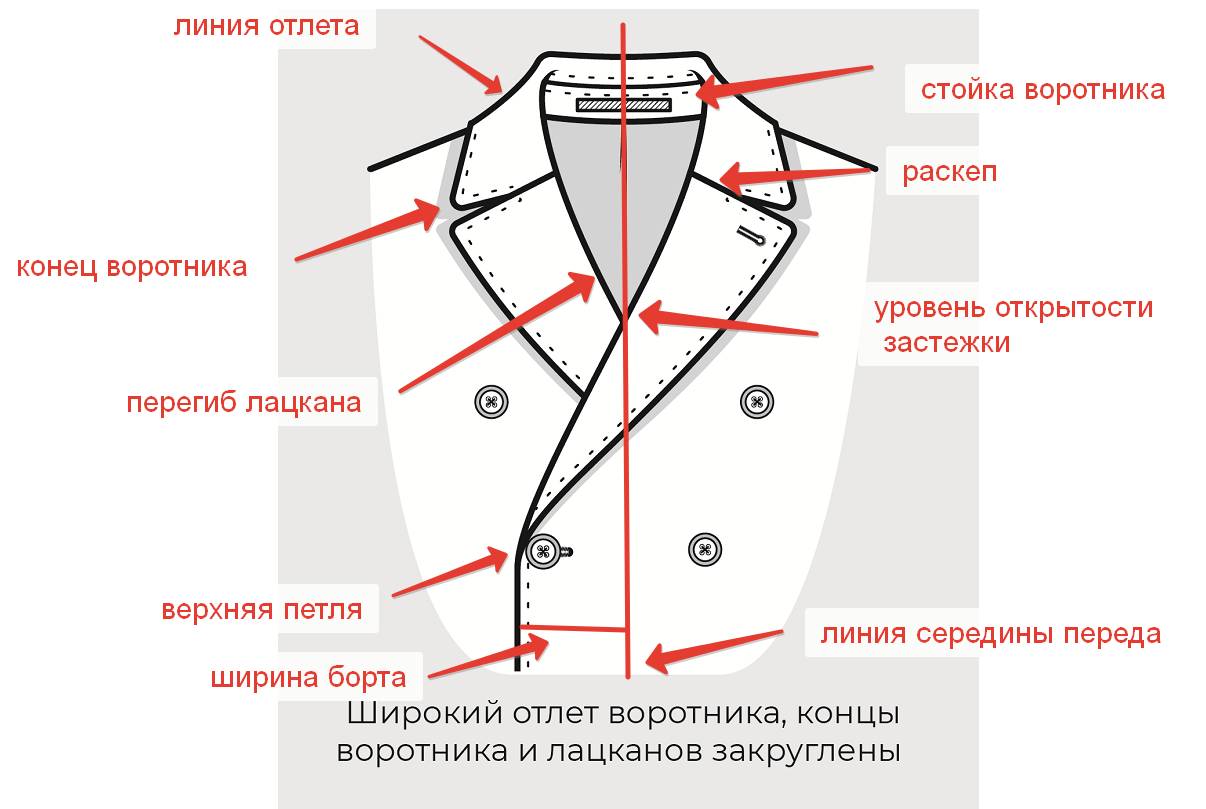

Рисунок 1.33 Наименование деталей и элементов отложного воротника пиджачного типа
Этапы построения отложного воротника пиджачного типа:
1 Определяют уровень открытости застежки и уровень первой петли
2 Рисуют стойку воротника, определяют степень прилегания к шее
3 Проводят линии перегиба лацкана, отмечают ширину борта
4 Рисуют линии отлета сбоку, конец воротника, раскеп
5 Оформляют лацкан, размещают верхнюю петлю и пуговицу
6 Оформляют окончательно воротник
Подробная последовательность изображения отложного воротника пиджачного типа представлена по ссылкам в видеоуроке и статье.
На рисунках 1.34 и 1.35 показаны примеры и особенности изображения воротника пиджачного типа.

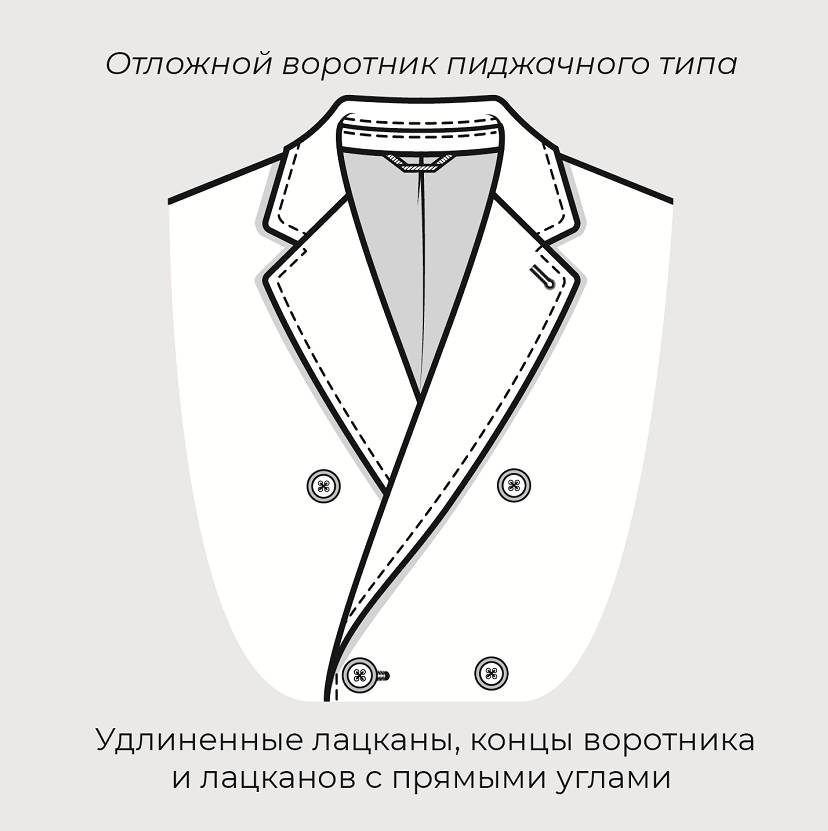

Рисунок 1.34 Пример отложного воротника пиджачного типа со смещенной застежкой
(Книга «Энциклопедия мужской одежды в технических рисунках», А.С. Рукавишникова, 2020)
