Целесообразно размещение вспомогательных и информационных линий уровней талии, груди, бедер и т д. Относительно перечисленных линий и через контрольные точки можно проводить дополнительные линии для разметки технического рисунка и измерения геометрических параметров готового изделия. Уровень линии плеч располагают на расстоянии 1/3 М от подбородка. Ширина фигуры по линии талии равна одному модулю М. Ширина женской фигуры по линии бедер составляет 1,5 М. Уровень линии локтя находится на уровне линии талии, а уровень запястья на уровне линии бедер. Опущенная вниз рука равна примерно трем размерам головы, а средний палец достигает середины бедра. Длина голени со стопой равна примерно 2М. На рисунке 1.17 представлен шаблон женской фигуры с учетом указанных пропорций.

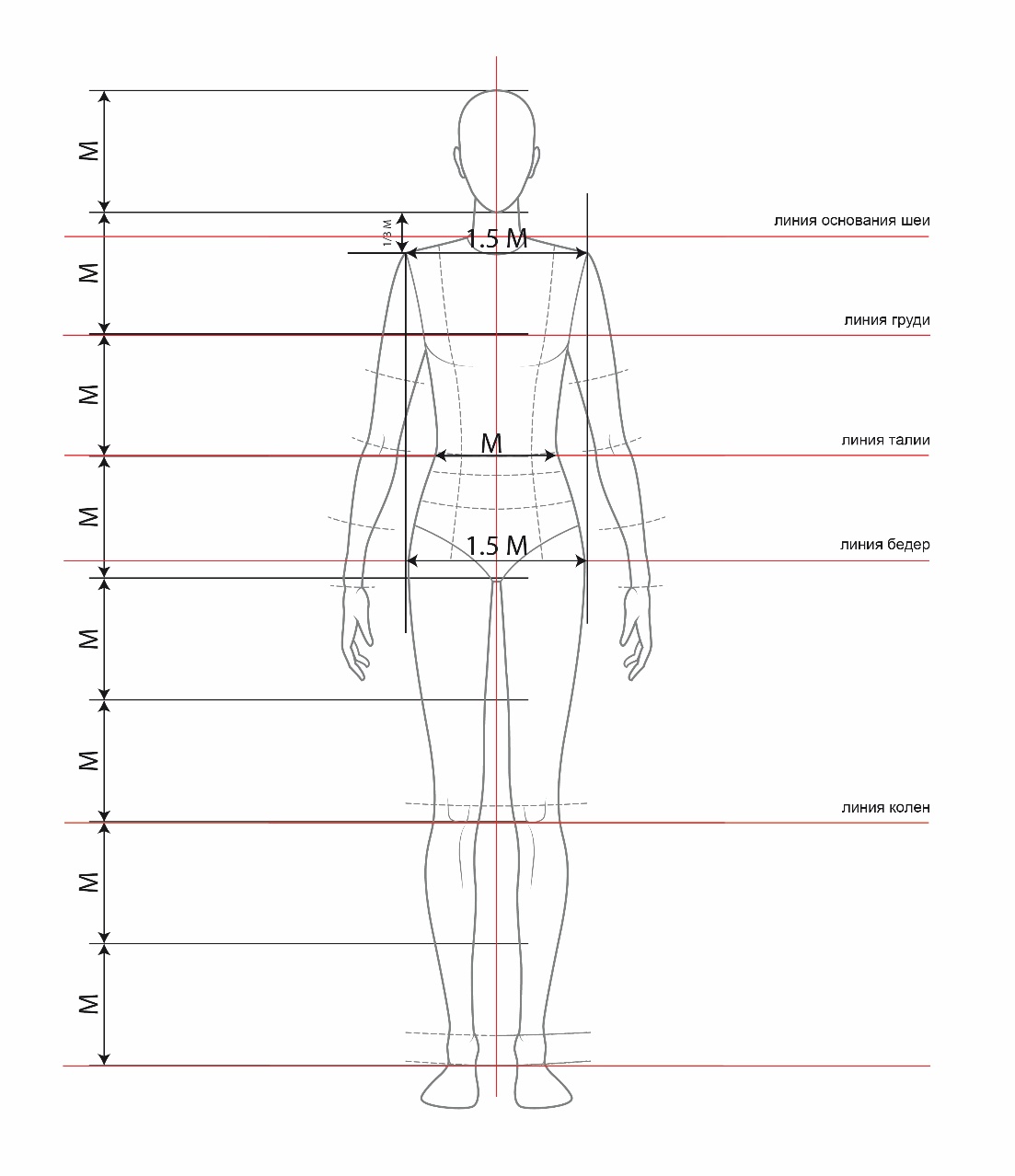

Рисунок 1.17 Шаблон женской фигуры 1:8
Следует отметить, что один базовый шаблон фигуры человека не может быть использован во всех случаях. Для молодежной одежды предлагается фигура уменьшенной полноты. Для брендов, выпускающих одежду для женщин больших размеров, шаблон также изменяется, полнота увеличивается. Шаблоны детских фигур делят по возрасту.
Для построения технического рисунка одежды можно использовать заранее подготовленные каркасные рисунки фигур, пропорциональная схема которых должна соответствовать типовым параметрам человека (рисунок 1.18). Определение размеров деталей одежды, их конфигурации, места расположения достаточно точно можно определить благодаря техническому рисунку.
Рисунок 1.18 Каркасный шаблон женской фигуры 1:8
Шаблоны фигур можно скачать здесь. Шаблоны подготовлены на различные фигуры, при их разработке я учитывала установленные пропорции тела человека и также сверяла с базовыми конструкциями типовых изделий.
При работе с новыми шаблонами я рекомендую вам проверять пропорциональное соотношение отдельных частей. Не забывайте про то, для какого размера, роста, полноты вы изготавливаете модель.
.5
Исходные данные для создания технических рисунков
Исходной информацией для построения технического рисунка, т.е. на основании чего создается модель, могут быть:
готовый образец изделия
фото готовой модели или прототипа;
описание внешнего вида,
лекала, конструкция
эскиз и ваша фантазия
Чаще всего приходится работать с несколькими видами исходной информации, например, эскиз и описание, или фотографии моделей-аналогов. В зависимости от этих данных на подготовку изображения может уходить разное количество времени.
Если вы создаете технический рисунок по готовому изделию, работа, как правило, выполняется быстро, потому что сразу определена конструкция, членение, наличие отделочных строчек на поверхности и остается только грамотно и красиво изобразить модель.
Самой сложной является подготовка технического рисунка по эскизу. На уточнение деталей, конструктивного и технологического решения может уходить очень много времени. Размеры деталей по эскизу возможно определить лишь приближенно с учетом того, что подобие размеров рисунка и проектируемой модели существует далеко не во всех параметрах. Одним из самых распространенных способов создания технического рисунка модели является рисование по фотографии (рисунок 1.19). Это могут быть фото как готовой модели, так и фото моделей-прототипов, аналогов. Здесь нужно учитывать несколько особенностей и быть внимательным.
Рисунок 1.19 Технический рисунок комбинезона и фото готового изделия
Существует расхождение между истинной величиной и формой деталей, размером на фотографии. Бывает очень сложно определить пропорции и положение конструктивных линий, размеры деталей, их ориентацию относительно друг друга. При выборе фотографии одежды следует обратить внимание, что модели могут изображаться не только во фронтальной плоскости, но и в других ракурсах, что приводит к искажению линейных и угловых параметров одежды. На рисунке 1.20 слева представлен технический рисунок пиджака, обрисованный по контуру фотографии изделия. Он получился с искажением формы, пропорций, наклона деталей (воротника, лацкана, верхнего кармана, талиевых вытачек). Справа на рисунке 1.20 технический рисунок, нарисованный самостоятельно по шаблону фигуры.

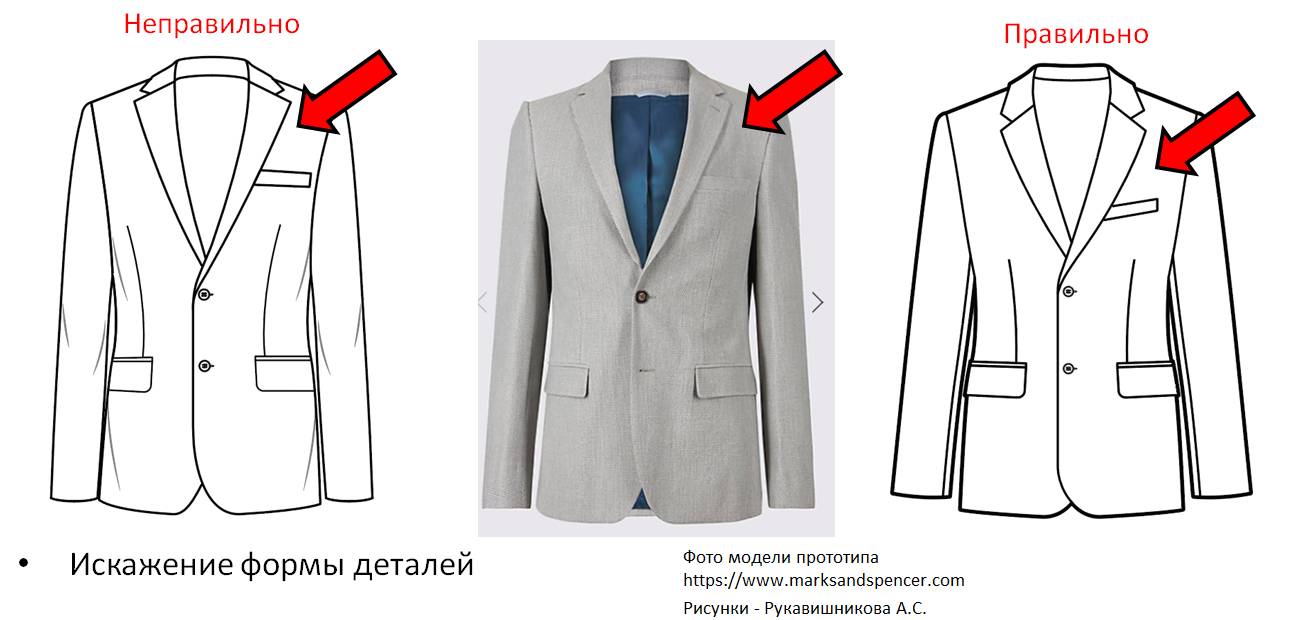

Рисунок 1.20 Примеры технических рисунков мужского пиджака
По фото бывает трудно определить конструктивное решение модели, особенно если ткань темного цвета или с ярким принтом. Если нельзя найти других фотографий, которые помогли более детально показать швейное изделие, то нужно самостоятельно определить конструктивное решение модели. Это, безусловно, зависит от вашего опыта, как конструктора одежды. Так же следует обратить внимание на то, что левые и правые части изделия на фотографии не симметричны.
Почему так происходит:
1. Поверхность формы фигуры и одежды приближенна к цилиндрической, поэтому при проецировании на плоскость, т.е. на фото, реальные размеры искажаются.
2. Каждая деталь и участок изделия расположены на разном расстоянии от объектива камеры.
3. Имеет значение ракурс съемки (угол между осью объектива и фронтальной плоскостью).
4. Расположение объектива по высоте относительно конструктивных уровней модели (плечевой пояс, линии груди, талии, бедер)
5. Постановка фигуры (разворот, движение и т.д.)
6. Невозможно разглядеть все особенности модели из-за фактуры или принта.
Технический рисунок в отличие от фотографии четко и наглядно передает особенности конструктивного решения. Если есть возможность выбора фотографии, желательно выбрать такую фотографию, которая выполнена во фронтальной плоскости без разворота фигуры человека.
.6
Графическая подача технического рисунка
В большинстве случаев технический рисунок выполняют линейным без использования цвета. Контуры деталей, конструктивные линии, складки защипы и т.д. выполняют черными цветом.
Другим способом представления моделей является изображение технических рисунков в цвете. Для заливки деталей и элементов используют принты, фотографии фактуры материалов, векторные узоры, имитирующие ткацкие переплетения и т.д. На рисунке 1.21 представлены линейный технический рисунок и рисунок модели, выполненный в цвете с использованием в качестве заливки фотографии фактуры материала.
Как правило, линейные простые рисунки нужны для производственного процесса, где важна скорость изображения и точность. Для презентационных каталогов, блога, сайта, интернет-магазина выкроек важна также и художественная подача. Поэтому нужно уделять время оформлению, передаче объема изделия. Технический рисунок модели должен быть не только понятен клиенту, но и просто понравиться. В этом случае качество изображения рисунка может повлиять на решение клиента о покупке модели.
Рисунок 1.21 Технический рисунок: линейный и в цвете
Для оформления технических рисунков используют увеличенную толщину внешнего контура модели, тени по всему контуру или тень только с одной стороны. В своих моделях чаще всего для оформления использую толщину по внешнему контуру, мне этот способ нравится больше. Вы можете использовать эти или другие виды оформления, все зависит только от вашего желания и времени.
На рисунке 1.22 представлен технический рисунок мужской сорочки с увеличенной толщиной внешнего контура.

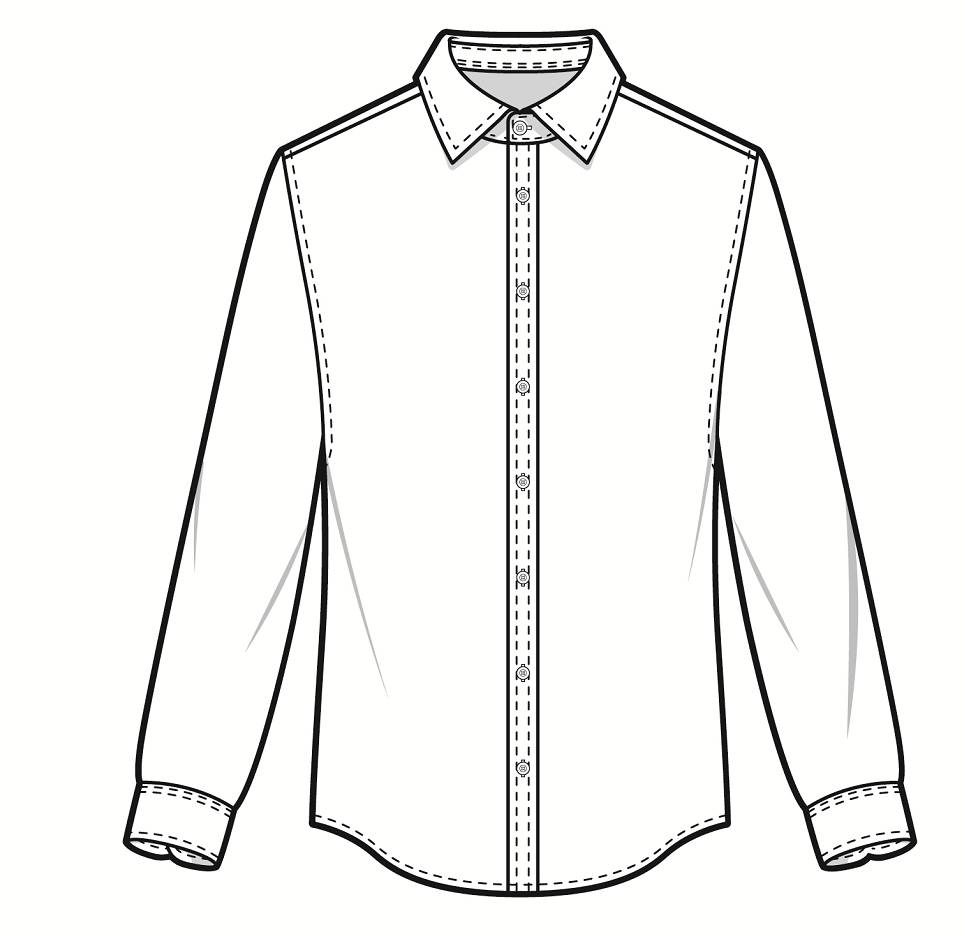

Рисунок 1.22 Технический рисунок с увеличенной толщиной внешнего контура
