Локальный идентификатор LID имеет длину в 16 бит. Значение LID =
0
1
0xBFFF
0xC000
0xFFFE
0xFFFF
Из доступного количества LID и вытекает ограничение на количество устройств в подсети. Именно при помощи LID получателя пакета коммутаторы определяют, на какой порт надо передавать полученный пакет: записи в таблице форвардинга коммутаторов (forwarding table) в качестве ключа используют именно LID. Для упрощения обработки подсетей, в которых имеется много возможных альтернативных маршрутов между заданными парами точек, порту или коммутатору может назначаться несколько LID. В этом случае назначается базовый LID (Base LID) и LMC (LID Mask Control, управляющая маска LID). LMC – это число от 0 до 128.
Младшие LMC бит базового LID должны быть равны нолю, и считается, что порту назначены 2LMC подряд идущих значений LID, т. е. значения от Base LID до Base LID + 2LMC – 1. Если на порт назначается только один LID, то LMC =
0
Глобальный идентификатор GID имеет длину в 128 бит. Он назначается каждому оконечному порту. Фактически, GID – это адрес IPv6, в котором младшие 64 бита – это GUID порта, которому назначен этот GID. Старшие 64 бита GID (GID Prefix, префикс GID) по умолчанию равны
0xFE80::/64
Префикс
0xFEC0::/64
0xFF
Кроме адресации при помощи LID и GID есть еще один способ адресации, адресация при помощи направленного маршрута (Directed Route). Этим способом можно адресовать только пакеты управления подсетью (Subnet Management Packet, SMP). Он используется в основном при начальной инициализации подсети, когда портам еще не назначены LID и не установлены таблицы форвардинга коммутаторов, или после перезагрузки адаптера или коммутатора, когда доступ к ним при помощи LID ещё невозможен. В режиме адресации при помощи направленного маршрута в пакете перечисляется список портов коммутаторов, через которые должен пройти пакет данных (Initial Path). Также в пакете есть счётчик количества пересылок (hop count), который указывает число элементов в списке портов, указатель на текущий элемент в списке портов (hop pointer), указатель направления D (Direction, 0 – пакет пересылается от источника к адресату запроса, 1 – пакет содержит ответ и пересылается по направлению к источнику исходного запроса) и обратный маршрут (reverse path).
Получив пакет с полем D =
0
Кроме чистого направленного маршрута возможен вариант, когда указывается LID коммутатора, до которого пакет должен быть направлен при помощи обычной адресации (по LID), и LID получателя, которому пакет должен быть направлен после того, как будет пройден путь, определяемый направленным маршрутом. Очевидно, что при этом части фабрики до и после пути, определяемого направленным маршрутом, должны быть уже инициализированы и поддерживать пересылки при помощи LID.
Управление подсетью InfiniBand
Как было сказано выше, для нормальной работы подсеть InfiniBand должна быть настроена: назначены LID портам адаптеров и коммутаторов, настроены таблицы форвардинга коммутаторов (в отличие от сетей Ethernet, в сетях InfiniBand коммутаторы не формируют свою таблицу форвардинга сами, она должна настраиваться извне).
Компонентом, который отвечает за такую настройку, а затем за поддержание подсети в рабочем состоянии, является менеджер подсети (Subnet Manager). Менеджер подсети – это программа, которая может работать на компьютере с адаптером InfiniBand или на коммутаторе (не все коммутаторы InfiniBand поддерживают запуск менеджера подсети). Для надёжности в подсети может быть запущено несколько менеджеров, в этом случае один из них является главным (master), а остальные – запасными (standby). В случае, если главный менеджер перестаёт работать, его функции берет на себя один из запасных. Также главный менеджер может явно передать роль главного одному из запасных менеджеров, например, в процессе нормальной остановки.
После запуска менеджер подсети при помощи пакетов управления подсетью, передаваемых по направленным маршрутам, выясняет структуру подсети: какие есть адаптеры, коммутаторы, маршрутизаторы, и какие между ними есть связи. Если после определения структуры подсети выяснится, что других, более приоритетных менеджеров подсети в этой подсети нет, данный менеджер становится активным и осуществляет настройку подсети, т. е. назначает всем конечным портам LID, каждому конечному порту сообщает LID порта, на котором работает сам менеджер подсети, устанавливает таблицы форвардинга коммутаторов и делает некоторые другие настройки. После этого подсеть готова к работе. В процессе работы подсети менеджер время от времени собирает информацию об изменениях её структуры (этот процесс называется Sweeping) и соответствующим образом меняет конфигурацию.
Запасные менеджеры время от времени опрашивают главного, и если тот перестаёт отвечать на запросы, один из запасных становится главным и перенастраивает подсеть, указывая ей расположение нового менеджера подсети.
IP через InfiniBand (IP over IB, IPoIB)
Работа стека протоколов TCP/IP поверх InfiniBand не является частью спецификации InfiniBand, она определена в соответствующих документах RFC. Работа InfiniBand вполне возможна и без IPoIB. Однако некоторые программы и библиотеки хотя и предназначены для работы поверх InfiniBand, требуют также работающего IP поверх InfiniBand. Чаще всего при помощи IpoIB определяют InfiniBand-идентификаторы (LID, GID) процессов, работающих на других вычислительных узлах, а после определения дальнейшие коммуникации осуществляются без участия стека TCP/IP.
Настройка IP поверх InfiniBand, в общем, не отличается от настройки IP поверх Ethernet. Есть только несколько моментов, на которые следует обратить внимание. Интерфейсы IPoIB в системе называются
ib0, ib1
Адрес канального уровня (link layer address), который в сетях Ethernet называется MAC-адрес или hardware address, для IPoIB имеет длину в 20 байт. Поэтому некоторые утилиты, в частности, широко применяемая утилита
ifconfig
ip
ifconfig
Утилиты для просмотра информации по сетям InfiniBand
В этом разделе мы приводим примеры выдачи некоторых утилит из комплекта OFED с объяснениями выдаваемой информации. Эти данные помогут сориентироваться в том, что происходит в сети InfiniBand, и диагностировать некоторые ошибки в её работе.

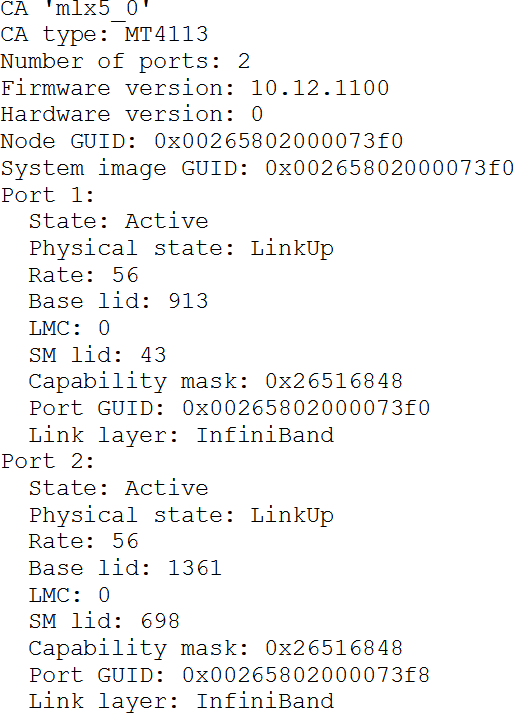

Команда
ibstat
Сначала выводится информация по адаптеру: его имя (
mlx5_0
Для каждого порта в строке
Link layer
Port GUID
Base lid
SM lid
Physical state
LinkUp
Disabled
Polling
Configuration
Recovery
State
Active
Down
LinkUp
Initialize
LinkUp
Active
Capability mask

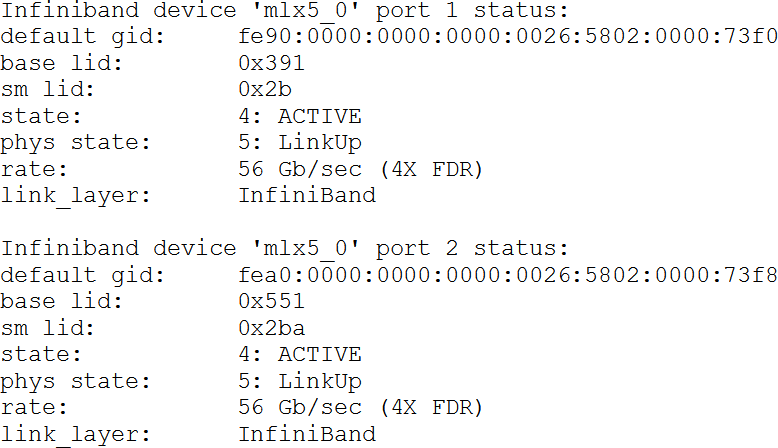

Команда
ibstatus
Обратите внимание, что информация о базовом LID и LID менеджера подсети дана в шестнадцатеричном виде. Более подробно дана информация о скорости, на которой работает порт. Ещё добавлена строка
default gid
Иногда нужно узнать, какой машине назначен конкретный LID. Для этого можно применить утилиту
smpquery
smpquery nodedesc 914
914
Узел ответил, что LID
914
n51001
При помощи
smpquery
saquery
914

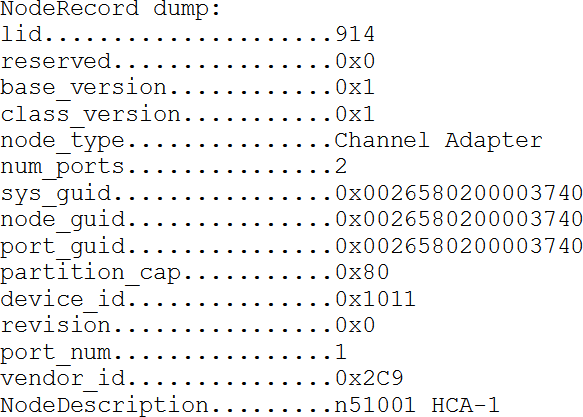

saquery 914
В последней строке указано описание узла, включающее имя хоста. Также приводится дополнительная информация. Ещё раз обращаем внимание, что команда
smpdump
saquery
saquery
ibnetdiscover
ibdiagnet
ibnetdiscover
ibdiagnet
Мы не будем приводить примеры выдачи этих утилит, так как они достаточно объёмны, а для
ibdiagnet
Утилиты, которые посылают информацию в сеть, имеют ключи для выбора адаптера и порта, с которым следует работать (напомним, что в разных подсетях один и тот же LID может относиться к разным устройствам). Ключ
