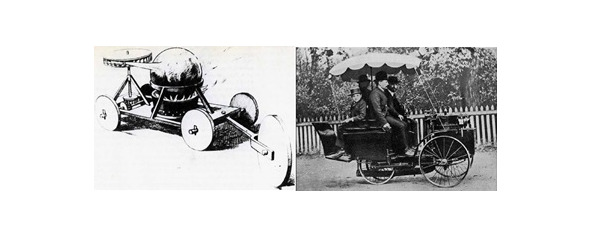

Рисунок 8. Паровой «автомобиль», разработанный Фердинандом Вербистом в 1672 году; паромобиль Маркуазье 1894 год
Пример
Создание реактивной авиации – замена винтового двигателя на реактивный, которая со временем полностью изменило конструкцию самолета. Это была принципиально иная конструкция – новая S-кривая. Хотя, справедливости ради, отметим, что и ракетный двигатель и самолет были разработаны и использовались до создания реактивного самолета.
Пример
Беспилотные летательные аппараты – это оснащение самолетов системами управления на расстоянии; первоначально – установка системы телеметрии и замена системы управления. Однако впоследствии произошло полное изменение конструкции. Современные беспилотники совершенно не похожи на обычные самолеты – это новая S-кривая.

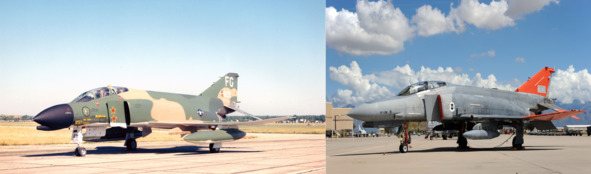

Рисунок 9. Истребитель-бомбардировщик А-4С и один из первых боевых беспилотников QF-4

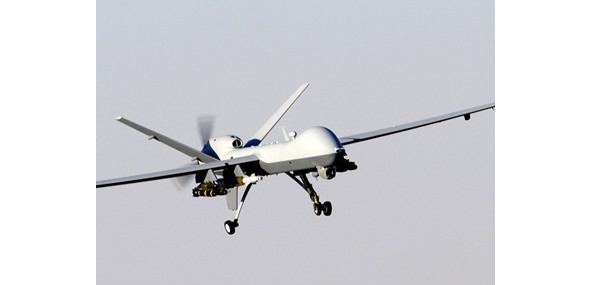

Рисунок 10. Современный ударный беспилотник MQ-9 Reaper, 2007 год
Как это ни парадоксально, но такие значимые с точки зрения человечества новые технические системы, как автомобиль, реактивная авиация, не что иное как «простая» удачная замена одной из важных подсистем в технической системе, на качественно более совершенную. И эта замена выполнена в соответствие с известными законами развития технических систем. Они не являются пионерными системами! То есть в классификации ТРИЗ – это ГИБРИДИЗАЦИЯ ТЕХНИЧЕСКИХ СИСТЕМ.
Обычно, первоначальная конструкция таких гибридов – довольно механистичная замена одной системы другой или дополнение системы отсутствующим элементом (например, системы автоматического управления вместо человека, соответствие с законом вытеснения человека из системы), При этом все остальные части системы сохраняются. Однако, со временем, эта замена становится основой для радикального совершенствования всей системы. Но происходит это уже в рамках новой S-кривой (см. Раздел 2, глава 3).
Замечание: Стоит отметить, что значимость изобретения для этой группы изобретений часто определяется не только (и не столько) самим изобретением, но, в большей степени, рынком системы, и его значимостью для развития общества, то есть Потребностью, которую оно удовлетворяет (см. Раздел 1 глава 2).
Пример
Казалось бы, керосиновая лампа – это всего лишь модернизация масляной лампы, известной еще со времен Древнего Египта, которая стала использовать новое топливо – промышленно производимый керосин (неограниченный ресурс), вместо животного масла (весьма ограниченный ресурс). То есть система совсем не пионерная, и изменения не очень значительные, но изменение доступности топлива позволило резко расширить рынки. Ее появление радикально изменило общества. Клерки смогли увеличить рабочий день (особенно в зимнее время), повысились возможности образования (студенты и учёные получили возможность читать в вечернее время), работники получили возможность работать на предприятиях и мануфактурах в темное время суток, продавцы – продавать товары и т. д.

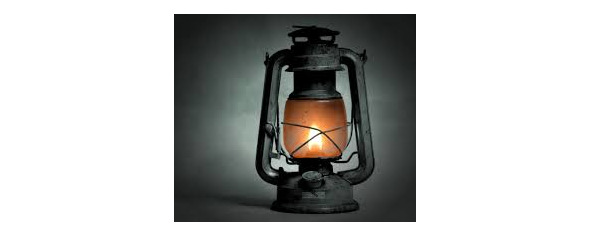

Рисунок 11. Керосиновая лампа
Важное замечание – гибридизация, в отличие от создания пионерных систем, вполне алгоритмизируемый процесс, а значит, может быть поставлен «на поток».
Поиск таких изобретений может быть выполнен, например, с использованием обычного морфологического ящика. Стоит отметить, что при работе с таким ящиком важную роль играет понимание «тенденции удешевления продуктов». Это существенно снизит психологическую инерцию при создании новых, достаточно дорогих на первом этапе, но пока неэффективных систем. В классификации Г. С. Альтшуллера это позволяет создавать изобретения четвертого-пятого уровней.
1.2.2. Простое объединение двух и более разнородных систем с последующим свертыванием (гибридизация 2).
Объединение разнородных систем позволяет создавать новые объекты.
Пример:
Видеодвойка. В видеодвойке объединены телевизор и видеопроигрыватель, с последующим свертыванием ряда узлов.
Рисунок 12. Видеодвойка – видеопроигрыватель и телевизор
Пример
В современном комбайне объединены две системы – косилка и молотилка.

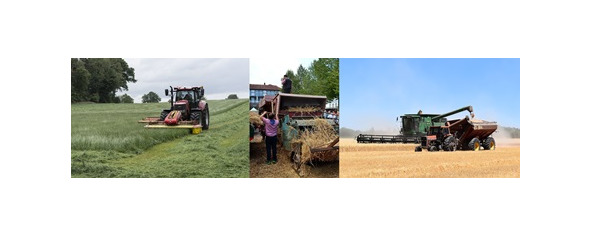

Рисунок 13. Косилка и молотилка были объединены в комбайн
Пример
Пикап – гибрид грузовика и легкового автомобиля

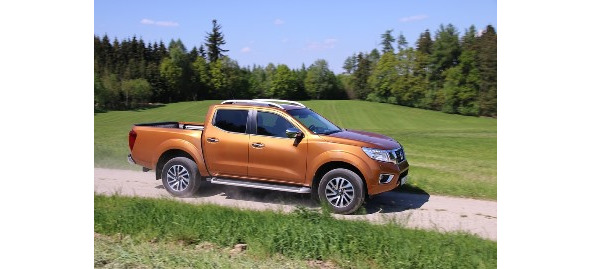

Рисунок 14. Пикап
Пример
В современных холодильниках объединены морозильник и холодильник.

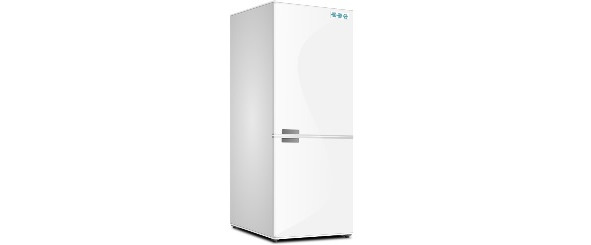

Рисунок 15. Холодильник с морозильной камерой
Техника гибридизации хорошо разработана в исследованиях В. М. Герасимова и В. О. Прушинского, и может, после приобретения небольшого опыта, быть использована рядовыми инженерами [12, 13].
Инструментами для гибридизации могут быть, хорошо проработанные на сегодня, функционально-стоимостной анализ и законы развития технических систем. Такой подход позволяет быстро и эффективно создавать изобретения второго-четвертого уровня по классификации Г. С. Альтшуллера.
1.2.3. Использование известных материалов, технических систем и технологий по новому применению.
Часто применение известных технологий порождает новые технические системы (новые S-кривые), отличающиеся от тех, которые использовали эти технологии ранее.
Наиболее ярким примером этого являются современные компьютеры. Первоначально компьютеры разрабатывались для выполнения сложных математических расчетов.

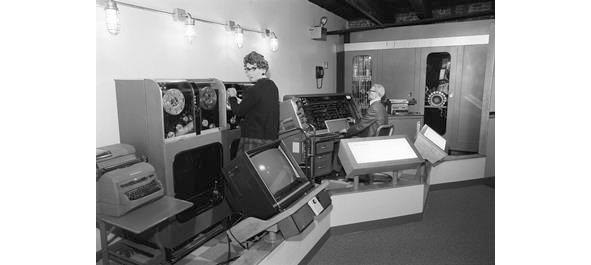

Рисунок 16. Первый компьютер IBM
Но, в какой-то момент, программисты начали использовать компьютеры для печати картинок символами. Идея была подхвачена и вскоре на компьютере стали печатать тексты, а еще через некоторое время у компьютеров появилась масса новых применений. Теперь математические вычисления – один из узких рынков из всех применений компьютеров. Разумеется, и сама система при этом претерпела существенные изменения.
Грамотные изобретатели, анализируя систему, всегда будут искать ресурсные функции, специфические свойства и характеристики системы, которые пока никак не используются и которые удовлетворяют другие, новые потребности. Затем они постараются создать новые системы, в которых эти функции будут гипертрофированно развиты, и постараются подобрать для них новые рынки12.
Пример
В марте 1853 года сестра Леви Страусса пригласила его погостить в Калифорнию. В это время Сан-Франциско была знаменитая золотая лихорадка, и массы старателей стремились в Калифорнию в надежде обогатиться. Шурин Страусса решил подзаработать, и попросил Леви прихватить с собой парусины, которую хотел использовать для шитья палаток. Благо,
Рисунок 17. Фирменная этикетка Леви Страусс
в то время, в связи с переходом флота от парусников к пароходам, парусина резко подешевела. Однако, когда Леви приехал в Калифорнию, выяснилось, что спроса на палатки нет, зато у старателей большая проблема с одеждой, которая быстро протиралась и портилась. Предприимчивый Страусс сообразил, что парусина может быть использована по другому назначению, и начал шить из привезенной парусины штаны. Это и были первые джинсы! Неожиданно новая одежда стала пользоваться большим спросом. В 1873 году он с Джекобом Девисом получил патент на «Комбинезон без верха», и учредил компанию «Леви Страусс».
Пример
Основным продуктом, который получали перегонкой из нефти, в конце XIX века был керосин, который использовали в керосиновых лампах. Более легкую фракцию нефти – бензин или сжигали, или сливали в овраги и реки. Незначительная часть бензина поступала в аптеки, и использовалась как антисептик. Ситуация резко изменилась, когда бензин получил новое применение – топливо для двигателей внутреннего сгорания. Теперь, мало кто представляет, что раньше бензин был не более чем отходами керосинового производства.
