Нелегированная конструкционная сталь (конструкционная сталь профилей широкого применения). Конструкционные стали подразделяются по наименьшему пределу прочности при растяжении.
Обозначение
П ример

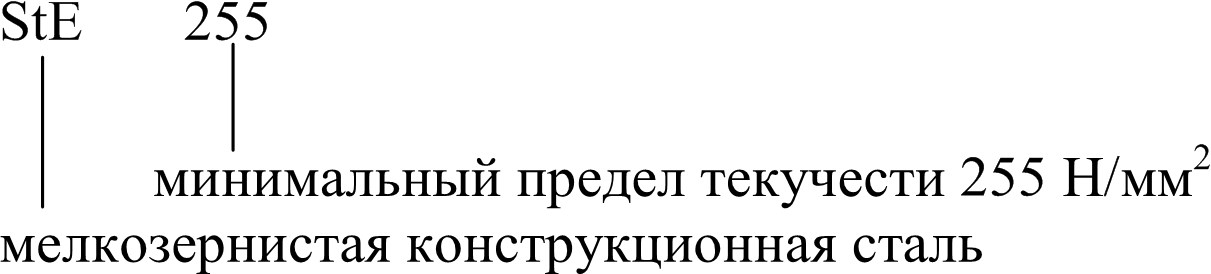

У мелкозернистых сталей подразделение происходит по минимальному пределу текучести. Характеристика мелкозернистых сталей происходит путем вставки буквы "Е" после сокращения St.
Обозначение
группа материала
Сталь для специальных целей, например сталь для динамомашин и для трансформаторов, термобиметаллы (ТВ), сплавы для постоянных магнитов и материалы для реле (R) маркируются специально.
Нелегированная качественная сталь. Нелегированные качественные стали отличаются особыми свойствами, например способностью к глубокой вытяжке, пригодностью к обработке на автоматах или нечувствительностью к хрупкому излому.
Обозначение
группа материала

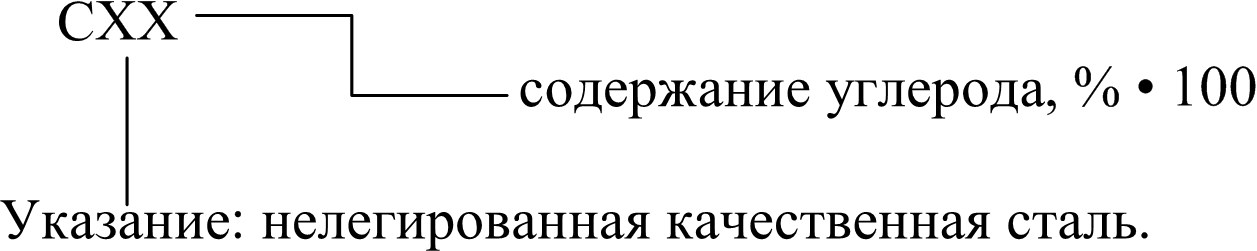

Обозначение
Пример
C80W1
Для областей специального использования существуют характеристики, отличающиеся от систематики. Для проволоки заменяется, например, С на D, листы для котлов будут обозначаться от HI до HIV.
Нелегированная высококачественная сталь. Эти виды стали отличаются по сравнению с качественной сталью более высокой чистотой. Особые признаки качества выражаются маленькими буквами после знака С.
Обозначение
Пример
Легированная сталь. Легированной сталью называется сталь, у которой общее содержание легирующих элементов составляет < 5 %.
Обозначение
Химический символ для углерода отпадает. Химические символы приведенных легирующих элементов расположены в последовательности их содержания (при одинаковом содержании в алфавитном порядке). Для обозначения стали приведены только элементы и нумерация, которые необходимы для определенной характеристики и отличия от других видов стали. Соответствующая последующая цифра о содержании легирующих элементов относится к соответствующему легирующему элементу. Если отсутствует данное число (цифра), то содержание легирующего элемента незначительно. Для определения содержания легирующих элементов в процентах (по массе) цифра умножается на определенный коэффициент:
Со, Cr, Mo, Ni, Si, W ............................................................................... 1/4
Al, Be, Cu, Mo, Nb, Та, Ti, V, Zr, Pb....................................................... 1/10
P, S, N, C, Ce............................................................................................. 1/100
Пример
Высоколегированная сталь. Высоколегированной сталью называется сталь, у которой общее содержание легирующих элементов составляет > 5%.
Характеристика происходит аналогично характеристике легированной стали за исключением того, что, кроме углерода, указываются все легирующие элементы с их фактическим содержанием. Чтобы избежать ошибки, перед характеристикой стоит знак X.

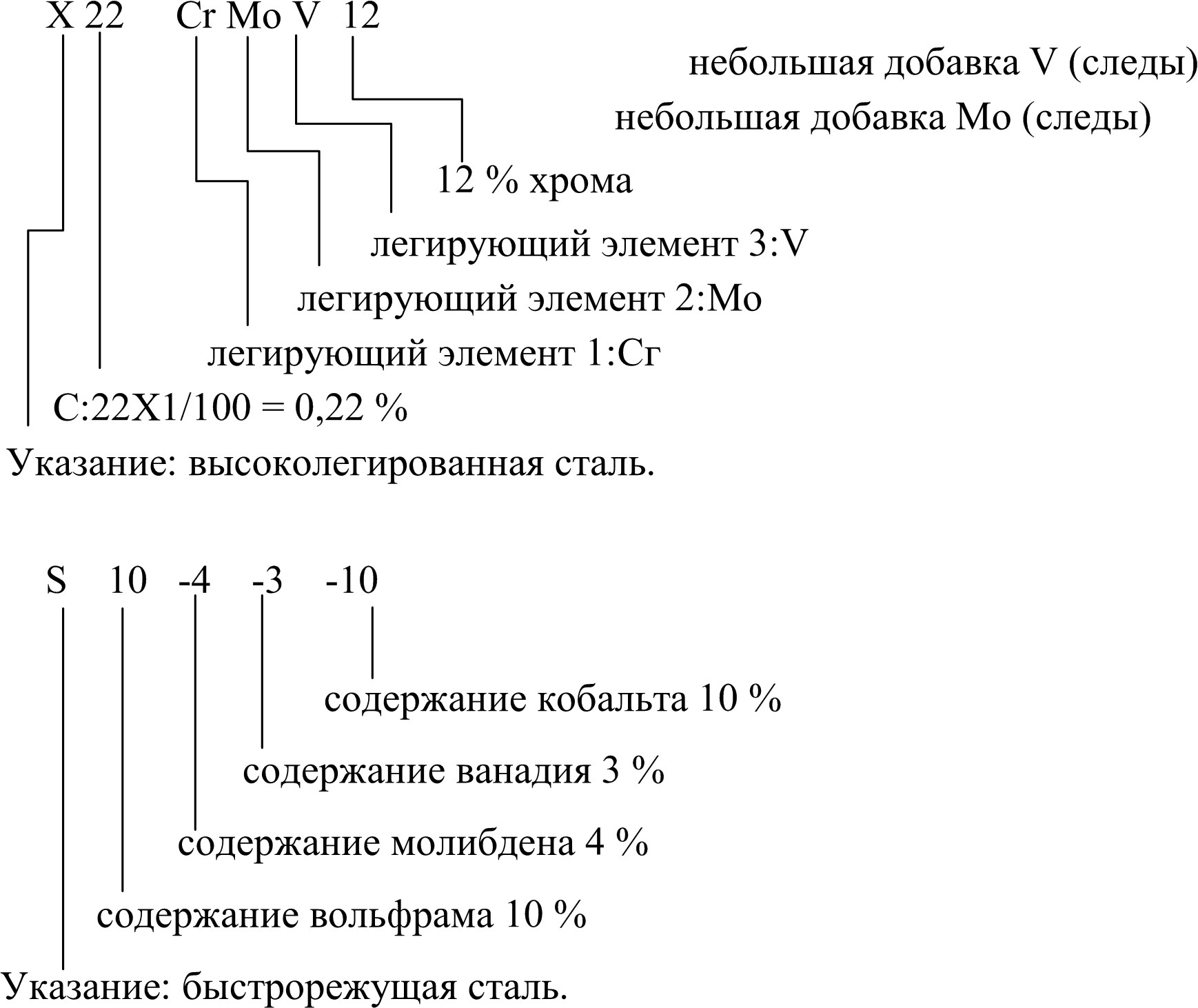

Примеры
Дополнительные характеристики стали.
Данным о химическом составе и прочности может предшествовать производственная часть и затем следовать часть по обработке.
Обозначение
Производственная часть может содержать данные о видах плавки, а также возникающих при этом свойствах. При современном производстве стали практически учитывается только еще способ продувки кислородом и производство в электропечи (преимущественно в электродуговой печи). Сталь, изготовленная продувкой кислородом сверху (LD-способ) и сквозной продувкой кислородом (ОВМ-способ), соответствует SM-качеству с обозначением М. Особые обозначения стали применяются еще только для электростали (Е) и стали, выплавленной в вакуумной печи (V) (табл. 1). Ради полноты упомянем дополнительные обозначения, содержащиеся еще в стандарте, хотя они частично очень устарели, например пудлинговая и сварочная стали, которые практически не применяются с прошлого века.
Таблица 1
Группы материалов
Часть по обработке включает гарантийный объем, обеспечиваемый изготовителем, состояние обработки, а также достигнутую при этом прочность (табл. 2). Если при этом должна быть указана минимальная величина прочности без указания определенного состояния обработки, то перед прочностью ставится буква F.
Таблица 2
Группы материалов
Примеры
Обозначение материалов из чугунного литья. У материалов из чугунного литья характеристика осуществляется знаком литья G, который, как правило, связан с данными о виде литья. Простой знак G применяется только в особых случаях (например, при магнитных сплавах, высоколегированных материалах и т. д.). Все остальные данные нанесены на литейный знак с помощью черточки.
Чугун, ковкий чугун и стальное литье характеризуются минимальным пределом прочности при растяжении.
Обозначение
Знаки литья:
G : отливка
GG : серый чугун с шаровидным графитом
GGL : чугун с пластинчатым графитом
GH : отбеленный чугун
GS : стальное литье
GT : ковкий чугун (общий тип)
GTS : черный ковкий чугун
GTW: белый ковкий чугун
Дополнительные данные: К – кокильное литье (GGK), Z – центробежное литье (GGZ).
У отбеленного литья цифры от 0 до 50 за знаком литья GH обозначают толщину твердого внешнего слоя в миллиметрах, а цифры от 51 до 90 склероскопическую твердость по Шору. У жаропрочного стального литья за знаком литья следует указание состава как у стали.
Примеры
Обозначение цветных металлов. Цветными металлами называются все чистые металлы за исключением железа, а также все сплавы, в которых имеется железо не в качестве элемента с наибольшим отдельным содержанием. Цветные металлы с плотностью > 4,5 г/см
3
3
Чистые металлы обозначаются своими краткими символами и по нижнему пределу, и по чистоте.
Обозначение
Соответственно степени чистоты у цветных металлов маркировка может происходить в первичном металле (буква Н), чистом металле (нет маркировки) и в самом чистом металле (буква R). Маркировочные буквы иногда ставятся впереди (Mg, Ni), иногда позади (А1).
Для металлов Си и Ti правила следующие: у титана цифры от 1 до 6 присоединяются к химическому символу без штриха (дефиса) (например, Ti 1), причем цифра 1 «чище», чем цифра 6. У меди степень чистоты обозначается буквой от А до F, расположенной через дефис перед химическим символом (например, F–Си), причем F«чище», чем А. У электролитной меди (Е–Си) имеет решающее значение лишь электропроводность [Е–Си– 58; электропроводность в мягком состоянии, по крайней мере, 58,0 м/(Ом • мм
2
Примеры:
Сплавы цветных металлов. У сплавов цветных металлов обозначение происходит по металлу с наивысшей долей сплавов (основной металл) с добавлением литейного сплава или деформируемого сплава (легко поддающегося холодной обработке давлением).
Исключение составляет медь, здесь обозначение происходит по основному материалу и одному или двум легирующим металлам.
Обозначение
Таблица 3
Группы материалов
У большинства металлических сплавов химический символ основного металла чаще всего не имеет указания на процентное содержание, за ним следуют химические символы легирующих добавок. Составные части сплава указываются с полным процентным содержанием. У деформируемых сплавов отпадают буквенные обозначения для изготовления и применения.

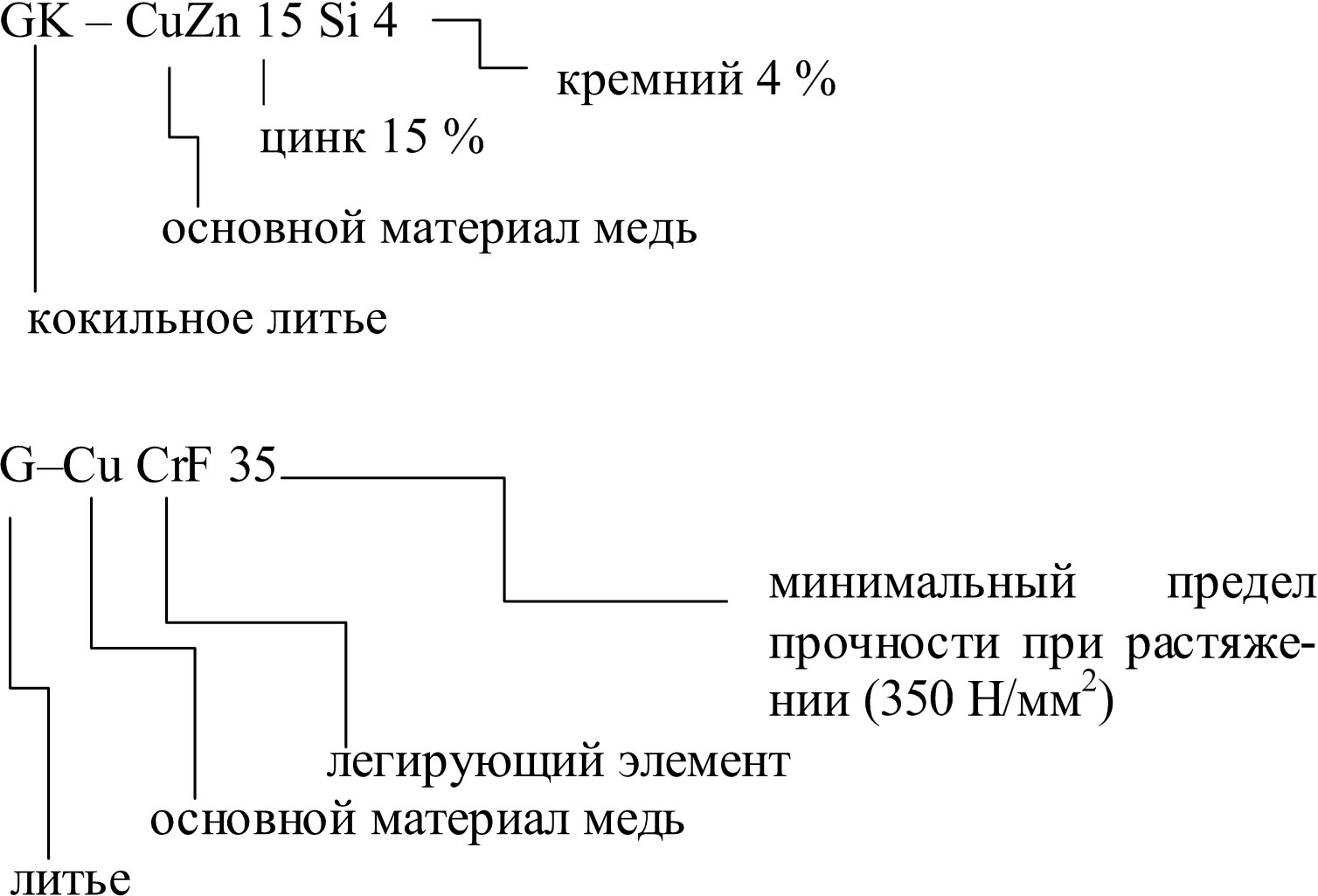

Примеры
Стандартизация материалов с помощью номеров. Металлические материалы обозначаются семизначными числами и благодаря этому четко определяются. Охватываются все группы (а также неметаллические) материалов.
Обозначение
Главная группа материалов. Главная группа материалов разделяется на отдельные группы материалов от 0 до 9.
Внутреннее использование{ 9 : например, опытные сплавы.
Номер сортамента. У сортаментного номера речь идет о четырехзначном числе, у которого первые две цифры при главной группе материалов от 0 до 1 поясняют материал определенных сортовых классов. Последние две цифры являются чистыми числовыми номерами. У цветных сплавов деление происходит по основным металлам.
