Применение ИК-спектроскопии позволяет получать количественную характеристику структурных фрагментов алифатической, ароматической и гетероатомных частей, гипотетической средней молекулы (табл. 2).

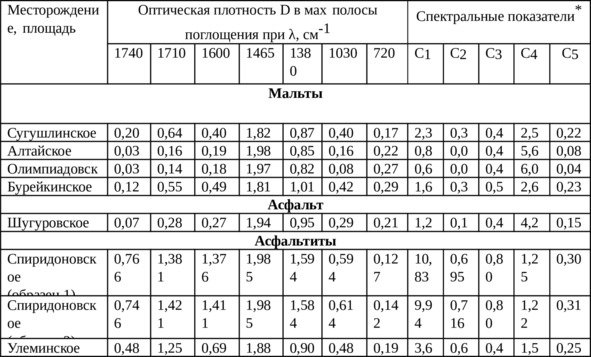

Таблица 2
Характеристика битумов из пород пермских отложений Татарстана методом ИК-Фурье спектроскопии
*С1=D1600/D720; C2=D1710/D1465; C3=D1380/D1465; C4= (D720+D1380) /D1600; C5=D1030/D146
Наиболее высокими значениями ароматичности С1 = D1610/D720 (9,94—10,83), окисленности С2 = D1710/D1465 (0,695—0,716) и осерненности С5 = D1030 /D1465 (0,30—0,31) характеризуются образцы асфальтита Спиридоновского месторождения. Низкие значения показателя алифатичности С4 = (D720/D1380) /D1600 (1,22—1,25) указывают на отсутствие в их составе н-алканов. Спектральные данные подтверждают высокую степень окисленности асфальтитов [37].
Парафинистые битумы Алтайского и Олимпиадного месторождений отличаются более высокими значениями показателя алифатичности С4 = 5,60—6,02 и наименьшими значениями показателей ароматичности С1=0,66—0,82, окисленности С2 = 0,074—0,085 и осерненности С5=0,044—0,082, что согласуются с данными ГЖХ-анализа этих битумов. Промежуточное положение по спектральным параметрам занимают битумы Шугуровского, Сугушлинского и Бурейкинского месторождений. Степень разветвленности парафиновых структур в ряду исследованных битумов, за исключением Спиридоновского асфальтита, изменяется в достаточно узких пределах С
3
В последние годы асфальтиты используются при производстве неокисленных битумов для дорожного строительства. Это связано с тем, что нефтяные битумы, в отличие от природных, применяемые в качестве строительных материалов, наряду со многими положительными качествами, имеют существенный недостаток – нестабильность их товарных свойств. Природные битумы наиболее устойчивы к атмосферным и химическим воздействиям [37].
Анализ показал, что увеличение значений показателя ароматичности сопровождается закономерным снижением значения показателя алифатичности с коэффициентом корреляции R=0,8. Это свидетельствует о том, что под воздействием природных факторов наблюдается закономерное изменение химического состава природных битумов и спектральные коэффициенты отражают эти изменения. Следовательно, они так же могут быть использованы для классификации природных битумов [37].
Состав и физико-химические свойства природных битумов месторождения Пасар Ваджо (Индонезия)
По разным оценкам мировые запасы тяжелых нефтей и природных битумов (ПБ) составляют от 790 млрд. т до 1 трлн. т. Их роль значительно возрастает в связи с истощением месторождений нефти и природного газа и усложнением проблем их добычи [38].
Месторождения природных битумов открыты на всех континентах земного шара, за исключением Австралии и Антарктиды. Наибольшими запасами природных битумов обладают Канада, Венесуэла и Россия. Значительное количество запасов сосредоточено также в США, Мексике, Кувейте, Индонезии. Запасы органической части битумсодержащих пород известных во всем мире месторождений составляют 300—330 млрд т, что практически эквивалентно всем потенциальным ресурсам нефти и в четыре раза превышают ее мировые доказанные запасы [38].
Природные битумы залегают в пористых породах, представленных в основном песками, песчаниками и известняками. Битумсодержащие пески характеризуются слабой сцепляемостью зерен, в то время как в песчаниках и известняках они достаточно крепко сцементированы. По содержанию в битумах масляной составляющей (парафинонафтеновые и ароматические углеводороды) выделяют классы мальт (65—40%), асфальтов (40—25%), асфальтитов (25—5%) и керитов. Так, типичными представителями класса мальт являются битумы месторождений Атабаска и Колд Лейк (Канада), Мортук и Тюбкараган (Западный Казахстан), класса асфальтов – битумы месторождения Иманкара (Западный Казахстан), а класса асфальтитов – битумы месторождений Пич-Лейк (Тринидад и Тобаго) и Спиридоновского (Республика Татарстан) [38].
В последних ежегодных обзорах Всемирного энергетического совета (ВЭС) сверхтяжелой нефтью считается естественный углеводородный продукт со средней плотностью 1.018 г/см3, тогда как к природным асфальтам отнесены углеводороды со средней плотностью 1.037 г/см3. Кроме того, природные асфальты характеризуются высокой динамической вязкостью – порядка 10000 мПа с. Для природных битумов характерна обогащенность серой до 10—15% и более, а также металлами (V, Ni, U, Co, Mo, Rb и т.д.) [38].
Известно, что подтвержденные запасы природных битумов Индонезии составляют 67 млн. т, а начальные геологические – 1.4 млрд. т. Подавляющая доля запасов относится к месторождению Пасар Ваджо на о. Бутон (к югу от Сулавеси), крупнейшему в Юго-Восточной Азии [38].

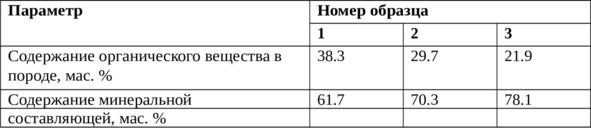

Таблица 1.
Данные экстракции битумосодержащей породы
Ежегодная добыча в настоящее время составляет около 0.5 млн. т. Так как выбор технологии комплексной переработки битуминозных пород зависит от физико-химических свойств природного битума, его группового и элементного составов, а также содержания металлов, всестороннее изучение органической и минеральной составляющей битуминозных пород является необходимым этапом для разработки вариантов их практического применения [38].
Объекты исследования – образцы битумсодержащих пород, извлеченные с различных участков месторождения Пасар Ваджо (о. Бутон, провинция Юго-Восточный Сулавеси, Индонезия), добытые карьерным способом с глубины 15—20 м мест Самполава – Васуемба, Такимпо и пр. Выделение битума из битумсодержащих пород проводилось последовательной экстракцией породы хлороформом и спиртобензольной смесью с последующим упариванием растворителей [38].
Термический анализ образцов битумсодержащих пород и битумов проводили на дериватографе Q-1500D фирмы MOM (Венгрия) в интервале температур 20—1000º С со скоростью нагрева печи 10º /мин. Атмосфера в печи воздушная стационарная. В качестве инертного вещества использовали оксид алюминия. В опытах применяли платиновый тигель. Навеска битума составляла 50 мг, битумсодержащей породы – 300 мг [38].
Анализ физико-химических показателей битумов проводили по стандартным методикам: определение плотности по ГОСТ 3900—85, определение компонентного состава по ГОСТ 11851—85, метод А, определение коксового остатка по ГОСТ 19932—99. Твердые парафины выделяли из битумов методом осаждения ацетоном из бензольного раствора (1: 1) масел при —21º С на воронке Шотта [38].
Элементный состав битумов определяли на приборе «Анализатор CHN-3» методом сожжения на меди в токе кислорода [38].
Содержание ванадия и никеля в битумах находили методом прямой пламенной атомно-абсорбционной спектрометрии на спектрофотометре «ААS-1N». Раствор пробы распыляли в пламени «ацетилен – воздух» при определении никеля и «ацетилен – закись азота» при определении ванадия [38].
В качестве растворителя использовали смесь ортоксилола 80, ацетона 10 и этанола 10 об. %. Концентрацию элементов определяли по калибровочным кривым, используя в качестве эталонов – дибутилдитиокарбамат никеля или ванадия (II) в вышеуказанной смеси растворителей, полученный кулонометрически по методике [38].
Углеводородный состав битумов изучали методом высокотемпературной ГЖХ с использованием хроматографа фирмы PerkinElmer с ПИД в режиме программирования температуры 20—360º С [38].
