Статистический анализ спектров мощности по указанным диапазонам ЭЭГ при сравнении отдельных условий проводился с помощью двухфакторного дисперсионного анализа для повторных измерений с факторами «группа детей» (число уровней – 3 и 2) и «локализация электродов» (число уровней – 16). Для учета несферичности ковариационной матрицы выполнялась коррекция числа степеней свободы методом, предложенным Гринхаузом и Гейсером (цит. по: Keselman, Rogan, 1981).
Для решения поставленных задач использован также клинический феноменологический (визуальный) анализ, позволяющий качественно оценить особенности целостного паттерна ЭЭГ (Лукашевич и др., 1994; Жирмунская, 1996; Жирмунская, Лосев, 1997). В этом случае использовался, как правило, биполярный монтаж электродов, позволяющий упростить оценку паттерна распределения альфа-ритма, в частности нарастание его мощности от передних отделов к задним (от верхних каналов записи к нижним – рис. 2.1, иллюстрации нативных, необработанных записей ЭЭГ на рис. 2.2, 2.4, 2.6, 2.8).
Анализировали фрагмент ЭЭГ в покое и реакцию на ритмическую фотостимуляцию (наличие или отсутствие реакции усвоения ритма мельканий). Для младшего возраста с 3–4 лет нормативы ведущих частот ЭЭГ лежат в диапазоне альфа-активности 7–8 Гц (Фарбер, Алферова, 1972). В возрасте 7–8 лет в качестве нормативных использовали показатели ЭЭГ, предложенные авторами структурного метода ЭЭГ для успешно обучающихся здоровых детей: доминирование регулярного альфа-ритма частотой 8–10 Гц с соответствующим данной полосе усвоением ритма мельканий при фотостимуляции (Лукашевич и др., 1994).
Учитывая, что в настоящей работе объектом исследования являются дети со значительными нарушениями развития, нами, кроме указанных выше параметров (частоты основного ритма и реакции усвоения ритма мельканий), для создания классификации паттернов зрелости/незрелости ЭЭГ были предложены еще два параметра.
Первый характеризовал наличие/отсутствие пространственной организации ведущего ритма (альфа-диапазона, реже – тета-диапазона), то есть сформированность теменно-затылочного фокуса ритма. Второй оценивал амплитудный уровень электрогенеза, который в известные классификации ЭЭГ не включается, хотя в литературе есть отдельные работы о роли амплитудных параметров ЭЭГ для исследования интегративных процессов ЦНС как отражение процессов управления, синхронизации, регуляции межсистемных взаимодействий (Бондарь, Федотчев, 2000). В предлагаемой нами классификации типов фоновая ЭЭГ в пределах до 50 мкВ оценивалась как низкоамплитудная, в пределах от 50 до 100 мкВ – как высокоамплитудная, более 100 мкВ – как чрезмерно высокая (используется в практике клинической нейрофизиологии преимущественно для описания патологических пароксизмальных форм активности).
Для определения достоверности полученных результатов и межгрупповых различий распределения типов по долям использовали Difference tests for proportions – t-test (в том числе из стандартизированного пакета программ SPSS 7,5 для Windows 1998).
Итак, при клинико-физиологическом описании данных ЭЭГ нами использованы три базовые переменные: частота ведущего ритма, его пространственная организация (наличие/отсутствие теменно-затылочного фокуса ведущего ритма) и амплитудный диапазон (высокий и низкий). Это по зволило выделить несколько типовых сочетаний данных параметров (табл. 2.4).
I а тип – зрелый высокоамплитудный тип ЭЭГ (в диапазоне 50–100 мкВ) с наличием пространственной организации основного (альфа) ритма, то есть с теменно-затылочным фокусом ритма (рис. 2.2). Описывается в клинической нейрофизиологии как «стандарт электрографической нормы» (Жирмунская, Лосев, 1997).
Таблица 2.4
Основные типы ЭЭГ
Усредненные спектры мощности ЭЭГ данного типа у обследованных детей представлены на рис. 2.3, где видны спектральные пики около частоты альфа-диапазона – 10 Гц (ось абсцисс), максимально выраженные в затылочных отделах.
II а тип – незрелый низкоамплитудный тип ЭЭГ (не более 50 мкВ) с отсутствием регулярных форм активности (асинхронный), без пространственной организованности ритмов («десинхронный» – по Жирмунской, 1996; рис. 2.4).
На рис. 2.5 представлены усредненные спектры мощности по данному типу ЭЭГ у обследованных детей, где видно пространственное сходство профилей спектров по большинству отведений, а также отсутствие выраженных спектральных пиков в альфа-диапазоне в теменно-затылочных отделах в отличие от зрелого типа.
Промежуточное положение занимают еще 3 сочетания выделенных критериев типов ЭЭГ, как и в упомянутой классификации ЭЭГ у взрослых.
Фрагмент нативной фоновой ЭЭГ ребенка группы риска – зрелый высокоамплитудный тип (50—100 мкВ) со сформированным теменно-затылочным фокусом регулярного альфа-ритма
обозначения: слева – схема биполярного монтажа отведений ЭЭГ – сверху вниз от передних отделов (F) к центральным (С) и задним (P и O). Справа – величина калиб ровочного сигнала 50 мкВ. Вертикальная сетка – секунды записи. Нижняя граница частот постоянная времени 0,03 с, верхняя граница 70 Гц. Остальные обозначения см. рис. 2.1

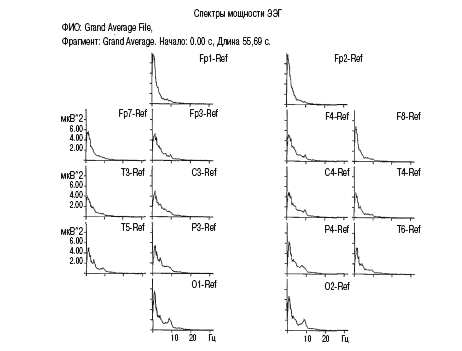

Рис. 2.3. Усредненные спектры мощности ЭЭГ обследованных детей с высокоамплитудным (50–100 мкВ) зрелым типом – с теменно-затылочным фокусом альфа-ритма
Условные обозначения: отдельные графики – распределение спектров мощностей по отведениям со скальпа (по схеме 10–20): вниз, от лобных отделов к затылочным соответственно слева (нечетные цифры) и справа (четные цифры)(см. рис. 2.1): по оси абсцисс – частота анализируемых ритмов ЭЭГ в Гц, по оси ординат – значения спектров мощности данных ритмов
Фрагмент нативной фоновой ЭЭГ ребенка 4 лет группы риска – низко амплитудный тип (менее 50 мкВ) без теменно-затылочного фокуса альфа-ритма (незрелый низкоамплитудный тип).
обозначения – см. рис. 2.1
Рис. 2.5. Усредненные спектры мощности ЭЭГ обследованных детей с незрелым низкоамплитудным типом (менее 50 мкВ), без теменно-затылочного фокуса альфа-ритма
Условные обозначения: отдельные графики – распределение спектров мощностей по отведениям со скальпа по схеме 10–20 сверху вниз – от лобных отделов к затылочным, соответственно слева (нечетные цифры) и справа (четные цифры)(см. рис. 3.1б):
по оси абсцисс – частота анализируемых ритмов ЭЭГ в Гц,
по оси ординат – значения спектров мощности данных ритмов
На рис. 2.6 представлен тип высокоамплитудной ЭЭГ (диапазон 50– 100 мкВ) с регулярными формами активности, но без сформированного теменно-затылочного фокуса ритма – незрелый высокоамплитудный тип. Для этого типа характерна повышенная дистантная синхронизация основного ритма («гиперсинхронный» тип, по Е. А. Жирмунской). На рис. 2.7 представлены усредненные профили спектральных мощностей данного типа ЭЭГ у обследованных детей. Хорошо видны спектральные пики разной выраженности в альфа– и тета-диапазонах в центральных, теменных и затылочных отделах.
На рис. 2.8 продемонстрирован пространственно неорганизованный высокоамплитудный тип (диапазон 50–100 мкВ) с преобладанием активности низких частот (тета-диапазон, 4–5 Гц). И наконец, редко встречаемый зрелый тип низкой амплитуды (с наличием альфа-активности в теменно– затылочном фокусе в диапазоне до 50 мкВ).
Несмотря на целый ряд особенностей приведенных картинок пациентов (строго говоря, визуального паттерна ЭЭГ), любой из этих типов представляет собой комбинацию 3 основных признаков классификации ЭЭГ у наших детей: пространственной организации основного ритма (наличия/ отсутствия его теменно-затылочного фокуса), амплитудного диапазона данного ритма (высокого или низкого) и, наконец, частоты основного ритма (см. табл. 2.4).
