При строительстве жилых зданий выполняются стекольные работы, для которых применяется следующий набор инструментов:
1) стеклорезы, армированные синтетическими алмазами массой от 0,02 до 0,16 карата (карат равен 0,2 г или 200 мг – для резки стекла толщиной до 10 мм), тонкие стеклорезы до первой переточки всех граней обеспечивают резку не менее 10 000 м листового стекла (изготовленного по ГОСТу 111). Для неопытных резчиков рекомендуют применять стеклорезы второго типа с криволинейной режущей кромкой (тип 1 имеет четырехгранную пирамиду кристалла алмаза с указанием режущих кромок по номерам 1, 2, 3, 4 и рекомендуется для квалифицированных резчиков, тип 2 не имеет таких граней, и цифры на нем не указываются);
2) стеклорез роликовый из твердого сплава (ГОСТ 4407) – для резки стекла толщиной от 1 до 4 мм (имеет 3 ролика диаметром 6,6 ± 0,6 мм, каждый ролик рассчитан на резку не менее 250 м оконного листового стекла, замена изношенного ролика производится путем ослабления крепежного винта и поворачивания барабанчика с роликами на 120°);
3) линейка или шаблон толщиной 8 – 10 мм, деревянные – используются при резке стекла на столе (специальном) стеклорезом;
4) электростеклорез с нихромовой проволокой – для резки больших партий оконного стекла, представляет собой деревянный стол, в крышке которого имеются 2 прорези, по которым перемещаются передвижная линейка с укрепленными на ней 2 винтами-барашками. Или линейка закрепляется в нужном положении. На одном краю стола уложена и закреплена асбоцементная плита, сверху которой натянута нихромовая проволока диаметром от 1 мм до 1,25 мм способная за 5–6 с накаляться. Одним концом нихромовая проволока крепится к ролику, установленному на одном конце стола, а к другому (противоположному) концу проволоки крепят груз для обеспечения натяжения проволоки. Нихромовую проволоку с помощью провода подключают к трансформатору. Массу груза и диаметр проволоки подбирают опытным путем;
5) линейки деревянные с делениями 5 – 10 мм – для отмеривания стекла и последующей резки (длина разная);
6) угольники деревянные разных размеров – для проверки прямоугольности стекла (см. рис. 6и). Являются также направляющими для стеклореза;

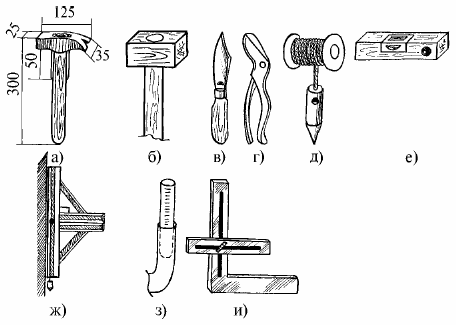

Рис. 6. Инструменты для штукатурных работ: а) штукатурный молоток; б) кулачок; в) штукатурный нож; г) ножницы для резки металла; д) отвес; е) уровень; ж) ватерпас; з) водяной уровень; и) угольник с передвижной планкой
7) метры с делениями деревянные и металлические – для определения размеров стекла и его отмеривания;
8) противень небольшого размера – для приготовления и хранения замазок и мастик (оконные изготовляют из древесины, кровельной стали и жести);
9) ножи простые и фасонные – для нанесения, разравнивания и заглаживания оконной замазки;
10) шпатели металлические и деревянные небольших размеров – для перемешивания оконной замазки и мастик при их приготовлении на месте выполнения стекольных работ (рис. 7 а, б);

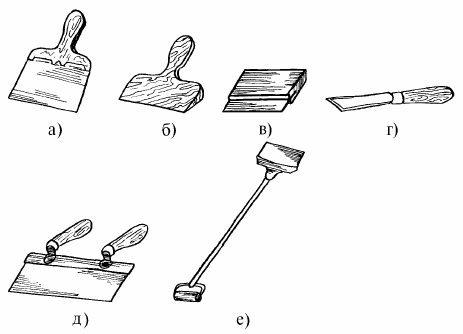

Рис. 7. Шпатели: а) стальной шпатель; б) деревянный шпатель; в) резиновый шпатель; г) штукатурный нож; д) комбинированный шпатель; е) шпатель для потолков
11) молоток небольшой (сто граммовый) – для забивания гвоздей при креплении стекол в рамах;
12) коловорот и сверлилка – для сверления отверстия;
13) сверла – для сверления отверстий в стекле изготовляют из напильников, надфилей или инструментальной стали. Концы сверл затачивают на 3–4 грани с острым концом;
14) шлифовальне бруски (наждачные или корундовые) – для зачистки кромок стекла и заточки различного инструмента;
15) зубатка – пластинка стальная с пазами разной ширины и глубины для отламывания узких кромок стекла после применения стеклореза;
16) шаблоны деревянные – для отмеривания стекла и движения по ним стеклореза (обычно делают раздвижные шаблоны);
17) кусачки, клещи и плоскогубцы – для вытаскивания гвоздей, перекусывания проволоки и отламывания мелких кромок стекла после надреза стеклорезом;
18) стамески – для забивки шпилек, расчистки фальцев от старой замазки (в тех случаях, когда делают ремонт или заменяют разбившееся стекло в раме), поднятия с отрывов штапиков при ремонте, забивания проволочных шпилек и мелких гвоздей;
19) вакуум-присосы одно-, двух– и трехтарельчатые разной грузоподъемности – для подъема и переноски стекла, чаще всего больших размеров;
20) пневмопистолеты (разных конструкций) – для забивания стальных шпилек в деревянные переплеты при закреплении оконного стекла (применяются в комплекте с компрессором с давлением 0,5 МПа);
21) механический пистолет СО-31 – одновременно нарубает и забивает шпильки из стальной проволоки и ФО, 5 мм (до 5000 шпилек в час), работает с помощью рычажно-пружинной системы;
22) двухвальная мешалка СО-8 – для приготовления качественной оконной замазки на стройплощадке при больших объемах стекольных работ.
При производстве кровельных работ используется следующий набор инструментов:
1) 2 молотка – большой (ручник) и малый (подсекальник);
2) киянка (деревянный молоток);
3) ручные кровельные ножницы;
4) большие ножницы по металлу – для резки кровельного железа (эти ножницы обычно закрепляются на широкой толстой доске, прибитой к крышке (столешнице) верстака). На этом же верстаке с другой стороны крепится кусок длиной 170 см стального уголка 50 × 50 × 6 мм. Кроме того, верстак комплектуется 2 стальными брусками квадратного и круглого сечения длиной не менее 150 см. Эти бруски называются оправками и служат для поддерживания изнутри длинных деталей (в частности, водосточных труб при пригибании фальца по их длине);
5) пассатижи;
6) клещи;
7) зубила;
8) пробойник;
9) кисти маховые – для окраски неоцинкованного кровельного железа суриком;
10) кисти волосяные большие маховые – для нанесения специальной мастики по мягкой кровле типа рулонных и мастичных на основе полиизобутилена, поливинилхлорида, полиэтилена;
11) ручная пила, кельма остроугольная, молоток-кирочка или кирочка-топорик, ручная дрель, шило граненое, рашпиль (напильник с крупной насечкой для подравнивания краев черепицы) – все эти инструменты необходимы при выполнении черепичной кровли.
Часто при строительстве различных сооружений небольшого объема (индивидуальных домов, коттеджей, дач, гаражей, бассейнов, погребов) производят вязку арматурных каркасов с применением стальной отожженной проволоки диаметром 2–3 мм (под заливку бетоном разных марок и видов) (см. рис. 8). В этом случае применяется такой инструмент, как арматурные кусачки длиной 15 см с выпрямленными ручками и притупленными зубцами, чтобы во время вязки арматуры они не откусывали проволоку, которую нарезают предварительно длиной 8 – 10 см и связывают в пучки.

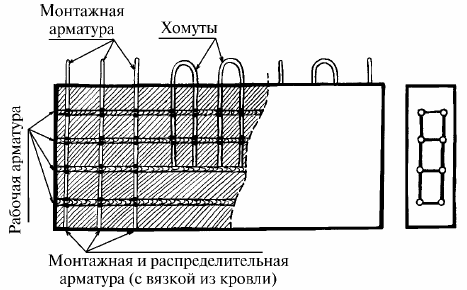

Рис. 8. Вязка арматурных каркасов: а) вид сбоку; б) вид с торца
Глава 2. Коротко о главном
Земляные работы
Прежде чем приступить к выполнению земляных работ на запланированном участке какого-либо строительства сооружений под фундаменты, погреба, подвалы, бассейны, в обязательно порядке исследуют грунт. По периметру намеченного фундамента или котлована (небольших размеров) в основных точках (на углах и посередине) с применением необходимого инструмента (лома, кирки, лопаты штыковой и совковой) делают шурфы в виде ям на глубину, равную высоте фундамента (от его основания до поверхности земли). Часто применяются специальные машины с буром. В этом случае определяют также уровни залегания грунтовых или подземных вод, что очень важно для обеспечения надежности в эксплуатации сооружения любого вида. Способы производства земляных работ предусматривается в проектах организации строительства и производства работ, составляемых на основании следующих данных:
