Рис. 1.2.21. Защитная нить на российских банкнотах модификации 2004 г.
Дальнейшее развитие защитная нить получила в банкноте Банка России образца 1997 г. номиналом 5000 руб. В бумагу этих банкнот внедрена ныряющая защитная нить шириной 3 мм, металлизированная с голографическим покрытием (рис. 1.2.22). С оборотной стороны в отраженном свете она выглядит как 5 прямоугольников с перламутровым блеском. При этом нить обладает дополнительным интересным эффектом – при изменении угла зрения цифры номинала банкноты, изображенные на нити, переходят из позитива в негатив.
Рис. 1.2.22. Защитная нить на банкноте 5000 руб. образца 1997 г.
В проходящем свете (на просвет) защитная нить имеет вид темной полоски с ровными краями и повторяющимся светлым числом 5000 в прямом и перевернутом зеркальном отображении.
Еще более сложная нить применена в банкноте Банка России образца 1997 г. номиналом 1000 руб. модификации 2010 г. Особенностью банкноты является то, что в бумагу внедрена широкая (5 мм) металлизированная защитная нить, имеющая выход на поверхность на лицевой стороне банкноты, причем – в окне фигурной формы («витражное окно»). На нить нанесено периодически повторяющееся изображение (цифровое обозначение номинала и ромб), выполненное деметаллизацией.
При наклоне банкноты на фрагменте защитной нити, видимом в «витражном окне» (рис. 1.2.23, а), наблюдается либо повторяющееся изображение числа 1000 и ромба, либо перламутровый блеск (без изображения). При этом нить обладает таким же, как и у пятитысячной банкноты, эффектом – при изменении угла зрения цифры номинала банкноты, изображенные на нити, переходят из позитива в негатив. На просвет видна темная полоса с числами «1000» и ромбами в негативном изображении, светлыми.

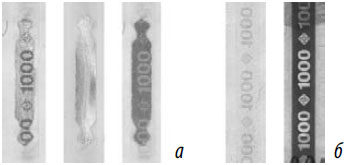

Рис. 1.2.23. Защитная нить на банкноте 1000 руб. образца 1997 г. модификации 2010 г.
С оборотной стороны банкноты (рис. 1.2.23, б) защитная нить выглядит как серая полоса с темными повторяющимися числами «1000», разделенными ромбами. На просвет числа и ромбы выглядят светлыми на темном поле.
В рассмотренных нами банкнотах применены новые разработки «Гознака» – защитные нити с эффектами «Хамелеон» (изменяющие изображение символов с позитивного на негативное) и «Скат» (со скрытым изображением) и частично – новейшая разработка Гознака – защитная нить с фигурным образом VFI (Visual Formed Image). Благодаря уникальной технологии введения нити с эффектами «Скат» и «Хамелеон» в бумагу получается комплексный защитный признак с интегральным эффектом.
С лицевой стороны образца нить выглядит как регулярный визуальный образ в виде блестящей «косички», изменяющей цвет при разных углах наклона (рис. 1.2.24, а, слева). И только на просвет можно увидеть, что это – ровная полоска с узором (рис. 1.2.24, а, справа). На оборотной стороне виден только рельеф бумаги, а на просвет – также темная ровная полоска с узором (рис. 1.2.24, б).

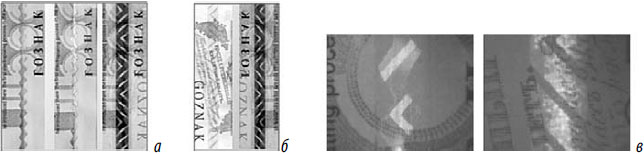

Рис. 1.2.24. Защитная нить VFI в отраженном свете и на просвет с лицевой (а) и оборотной (б) сторон и в УФ-диапазоне (в)
Кроме того, защитная нить VFI люминесцирует в УФ-лучах, причем по-разному с каждой из сторон (рис. 1.2.24, в, снимок выполнен видеоспектральной лупой «Регула-4177»). Таким образом, специалистам Гознака удалось создать высокотехнологичный защитный признак, легко определяемый визуально и на ощупь, в УФ-лучах и с помощью специальных детекторов. Вместе с тем убедительно воспроизвести его даже с использованием самых современных копировальных средств и материалов фальшивомонетчики не смогут.
Характерными примерами типового применения защитных нитей в настоящее время также являются евробанкноты и новая серия долларов США NexGen. Защитная нить в евробанкнотах представляет собой непрозрачную полоску, полностью внедренную в бумагу с повторяющимся текстом цифр номинала и «EURO», а также микротекстом в виде цифр номинала в прямом и зеркальном отображении, смещенных относительно центра нити вниз и вверх (рис. 1.2.25, слева). Под воздействием ультрафиолетового облучения нить не светится, но хорошо видна в инфракрасном диапазоне. Кроме того, на ней чередуются намагниченные и немагнитные участки, образуя код, различный для каждого номинала.

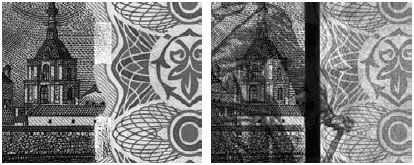

Рис. 1.2.25. Защитная нить на банкнотах 500 евро и 20 долларов США серии 2004 г.
Банкноты 20 долларов США серии 2004 г. (NexGen) имеют прозрачную полимерную защитную нить (рис. 1.2.25, справа), смещенную к левому краю банкноты, на которой отпечатан текст «USA TWENTY» в прямом и зеркальном отображении и символ флага США с цифрами номинала. Нить скрыта в бумаге, люминесцирует под воздействием ультрафиолетового облучения желто-зеленым цветом с обеих сторон банкноты. Аналогичный дизайн, отличающийся расположением нити, указанием номинала и цветом УФ-свечения имеют банкноты NexGen более поздних выпусков (50, 10 и 5 долл. США).
Вообще говоря, за рубежом ведущими производителями защитных нитей являются (по алфавиту) компании Crane & Co, De La Rue, Giesecke & Devrient, KURZ Group, LandQart, Mantegazza Antonio Arti Grafiche/ Cartieri Miliano Fabriano, Technical Graphics Security Products (TGSP) и др. Скажем несколько слов об их разработках.
Защитная нить Motion™ производства компании Crane & Co (США) в конкурсе Международной ассоциации IACA 2007 г. завоевала 1-е место как наилучший в мире защитный признак. Она же способствовала и тому, что 1000 шведских крон стали призерами номинации на лучшую банкноту. «Движущийся» эффект Motion™ в этой банкноте выглядит как объемное изображение номинала 1000 и короны на видимых участках нити, как бы плавающее, перемещающееся при наклоне банкноты (рис. 1.2.26, а).
Рис. 1.2.26. Защитная нить Motion™ и принцип формирования эффекта «перемещения» символов
Причем если банкноту наклонять на себя и от себя, то изображения перемещаются влево-вправо, а если наклонять ее влево и вправо, то они перемещаются вверх-вниз. Эффект достигается благодаря применению микрооптических технологий: массив из миллионов микроизображений (рис. 1.2.26, по центру внизу) увеличивается в сотни раз массивом из миллионов микролинз, причем размер каждого микроизображения гораздо меньше любой микропечати: сравните «круг» из микроизображений «глаза» с микротекстом на банкноте 5 евро и микроперфорацией на банкноте 200 швейцарских франков (рис. 1.2.26, справа). В результате комплексного взаимодействия в оптической системе увеличенные изображения символов (а один видимый глазом символ создается массивом из примерно 3000 микролинз, расположенных в круге) как раз и перемещаются при изменении угла просмотра.
Этот эффект не может быть создан без экстраординарной, прецизионной точности расположения микрооптических элементов, а оборудование, производящее защитную нить Motion, – единственное в мире. Таким образом, защитный признак Motion™ достаточно легко объясним любому человеку, но воспроизвести этот эффект очень трудно.
Сейчас этот вид нити уже применяется в новой серии мексиканских и чилийских песо, в датских кронах, южнокорейских вонах, о намерении ввести его объявили Коста-Рика, Парагвай и еще ряд государств Латинской Америки и Африки. Кроме того, защитная нить Motion™ будет использована и в новой банкноте 100 долларов США.
Представляет интерес и одна из новых разработок компании De La Rue (Великобритания) – новое поколение защитных нитей Optics
®
Строго говоря, это уже не защитная нить, а деметаллизированная полимерная полоска с характерным металлическим блеском (рис. 1.2.27, слева) в прозрачном окне хорошо виден рисунок другой стороны. Края нити внедрены в бумагу и имеют свечение в УФ-лучах. Другой новинкой De La Rue является защитная нить StarChrome
