Регулируем тепловые зазоры без специнструмента
Чтобы при регулировке тепловых зазоров в двигателях переднеприводных ВАЗов утапливать толкатели, применяют специальное приспособление. Можно обойтись и без него. Отверткой отожмите толкатель и вставьте между его бортиком и распределительным валом нож, как показано на рисунке. Поддев шилом регулировочную шайбу, пинцетом извлеките ее для замены. Поскольку отвертка мягче, чем кулачок и шайба, повреждение их исключено.
Утапливание и фиксация толкателя: 1 – распределительный вал; 2 – отвертка; 3 – нож; 4 – регулировочная шайба; 5 – толкатель
Используйте свечное отверстие
При замене маслоотражательных колпачков в двигателях с четырьмя клапанами на цилиндр бывает трудно найти шпильку или резьбовое отверстие, чтобы «зацепить» рассухариватель. Можно использовать отверстие… для свечи. Приспособление, показанное на рисунке, можно применять при ремонте моторов разных марок.
Устанавливаем маслоотражательные колпачки
При установке маслоотражательных колпачков на направляющие втулки клапанов в двигателе «Жигулей» можно также использовать приспособление, показанное на рисунке.
Два сухаря 2, сделанные из разрезанной пополам точеной втулки, надевают на колпачок, сняв с него пружину, а сверху – оправку 1. Легкими ударами молотка по оправке напрессовывают колпачок на направляющую втулку. Сухари, опираясь на плечики колпачка, исключают повреждение его сальниковой части, а значит, и рабочей кромки.

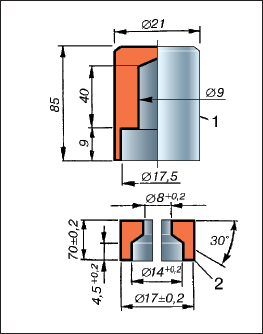

Приспособления для установки маслоотражательных колпачков: 1 – оправка; 2 – сухари
Если оправки нет и изготовить ее не удалось, можно использовать плунжер, извлеченный из натяжителя цепи. Дополнительной обработки он не требует. В отличие от головки «на 12», которую часто применяют автолюбители, оправка-плунжер плотнее прилегает к маслоотражательному колпачку, и он при напрессовке садится на направляющую втулку ровно, без перекосов. Перед напрессовкой колпачков желательно снимать с них пружинки, которые затем легко надеть на установленный колпачок.
Скотч защитит колпачки
Чтобы внутренняя поверхность маслосъемного колпачка при установке не оцарапалась об острую кромку канавки под сухари, можно обмотать клапан в этом месте липкой лентой (изоляционной, скотчем и т. п.).
Возможная причина перерасхода масла
При выяснении причины повышенного расхода масла двигателем «Волги» (ЗМЗ-402) после его капитального ремонта (особенно если при этом устанавливалась новая головка блока цилиндров) часто обнаруживается характерная картина: маслоотражательные колпачки смяты и нормально работать не могут. В отдельных случаях деформированные колпачки вообще соскакивают с направляющих втулок клапанов.
Причина оказалась такова. Направляющие втулки 3 клапанов могут быть недопрессованы примерно на 3 мм в отверстия головки, поэтому тарелки пружин 1 клапанов, доставая до колпачков 2 (см. рис.), не только сминают их, но и создают сильную вибрацию, посадка колпачков становится слабее, и они сползают с торцов втулок.
Поэтому каждую головку блока перед установкой на блок цилиндров следует проверить И при необходимости, нагрев ее, запрессовать втулки до упора в стопорные кольца.

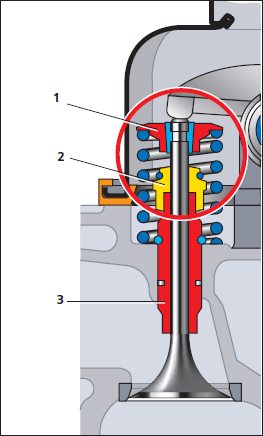

Клапанный механизм двигателя ЗМЗ-402: 1 – тарелка пружины клапана; 2 – маслоотражательный колпачок; 3 – направляющая втулка клапана
Обработайте клапаны
Новые клапаны перед установкой на двигатель необходимо тщательно осмотреть. Так, высота всех клапанов для одного двигателя должна быть абсолютно одинаковой, на стержнях, торцах и рабочих уплотняющих фасках не допускается рисок и шероховатостей. Стержни клапанов, а также плоскость тарелки и «черную» шейку клапана желательно отполировать до зеркального блеска, при этом шейка будет меньше нагреваться и обрастать нагаром. Уплотняющую фаску тарелки полировать не следует, ее надо только притереть к седлу.
Снимаем пружины клапанов
Для снятия пружин клапанов на двигателе ЗМЗ-402 не обязательно снимать головку блока цилиндров. Достаточно изготовить приспособление, детали которого показаны на рисунке. Перед установкой крюков 4 (см. рис.) нужно молотком нанести 1-2 удара по тарелке пружины клапана (это ослабит фиксацию сухарей) и установить поршень соответствующего цилиндра в ВМТ, чтобы клапан после удаления сухарей не упал в цилиндр. Далее снимаем ось коромысел, вводим под предпоследний виток пружины клапана крюки приспособления и, поочередно заворачивая гайки на стержнях крюков, сжимаем пружину до длины 10-12 мм.

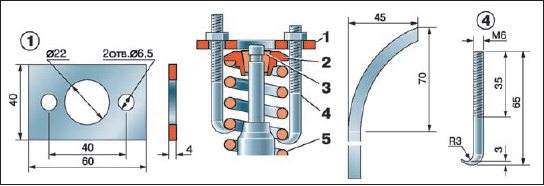

Приспособление для снятия пружины клапана на двигателе ЗМЗ-402:
1 – пластина; 2 – тарелка пружины; 3 – сухарь; 4 – крюк; 5 – пружина
Безопасное рассухаривание
При рассухаривании клапанов двигателя Renault F3R (автомобиль «Святогор») обычным приспособлением для рассухаривания (см. рис.) нетрудно повредить стенки колодца, в котором ходит стаканчик-толкатель. Достаточно небольшой царапины, чтобы стаканчик заклинил в колодце. Чтобы защитить стенки от повреждений, можно вставить в колодец вырезанную из пластиковой бутылки и свернутую трубочкой полоску нужной ширины. Она не помешает установить тарелку и сухари, зато, как бы ни перекосило рассухариватель, стенки колодца не пострадают. Совет также подходит и для других двигателей с подобной схемой привода клапанов, например ВАЗ-2108, -2110, ЗМЗ-406.
Поддержка для клапанов: разные способы
При рассухаривании клапана его необходимо чем-либо поддерживать снизу, не давая ему опуститься. Наиболее часто для этого используют отвертку, вводя ее через свечное отверстие между днищем поршня и тарелкой клапана. При этом твердым стержнем отвертки нетрудно повредить и поршень, и резьбу под свечу. Удобнее всего выполнить «поддержку» для клапанов из прутка оловянно-свинцовистого припоя диаметром 8 мм. Ему легко придать любую форму, а повреждение деталей двигателя исключено.
Также в качестве поддержки можно применить шнур. Вращая коленчатый вал, подведите поршень возможно ближе к ВМТ, через свечное отверстие введите в цилиндр несколько витков шнура толщиной 4-6 мм, оставив конец снаружи, а затем поднимите поршень до упора. Сжатый шнур подпирает клапан и не дает ему опуститься. По окончании работы шнур легко извлечь.

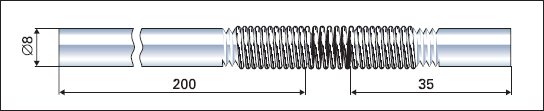

В двигателе ЗМЗ-406 «Волги» глубокие колодцы для свечей расположены вертикально, поэтому подпереть через них клапаны, чтобы «засухарить» их, не снимая головки блока цилиндров, простым инструментом не удается. Нехитрое приспособление, показанное на рисунке, решает эту проблему. На концах двух отрезков дюралевого прутка диаметром 8 мм и длиной 200 и 35 мм нарезаем резьбу и соединяем отрезки между собой пружиной, навернутой на нитки резьбы. Вводим короткий отрезок приспособления в цилиндр, поворачиваем на нужный угол и подпираем клапан.
Если клапан при рассухаривании все же провалился в цилиндр, для его извлечения не следует спешно снимать головку блока цилиндров. Попробуйте определить, как клапан расположился в цилиндре, осветив его небольшой лампочкой через свечное отверстие. Затем введите в это же отверстие самодельный пинцет из проволоки диаметром 3 мм, показанный на рисунке. Для придания пинцету жесткости проволоку необходимо отковать. Захватив пинцетом стержень клапана и подпирая его поршнем (осторожно проворачивая коленчатый вал), введите торец стержня во втулку.
Притирать клапаны станет удобнее
Притирая клапаны к седлам в головке блока цилиндров, используют разные приспособления. Одним из самых удобных является показанное на рисунке. Пружина создает нужное усилие, поэтому отпадает необходимость прижимать тарелку клапана к седлу. Если не удалось подобрать пружину требуемого диаметра и длины, можно самому навить ее из проволоки диаметром 1,0-1,2 мм. В зависимости от марки двигателя размеры деталей приспособления уточняются по месту.
